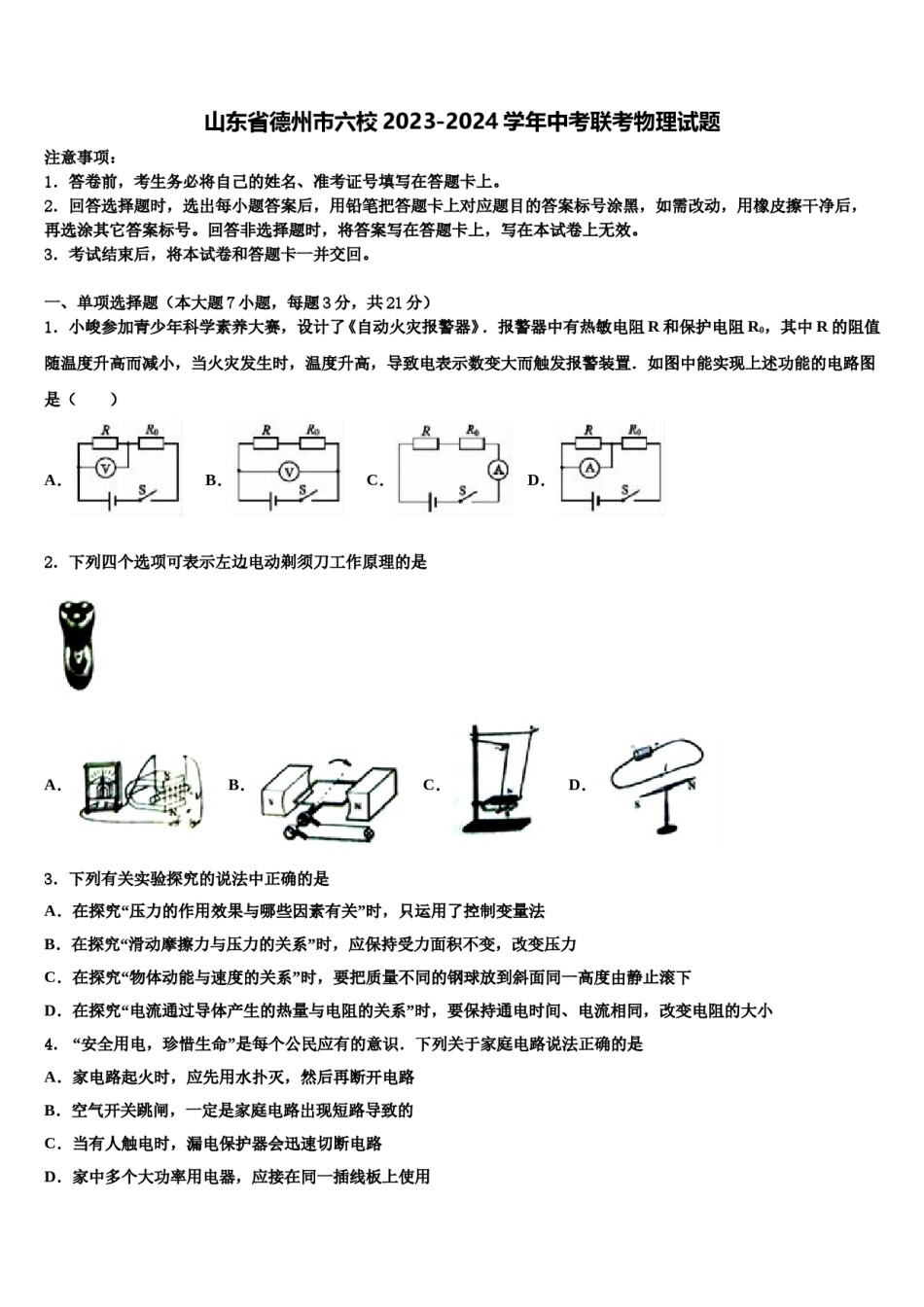

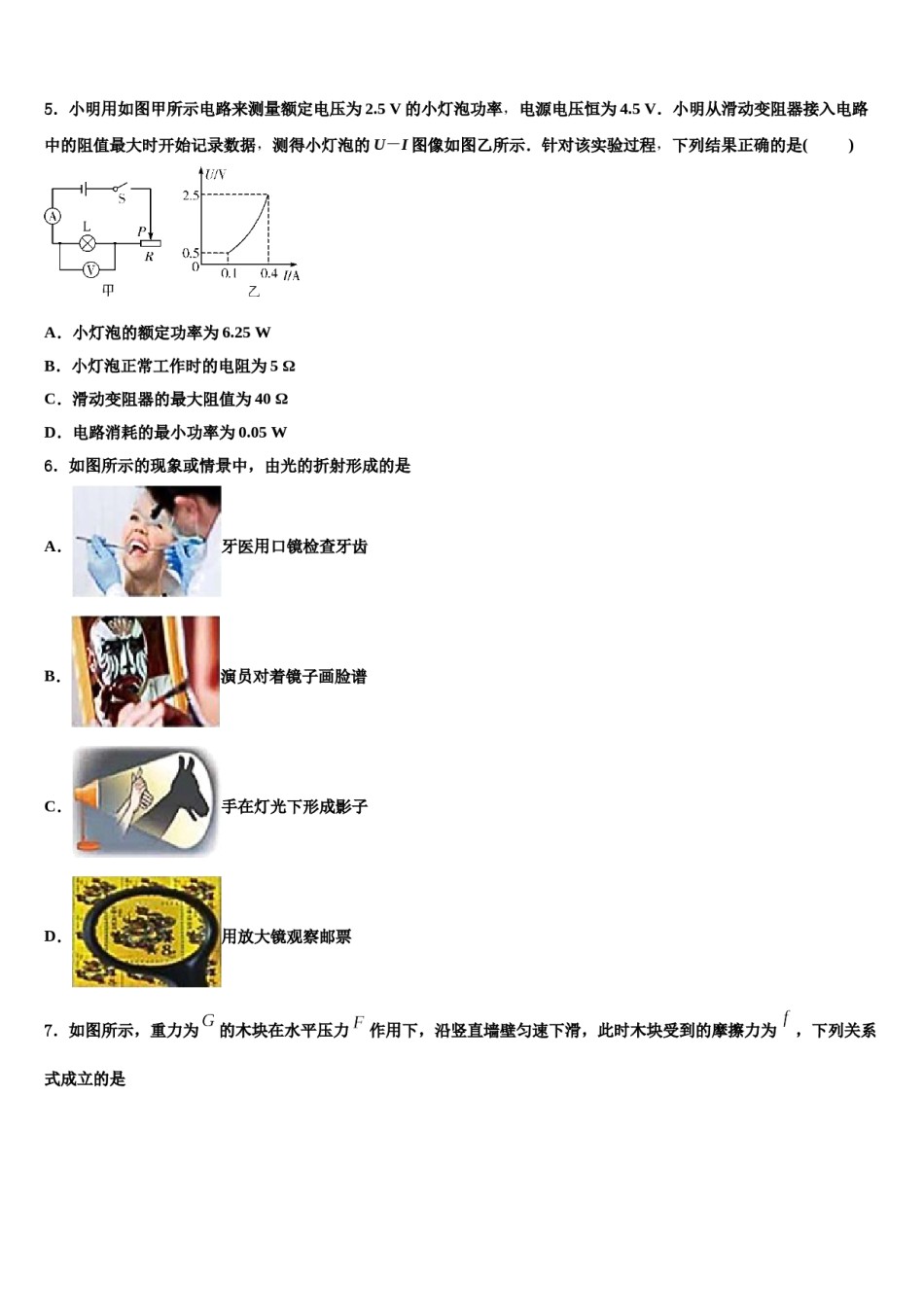

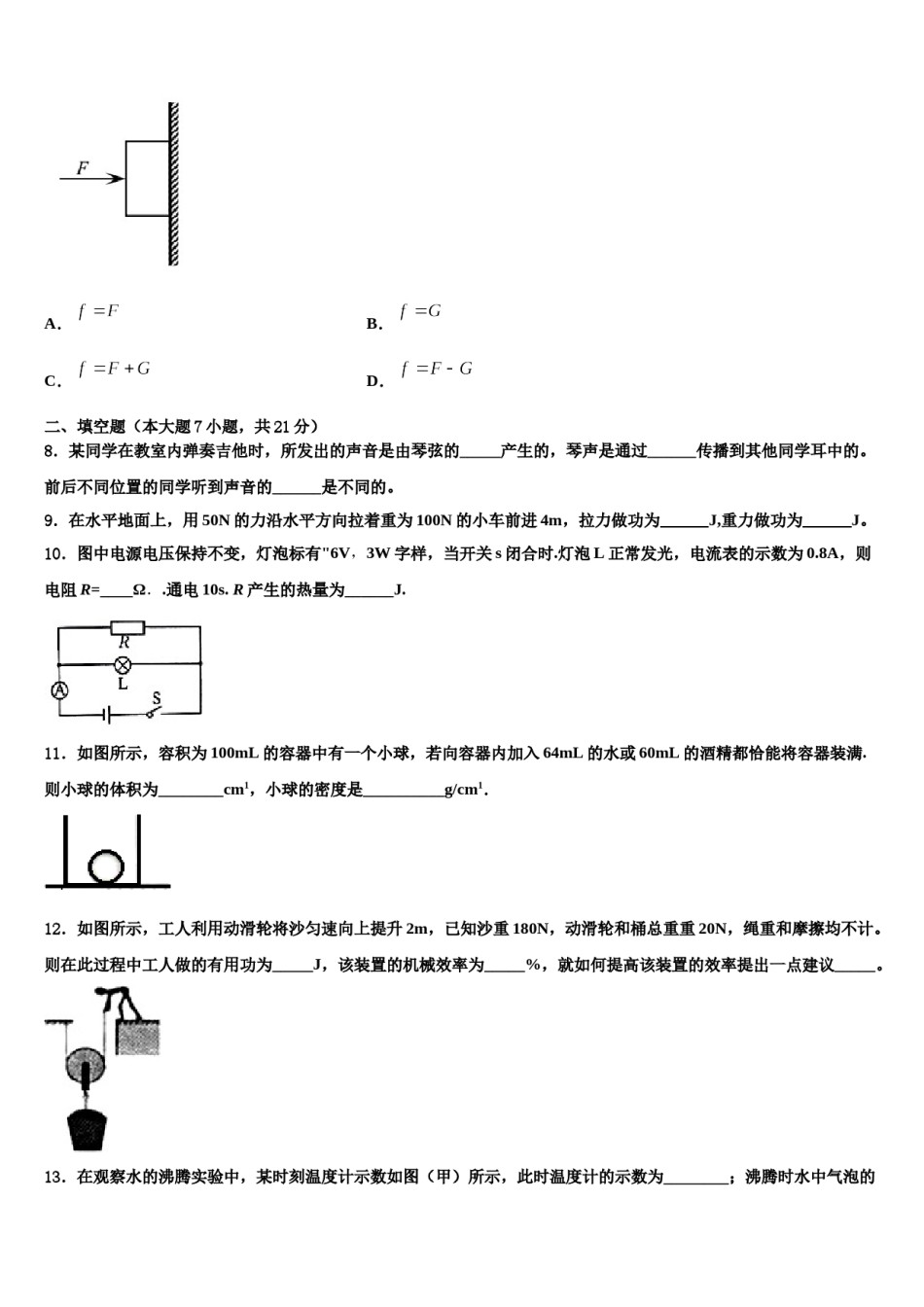

山东省德州市六校2023-2024学年中考联考物理试题注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。3．考试结束后，将本试卷和答题卡一并交回。一、单项选择题（本大题7小题，每题3分，共21分）1．小峻参加青少年科学素养大赛，设计了《自动火灾报警器》．报警器中有热敏电阻R和保护电阻R0，其中R的阻值随温度升高而减小，当火灾发生时，温度升高，导致电表示数变大而触发报警装置．如图中能实现上述功能的电路图是（）A．B．C．D．2．下列四个选项可表示左边电动剃须刀工作原理的是A．B．C．D．3．下列有关实验探究的说法中正确的是A．在探究“压力的作用效果与哪些因素有关”时，只运用了控制变量法B．在探究“滑动摩擦力与压力的关系”时，应保持受力面积不变，改变压力C．在探究“物体动能与速度的关系”时，要把质量不同的钢球放到斜面同一高度由静止滚下D．在探究“电流通过导体产生的热量与电阻的关系”时，要保持通电时间、电流相同，改变电阻的大小4．“安全用电，珍惜生命”是每个公民应有的意识．下列关于家庭电路说法正确的是A．家电路起火时，应先用水扑灭，然后再断开电路B．空气开关跳闸，一定是家庭电路出现短路导致的C．当有人触电时，漏电保护器会迅速切断电路D．家中多个大功率用电器，应接在同一插线板上使用5．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V．小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U－I图像如图乙所示．针对该实验过程，下列结果正确的是()A．小灯泡的额定功率为6.25WB．小灯泡正常工作时的电阻为5ΩC．滑动变阻器的最大阻值为40ΩD．电路消耗的最小功率为0.05W6．如图所示的现象或情景中，由光的折射形成的是A．牙医用口镜检查牙齿B．演员对着镜子画脸谱C．手在灯光下形成影子D．用放大镜观察邮票7．如图所示，重力为的木块在水平压力作用下，沿竖直墙壁匀速下滑，此时木块受到的摩擦力为，下列关系式成立的是A．B．C．D．二、填空题（本大题7小题，共21分）8．某同学在教室内弹奏吉他时，所发出的声音是由琴弦的_____产生的，琴声是通过______传播到其他同学耳中的。前后不同位置的同学听到声音的______是不同的。9．在水平地面上，用50N的力沿水平方向拉着重为100N的小车前进4m，拉力做功为J,重力做功为J。10．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s.R产生的热量为______J.11．如图所示，容积为100mL的容器中有一个小球，若向容器内加入64mL的水或60mL的酒精都恰能将容器装满.则小球的体积为________cm1，小球的密度是__________g/cm1．12．如图所示，工人利用动滑轮将沙匀速向上提升2m，已知沙重180N，动滑轮和桶总重重20N，绳重和摩擦均不计。则在此过程中工人做的有用功为_____J，该装置的机械效率为_____%，就如何提高该装置的效率提出一点建议_____。13．在观察水的沸腾实验中，某时刻温度计示数如图（甲）所示，此时温度计的示数为________；沸腾时水中气泡的情形为图（乙）中________图（选填“C”或“D”）14．如图所示的电路，电源电压不变。先闭合开关S，待电路稳定后再闭合开关S1，电压表的示数___________，电路的总功率___________。(选填“变大”“变小”或“不娈”)三、作图题（共7分）15．在如图中，重为12牛的均匀球体静止，请用力的图示法画出它所受的重力G．（______）16．根据平面镜成像特点，在图中画出AB在平面镜中成的像A′B′；（_____）17．重为4牛的物体静止在水平地面上，用力的图示法在如图中画出它受到的重力G。（_____）四、实验题（本大题共5小题，共20分）18．如图所示，是小明同学探究“平面镜成像特点”的实验情景：小明在实验中用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于___．玻璃板应选___(填“无色的”或“茶色的”)成像效果更好...
