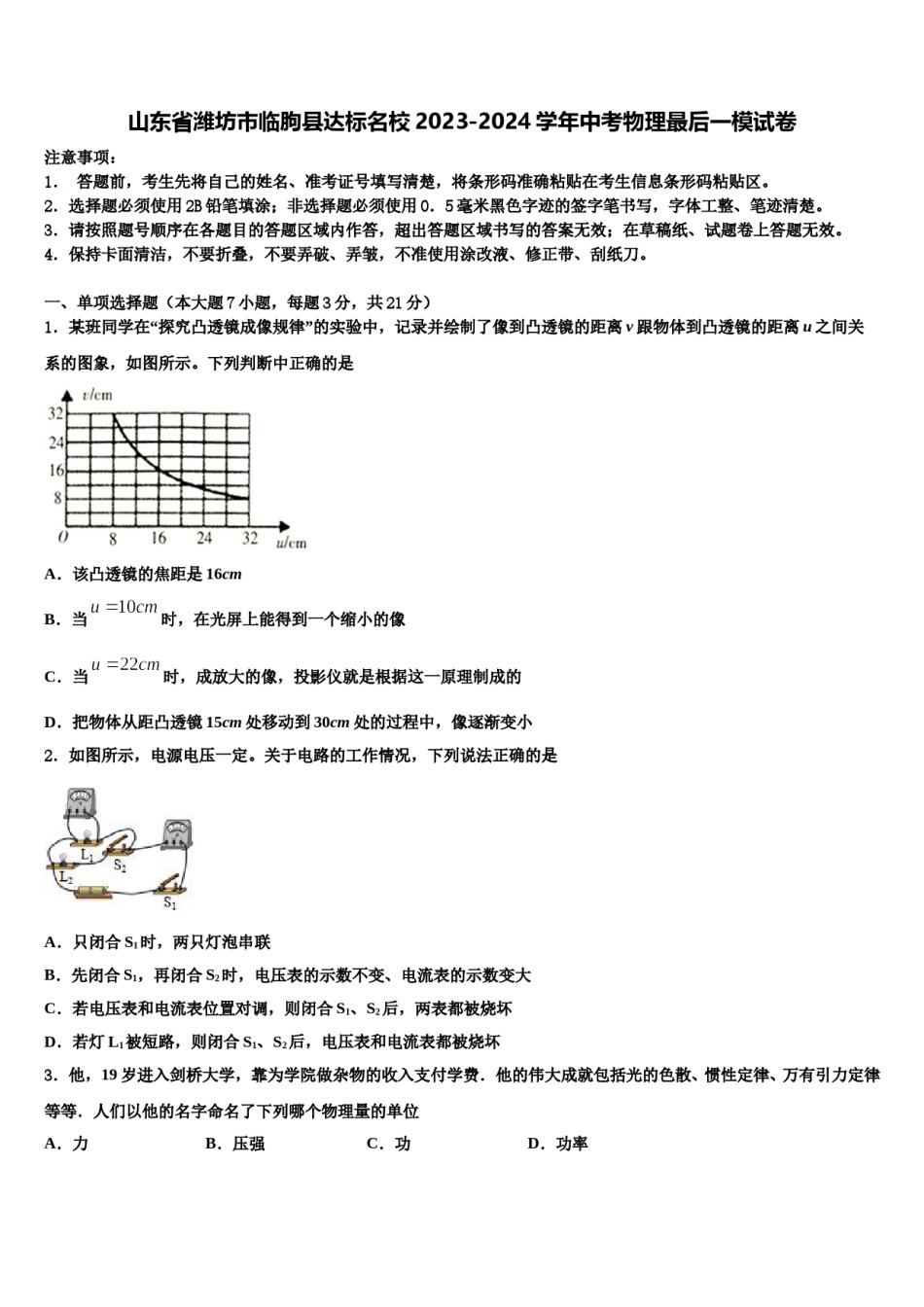

山东省潍坊市临朐县达标名校2023-2024学年中考物理最后一模试卷注意事项：1．答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。一、单项选择题（本大题7小题，每题3分，共21分）1．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。下列判断中正确的是A．该凸透镜的焦距是16cmB．当时，在光屏上能得到一个缩小的像C．当时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小2．如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是A．只闭合S1时，两只灯泡串联B．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大C．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏3．他，19岁进入剑桥大学，靠为学院做杂物的收入支付学费．他的伟大成就包括光的色散、惯性定律、万有引力定律等等．人们以他的名字命名了下列哪个物理量的单位A．力B．压强C．功D．功率4．如图所示，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列判断中可能的是A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路5．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，两灯都不发光．电流表的示数为零，电压表的示数为电源电压，可能发生的故障是A．Ll灯丝断了B．L1短路C．L2灯丝断了D．L2短路6．2019年3月31日23时51分，我国在西昌卫星发射中心用“长征三号乙运载火箭”，将“天链二号01星”送入太空，卫星成功进入地球同步轨道．图是点火后火箭加速升空过程中的一个画面．下列说法中正确的是A．火箭升空过程中，动能减小，机械能不变B．火箭升空过程中，动能增大，势能减小C．升空过程中“长征三号乙运载火箭”相对于“天链二号01星”是运动的D．“天链二号01星”进入轨道后，通过电磁波实现与地面的联系7．小明家的电能表上标着“2500revs/(kW•h)”的字样，他用这个电能表来测量电水壶的电功率。他把家中的其他用电器都与电源断开，只让电水壶工作，10min内电表的转盘转了500转，消耗的电能为_____kW•h，电水壶的电功率为_____W。二、填空题（本大题7小题，共21分）8．如图所示是某电子秤的结构示意图，闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；已知弹簧所受的压力与缩短的长度成正比，电子秤的刻度表是由_____（选填“电流表”或“电压表”）改装的．它的刻度_____（填“是”或“不是”）均匀的；如果使用一段时间后，电池两端的电压降低，导致不放物体时指针不在“零刻度”上，调零的方法是把滑片P向_____移动合适距离．9．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则滑动变阻器最大阻值为_____Ω，电源电压为_______V。10．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V．若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则R1和R2的阻值之比是；电源电压为V．11．位于我市的银凤湖，夏日分外妖娆，鸟语花香，绿柳成荫，水清可鉴，时而能看见鱼儿在白云间游弋，从物理学的角度分析“水清可鉴”是由于光在水面发生___（选填“镜面”或“漫”）反射，而水中“白云”是光的____现象（选填“直线传播”或“反射”“折射”）；看见水中“鱼儿”是光的折射所成的_____（选填“实像”或...
