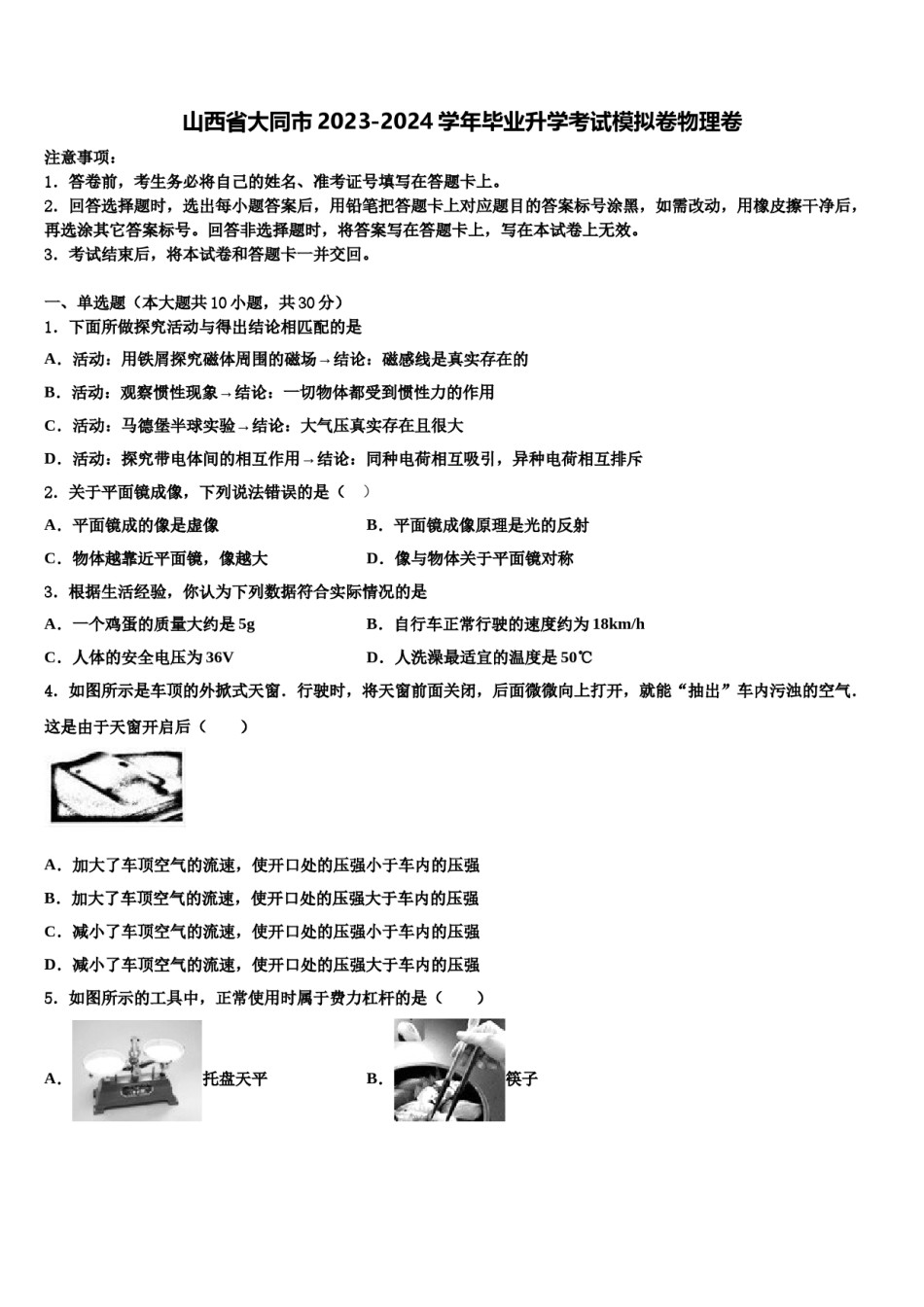

山西省大同市2023-2024学年毕业升学考试模拟卷物理卷注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。3．考试结束后，将本试卷和答题卡一并交回。一、单选题（本大题共10小题，共30分）1．下面所做探究活动与得出结论相匹配的是A．活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B．活动：观察惯性现象→结论：一切物体都受到惯性力的作用C．活动：马德堡半球实验→结论：大气压真实存在且很大D．活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥2．关于平面镜成像，下列说法错误的是（）A．平面镜成的像是虚像B．平面镜成像原理是光的反射C．物体越靠近平面镜，像越大D．像与物体关于平面镜对称3．根据生活经验，你认为下列数据符合实际情况的是A．一个鸡蛋的质量大约是5gB．自行车正常行驶的速度约为18km/hC．人体的安全电压为36VD．人洗澡最适宜的温度是50℃4．如图所示是车顶的外掀式天窗．行驶时，将天窗前面关闭，后面微微向上打开，就能“抽出”车内污浊的空气．这是由于天窗开启后（）A．加大了车顶空气的流速，使开口处的压强小于车内的压强B．加大了车顶空气的流速，使开口处的压强大于车内的压强C．减小了车顶空气的流速，使开口处的压强小于车内的压强D．减小了车顶空气的流速，使开口处的压强大于车内的压强5．如图所示的工具中，正常使用时属于费力杠杆的是（）A．托盘天平B．筷子C．核桃夹子D．羊角锤6．如图甲所示是某同学探究“电流与电压关系”的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙。在电源电压不变的条件下，则由图象可以判断（）A．电源两端电压是3.5VB．R0的电阻值是25ΩC．R最大电阻值是5ΩD．该电路最大电功率是1.8W7．如图是航天员王亚平在“太空授课”时的情景，此时她的脸距“水透镜”中心的距离与“水透镜”的焦距f之间的关系为A．小于fB．在f与2f之间C．大于2fD．都有可能8．如图关于仪表的正确使用和电路常规连接正确的是A．电流表接电源B．电压表接电源C．导线接电源D．家用电器接电源9．关于能源、电磁波、超声波等物理知识，下列说法中正确的是（）A．核电站利用的是核聚变时产生的能量B．化石能源属于可再生能源C．光纤通信是利用电磁波传递信息D．“北斗”卫星导航是利用超声波进行定位和导航的10．如图所示的电路中，电源电压不变，当开关S由断开变为闭合时，电流表、电压表及灯泡变化的变化情况为A．电流表A1示数减小B．灯泡L1变暗C．电流表A示数变大D．电压表示数减小二、多选题（本大题共3小题，共12分）11．在生产和生活中经常使用各种机械，关于机械的使用，下列说法中正确的是A．机械做功越快，功率越大B．机械做功越多，机械效率越高C．使用机械可以省力或省距离，但不能省功D．使用机械不但可以省力，省距离，还可以省功12．如图所示，电源电压可调，标有“”，标有“”．现调节电源电压和改变开关的状态，要求每盞灯泡两端的实际电压均不超过其额定电压，电流表正常工作．下列判断正确的是（不计温度对灯丝电阻的影响）A．电源可调到的最大电压为B．电路中电阻的最大值为C．电流表的最大示数为D．电路消耗的最大功率为13．下列说法中正确的是A．正电荷定向移动的方向为电流方向B．家庭电路的总电流过大的原因是短路C．电磁波在真空中的传播速度是3×108m/sD．风能、太阳能、天然气都属于可再生能源三、填空题（本大题共5小题，共10分）14．如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为______V，滑动变阻器R1的最大阻值为_____Ω，电阻R2的阻值为_______Ω．15．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示，则电源电压为_____V，滑片从b...
