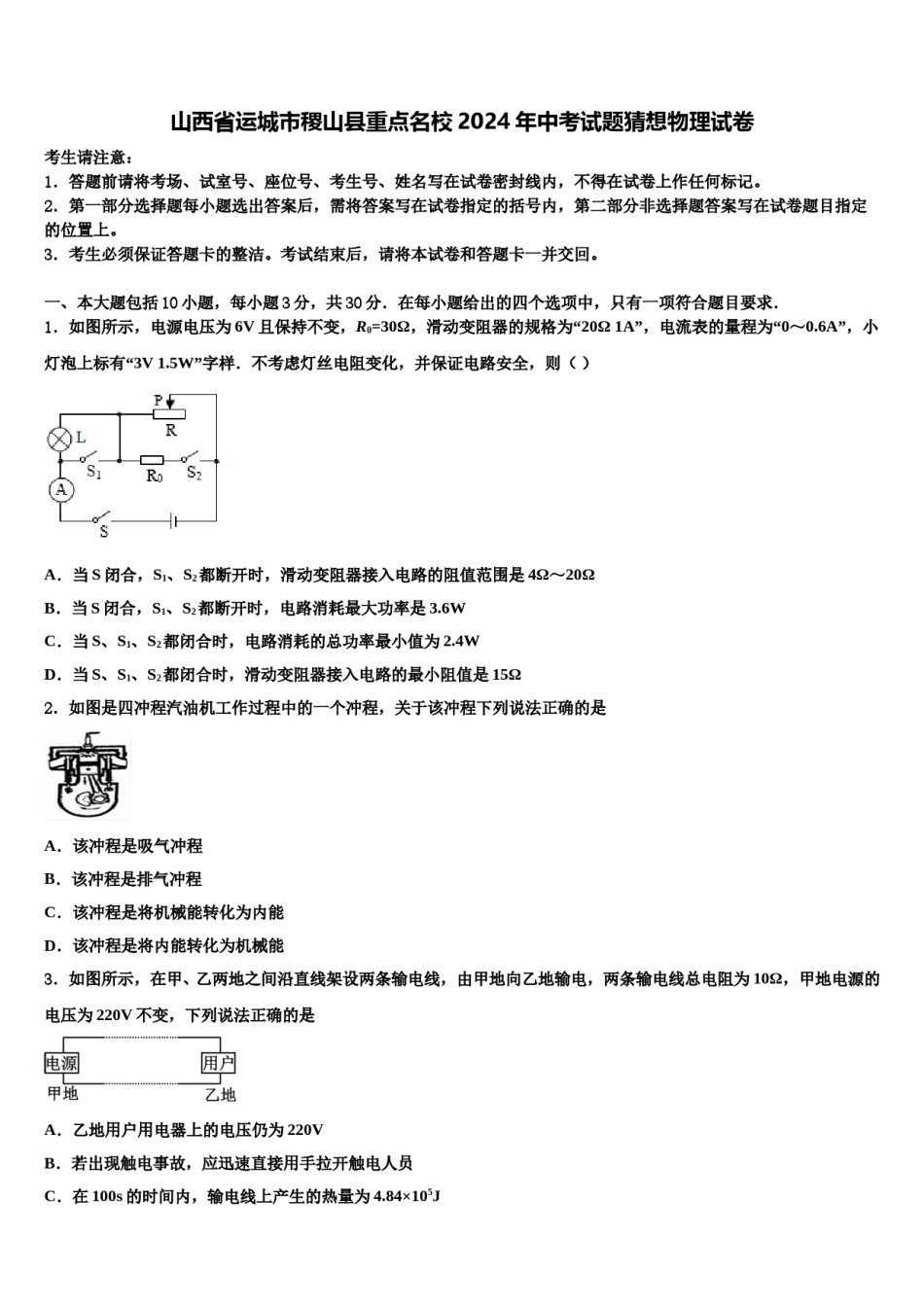

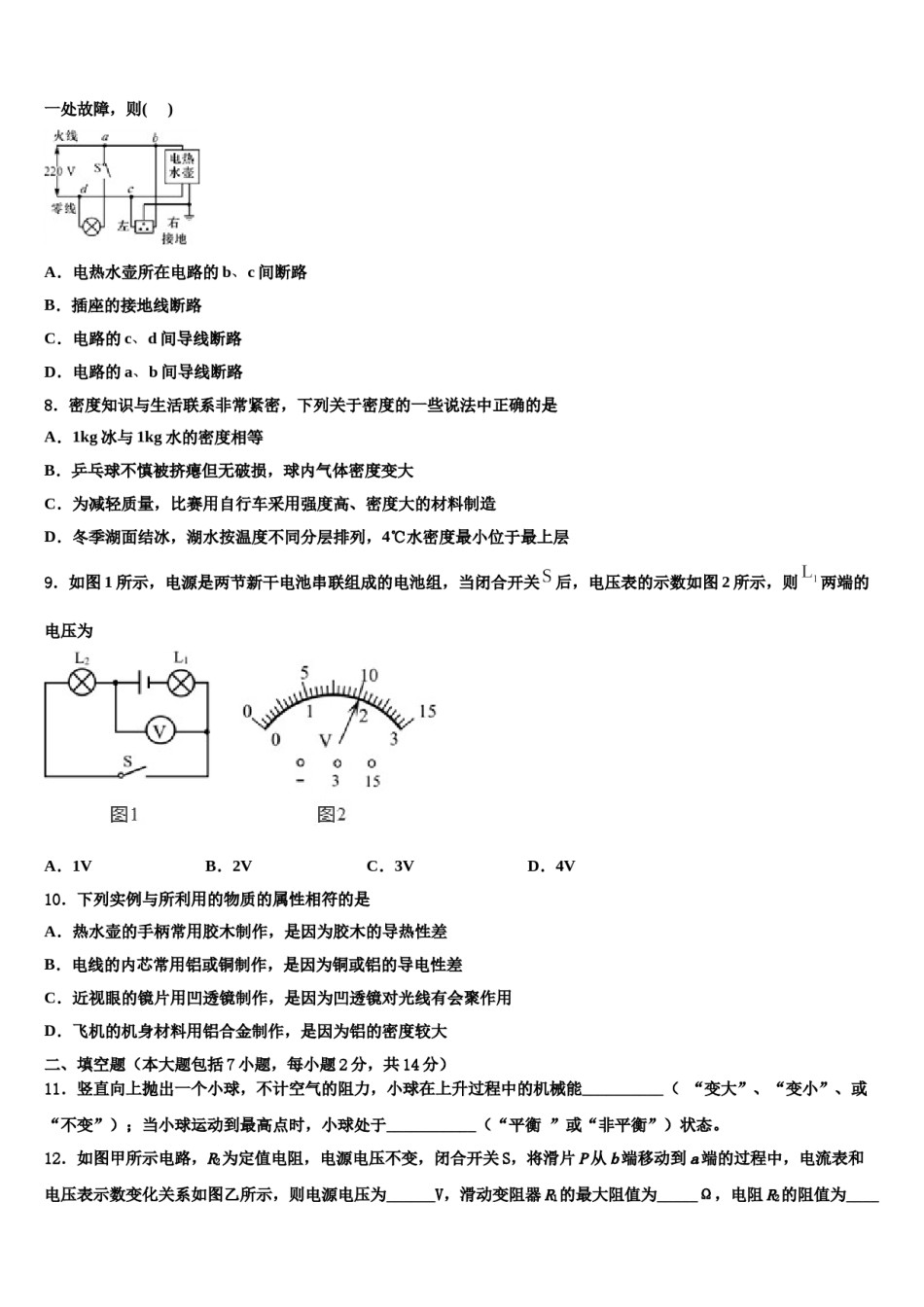

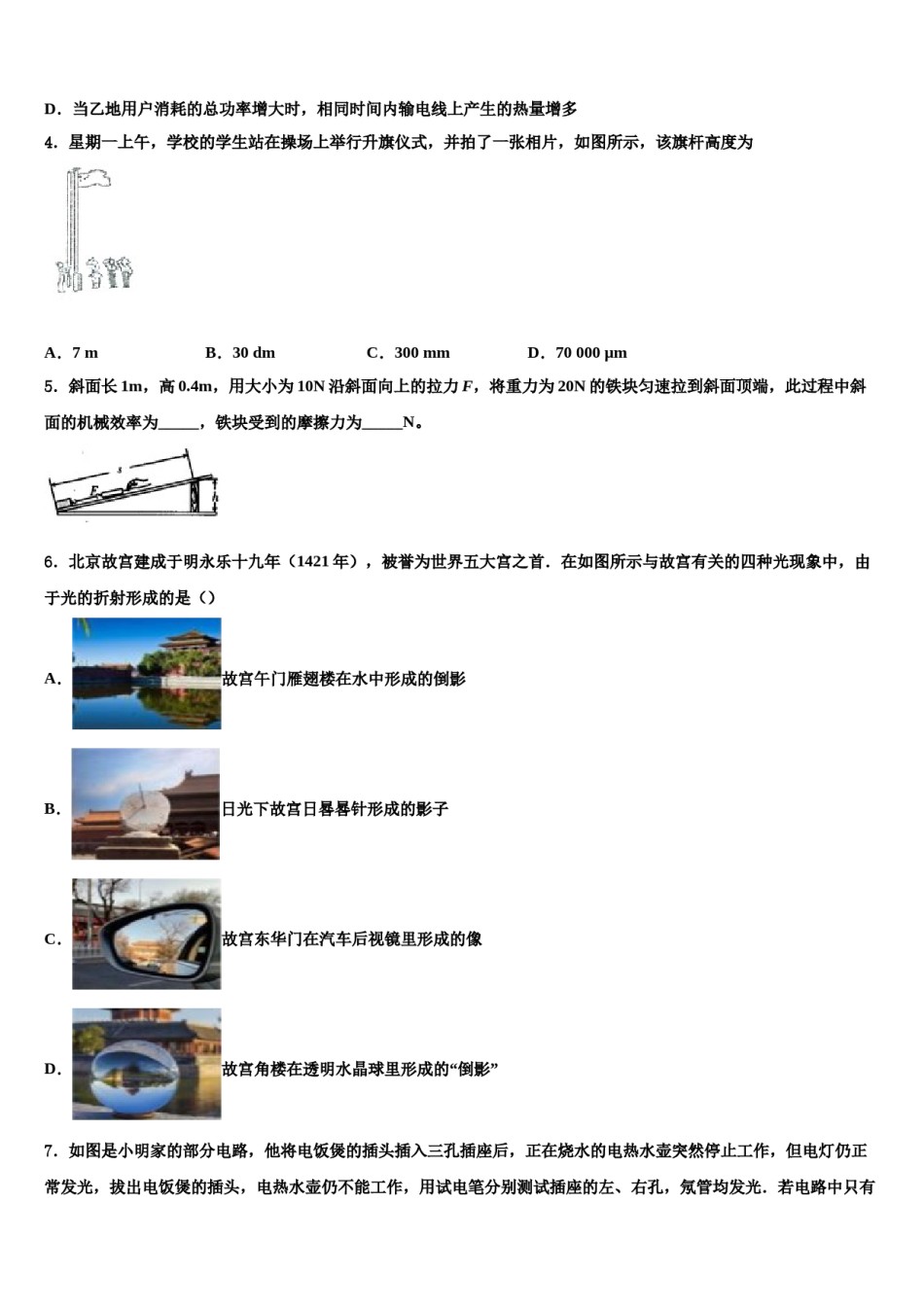

山西省运城市稷山县重点名校2024年中考试题猜想物理试卷考生请注意：1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．1．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则（）A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20ΩB．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6WC．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4WD．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω2．如图是四冲程汽油机工作过程中的一个冲程，关于该冲程下列说法正确的是A．该冲程是吸气冲程B．该冲程是排气冲程C．该冲程是将机械能转化为内能D．该冲程是将内能转化为机械能3．如图所示，在甲、乙两地之间沿直线架设两条输电线，由甲地向乙地输电，两条输电线总电阻为10Ω，甲地电源的电压为220V不变，下列说法正确的是A．乙地用户用电器上的电压仍为220VB．若出现触电事故，应迅速直接用手拉开触电人员C．在100s的时间内，输电线上产生的热量为4.84×105JD．当乙地用户消耗的总功率增大时，相同时间内输电线上产生的热量增多4．星期一上午，学校的学生站在操场上举行升旗仪式，并拍了一张相片，如图所示，该旗杆高度为A．7mB．30dmC．300mmD．70000μm5．斜面长1m，高0.4m，用大小为10N沿斜面向上的拉力F，将重力为20N的铁块匀速拉到斜面顶端，此过程中斜面的机械效率为_____，铁块受到的摩擦力为_____N。6．北京故宫建成于明永乐十九年（1421年），被誉为世界五大宫之首．在如图所示与故宫有关的四种光现象中，由于光的折射形成的是（）A．故宫午门雁翅楼在水中形成的倒影B．日光下故宫日晷晷针形成的影子C．故宫东华门在汽车后视镜里形成的像D．故宫角楼在透明水晶球里形成的“倒影”7．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则()A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路8．密度知识与生活联系非常紧密，下列关于密度的一些说法中正确的是A．1kg冰与1kg水的密度相等B．乒乓球不慎被挤瘪但无破损，球内气体密度变大C．为减轻质量，比赛用自行车采用强度高、密度大的材料制造D．冬季湖面结冰，湖水按温度不同分层排列，4℃水密度最小位于最上层9．如图1所示，电源是两节新干电池串联组成的电池组，当闭合开关后，电压表的示数如图2所示，则两端的电压为A．1VB．2VC．3VD．4V10．下列实例与所利用的物质的属性相符的是A．热水壶的手柄常用胶木制作，是因为胶木的导热性差B．电线的内芯常用铝或铜制作，是因为铜或铝的导电性差C．近视眼的镜片用凹透镜制作，是因为凹透镜对光线有会聚作用D．飞机的机身材料用铝合金制作，是因为铝的密度较大二、填空题（本大题包括7小题，每小题2分，共14分）11．竖直向上抛出一个小球，不计空气的阻力，小球在上升过程中的机械能__________（“变大”、“变小”、或“不变”）；当小球运动到最高点时，小球处于___________（“平衡”或“非平衡”）状态。12．如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为______V，滑动变阻器R1的最大阻值为_____Ω，电阻R2的阻值为_______Ω．13．如图所示是几种声音输入到示波器上时显示的波形，其中音调相同的是___；响度相同的是___．14．微信扫码是现在普及的沟通方式。如...
