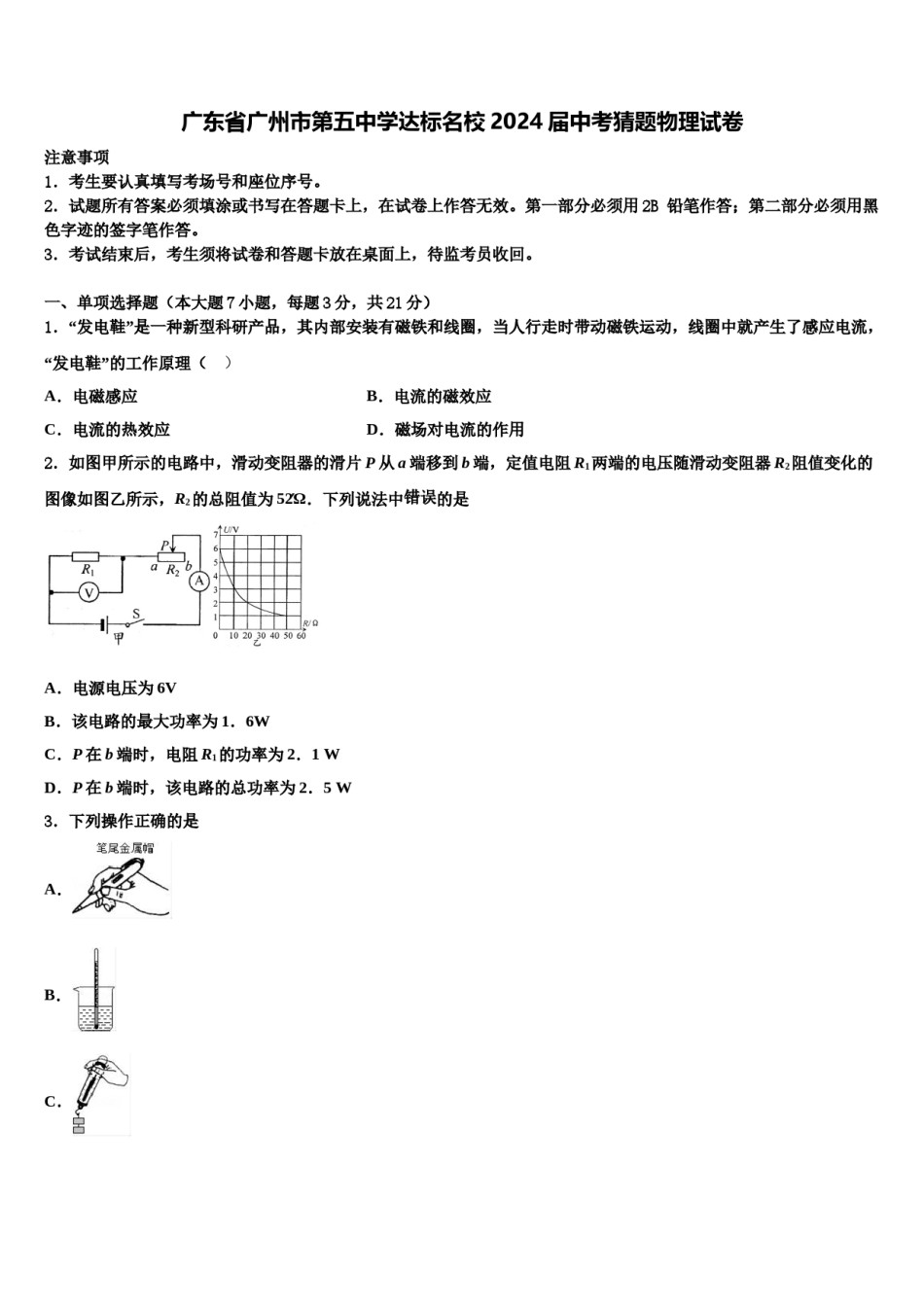

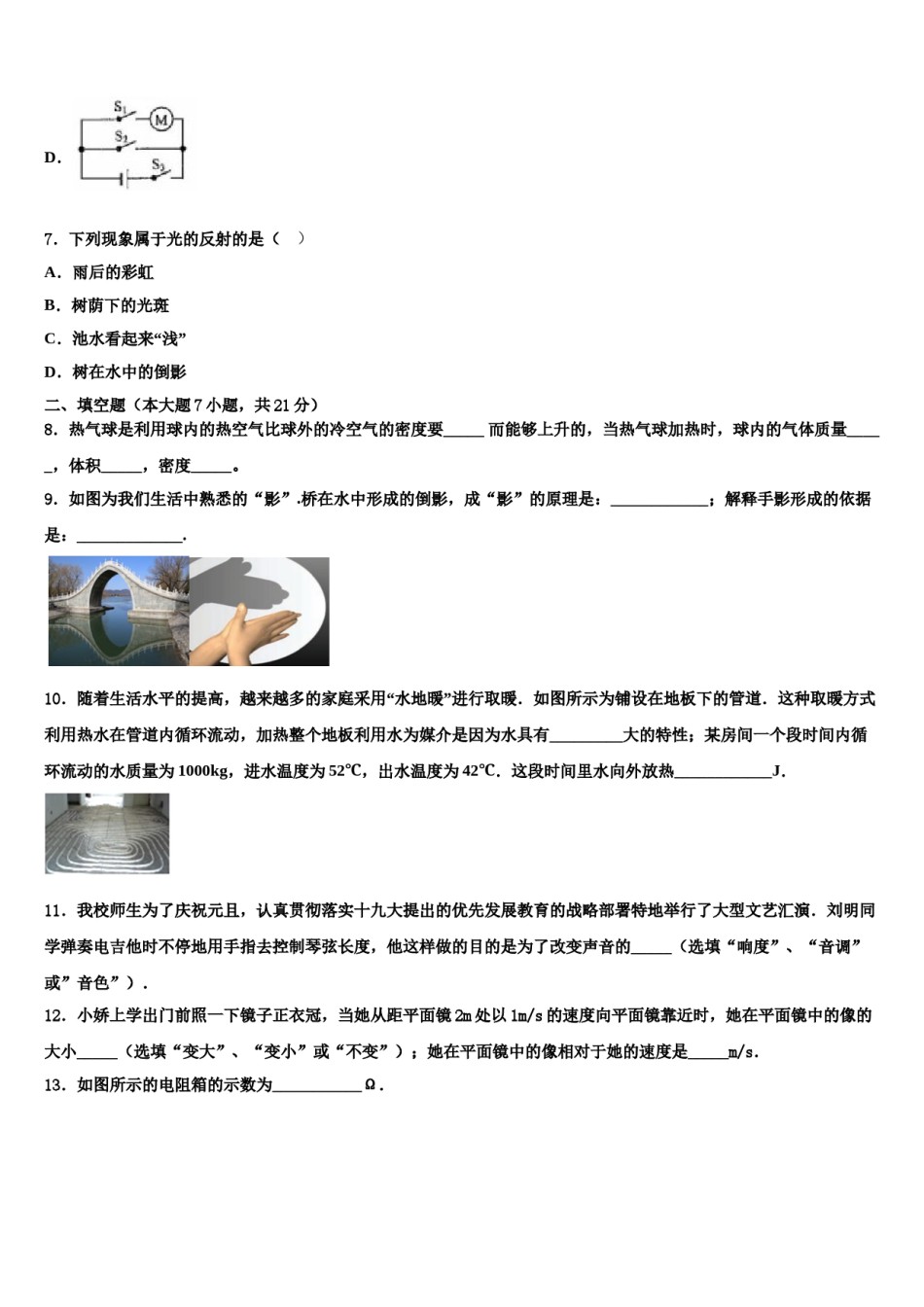

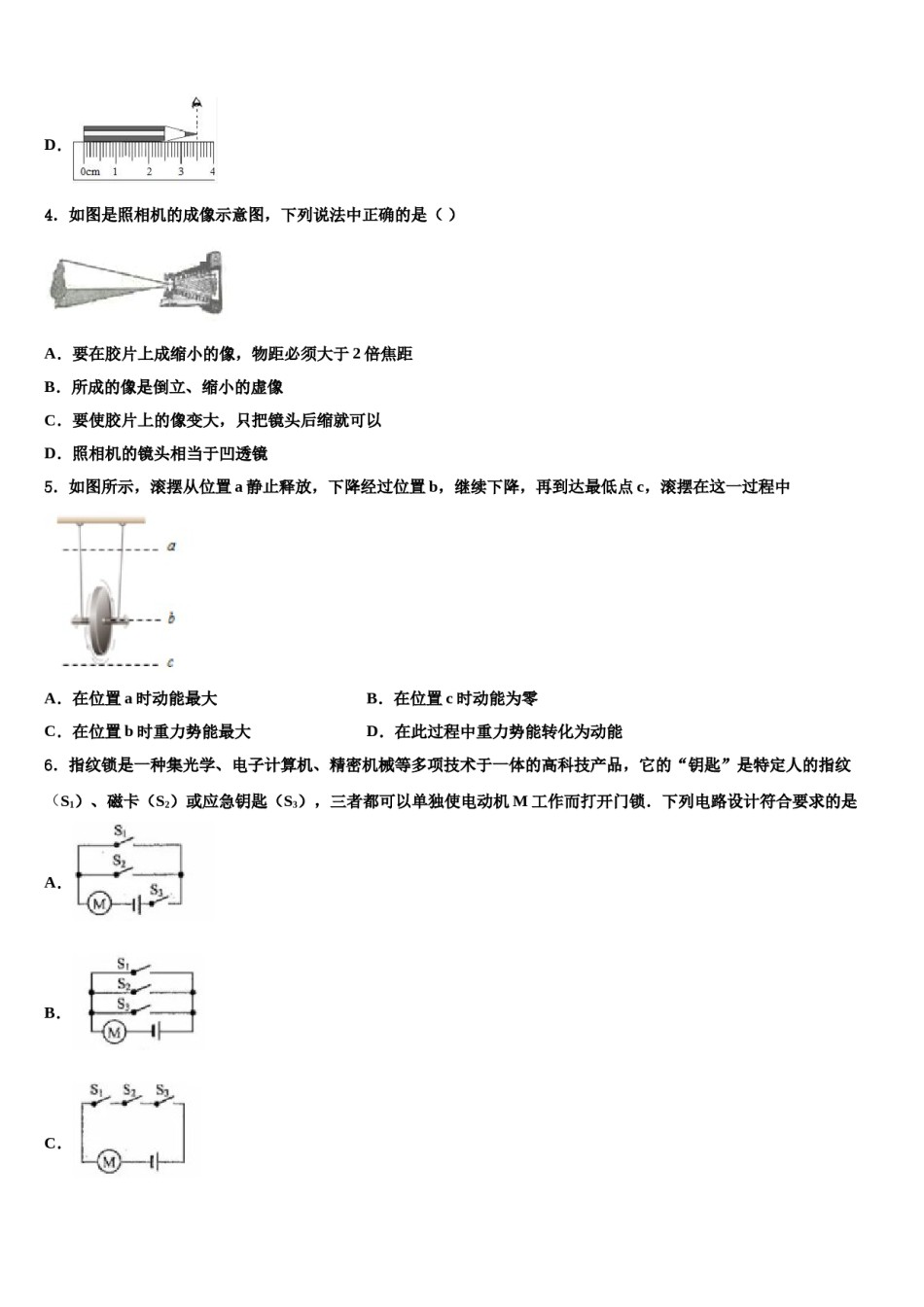

广东省广州市第五中学达标名校2024届中考猜题物理试卷注意事项铅笔作答；第二部分必须用黑1．考生要认真填写考场号和座位序号。2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B色字迹的签字笔作答。3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。一、单项选择题（本大题7小题，每题3分，共21分）1．“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理（）A．电磁感应B．电流的磁效应C．电流的热效应D．磁场对电流的作用2．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图乙所示，R2的总阻值为52Ώ．下列说法中错误的是A．电源电压为6VB．该电路的最大功率为1．6WC．P在b端时，电阻R1的功率为2．1WD．P在b端时，该电路的总功率为2．5W3．下列操作正确的是A．B．C．D．4．如图是照相机的成像示意图，下列说法中正确的是（）A．要在胶片上成缩小的像，物距必须大于2倍焦距B．所成的像是倒立、缩小的虚像C．要使胶片上的像变大，只把镜头后缩就可以D．照相机的镜头相当于凹透镜5．如图所示，滚摆从位置a静止释放，下降经过位置b，继续下降，再到达最低点c，滚摆在这一过程中A．在位置a时动能最大B．在位置c时动能为零C．在位置b时重力势能最大D．在此过程中重力势能转化为动能6．指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁．下列电路设计符合要求的是A．B．C．D．7．下列现象属于光的反射的是（）A．雨后的彩虹B．树荫下的光斑C．池水看起来“浅”D．树在水中的倒影二、填空题（本大题7小题，共21分）8．热气球是利用球内的热空气比球外的冷空气的密度要_____而能够上升的，当热气球加热时，球内的气体质量_____，体积_____，密度_____。9．如图为我们生活中熟悉的“影”.桥在水中形成的倒影，成“影”的原理是：____________；解释手影形成的依据是：_____________.10．随着生活水平的提高，越来越多的家庭采用“水地暖”进行取暖．如图所示为铺设在地板下的管道．这种取暖方式利用热水在管道内循环流动，加热整个地板利用水为媒介是因为水具有_________大的特性；某房间一个段时间内循环流动的水质量为1000kg，进水温度为52℃，出水温度为42℃．这段时间里水向外放热____________J．11．我校师生为了庆祝元且，认真贯彻落实十九大提出的优先发展教育的战略部署特地举行了大型文艺汇演．刘明同学弹奏电吉他时不停地用手指去控制琴弦长度，他这样做的目的是为了改变声音的_____（选填“响度”、“音调”或”音色”）．12．小娇上学出门前照一下镜子正衣冠，当她从距平面镜2m处以1m/s的速度向平面镜靠近时，她在平面镜中的像的大小_____（选填“变大”、“变小”或“不变”）；她在平面镜中的像相对于她的速度是_____m/s．13．如图所示的电阻箱的示数为___________Ω．14．如图所示，若开关S闭合后，灯L1、L2都能发光，则甲是_______（选填“电压表”或“电流表”），此时L1、L2的连接方式是______联（选填“串”或“并”），若开关S断开后，两灯都能发光，甲、乙两表的示数之比为4：3，则灯L1、L2电阻之比为_____．三、作图题（共7分）15．根据小磁针的指向（黑色的为N极）在图中标出螺丝管的N极，并画出螺线管的绕线.16．图中O为玻璃砖的圆心，OA是入射光线，请在图中画出它透过玻璃砖折射光线大致路径．（_______）17．根据所学光学知识，完成图丙和图丁中的光路图．四、实验题（本大题共5小题，共20分）18．如图所示为“探究浮力的大小跟哪些因素有关”的实验装置。请根据图示回答下列问题。（1）比较图甲、乙可知：图乙中圆柱体受到的浮力的大小为_____N。（2）比较图乙、丙，说明浮力的大小与_____有关。（3）通过图乙、戊的探究，不能得到浮力大小与液体密度是否有关，原因是_____。（4）比较丙和丁，说明浮力的大小与物体浸没的深度_____（选填“...
