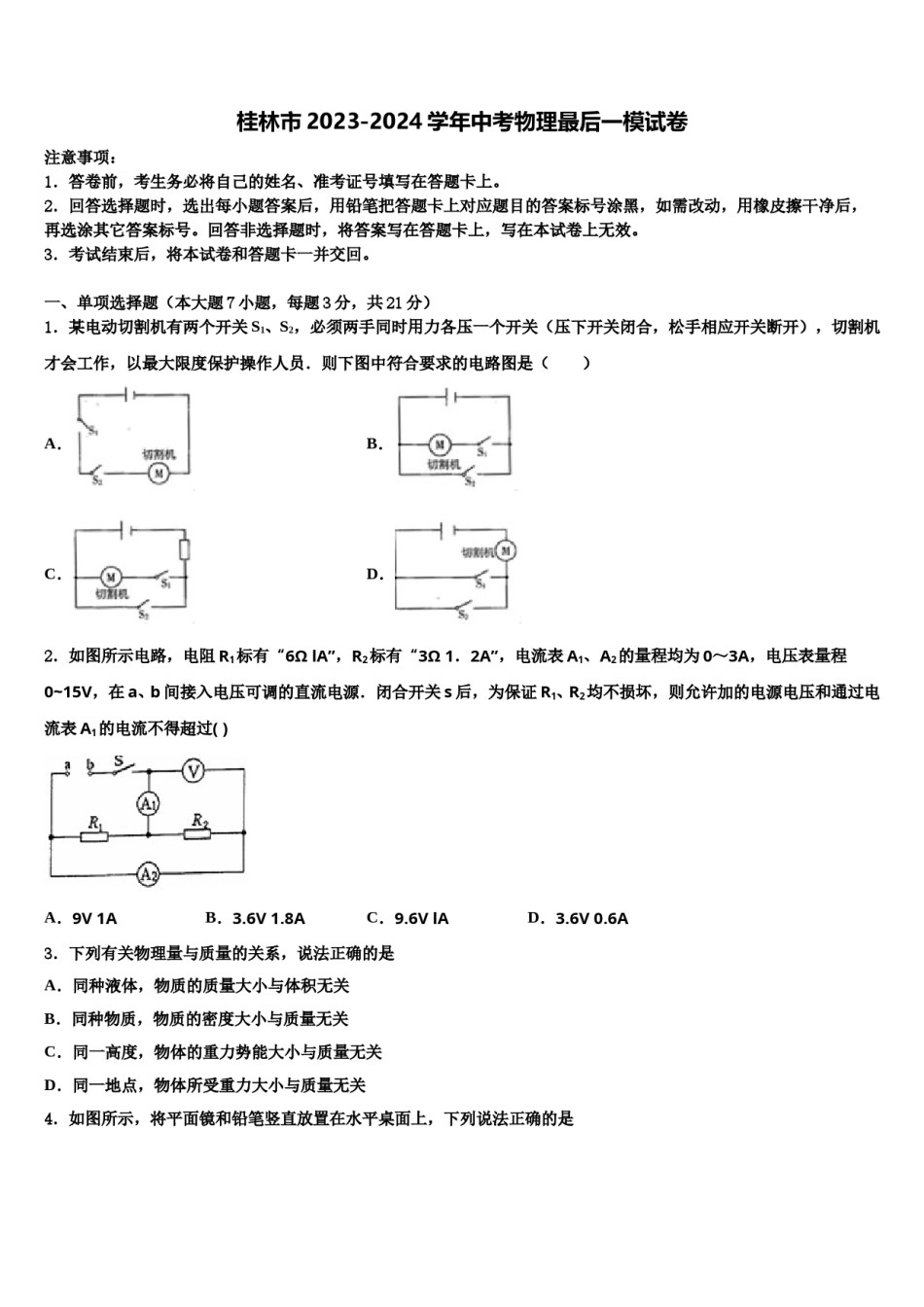

桂林市2023-2024学年中考物理最后一模试卷注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。3．考试结束后，将本试卷和答题卡一并交回。一、单项选择题（本大题7小题，每题3分，共21分）1．某电动切割机有两个开关S1、S2，必须两手同时用力各压一个开关（压下开关闭合，松手相应开关断开），切割机才会工作，以最大限度保护操作人员．则下图中符合要求的电路图是（）A．B．C．D．2．如图所示电路，电阻R1标有“6ΩlA”，R2标有“3Ω1．2A”，电流表A1、A2的量程均为0～3A，电压表量程0~15V，在a、b间接入电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过()A．9V1AB．3.6V1.8AC．9.6VlAD．3.6V0.6A3．下列有关物理量与质量的关系，说法正确的是A．同种液体，物质的质量大小与体积无关B．同种物质，物质的密度大小与质量无关C．同一高度，物体的重力势能大小与质量无关D．同一地点，物体所受重力大小与质量无关4．如图所示，将平面镜和铅笔竖直放置在水平桌面上，下列说法正确的是A．铅笔水平向右移动时，它的像将变小B．平面镜竖直向上移动时，铅笔的像也将向上移动C．若改用一块较小的平面镜，铅笔的像将变小D．若铅笔按图示箭头方向转过45°，铅笔将与它的像垂直5．如图所示，密度均匀的木块漂浮在水面上，现沿虚线将下部分截去，则剩下的部分将A．上浮一些B．下沉一些C．静止不动D．无法确定6．下列是小张同学在学习过程中得出的四个结论，你认为错误的一项是A．在匀速直线行驶的车中，小明竖直跳起后会落在原地，是因为小明具有惯性B．小花匀速爬杆时，手对杆的握力和小花受到的重力是一对平衡力C．行车时司机要系安全带，是为了防止惯性带来的危害D．嫦娥二号在轨道飞行时，如果所受的力同时消失，它将做匀速直线运动7．光从空气射入水中，入射角为45°，折射角可能为A．0°B．32°C．45°D．65°二、填空题（本大题7小题，共21分）8．如图所示，重为10牛的物体A在拉力F的作用下匀速上升2米，滑轮重及摩擦不计，在此过程中拉力F的大小为______牛，所做的功为_______焦，物体A的重力势能________（选填“增大”、“不变”或“减小”）。9．如图所示，MN为平面镜，PO为法线．则入射光线AO的反射光线是_____________（选填：“OB”或“OC”）．10．许多轮船都有排水量的标记，“青岛号”导弹驱逐舰满载时的排水量是4800t，表示它浮在海面上排开的海水质量是4800t，此时舰船所受的浮力是______当舰船从海洋驶入长江时，吃水深度______选填“变大”、“变小”或“不变”11．早餐时，小纯同学觉得豆浆不够甜、又往杯子内加了一勺糖，糖完全溶解后，发现液面并没有上升，说明分子之间存在________，此时杯底受到的压强________（选填“增大”“减小”或“不变”）．12．如图所示是________（晶体、非晶体）的温度随时间变化图像，其中DE段表示________（物态变化）过程，第4分钟的内能________第5分钟的内能．此实验过程中________（可以、不可以）选择体温计测量温度．13．现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U–I图象如图所示。将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表示数从4V开始减小，电流表的示数从0.4A开始增大，则电源电压是________V，闭合开关后整个电路的最小功率是__W。14．“美的”牌某款电热水器，其额定功率大小为，当其正常工作可以将水加热到，则水的初温为______℃；若其中的水吸收的热量全部由燃烧焦炭来提供，则至少需要完全燃烧________的焦炭[不计能量损失，已知]．三、作图题（共7分）15．小华家新买了一辆电动自行车，她发现：拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，而不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯都会亮起，请将如图器件连成符合要求的电路图（...
