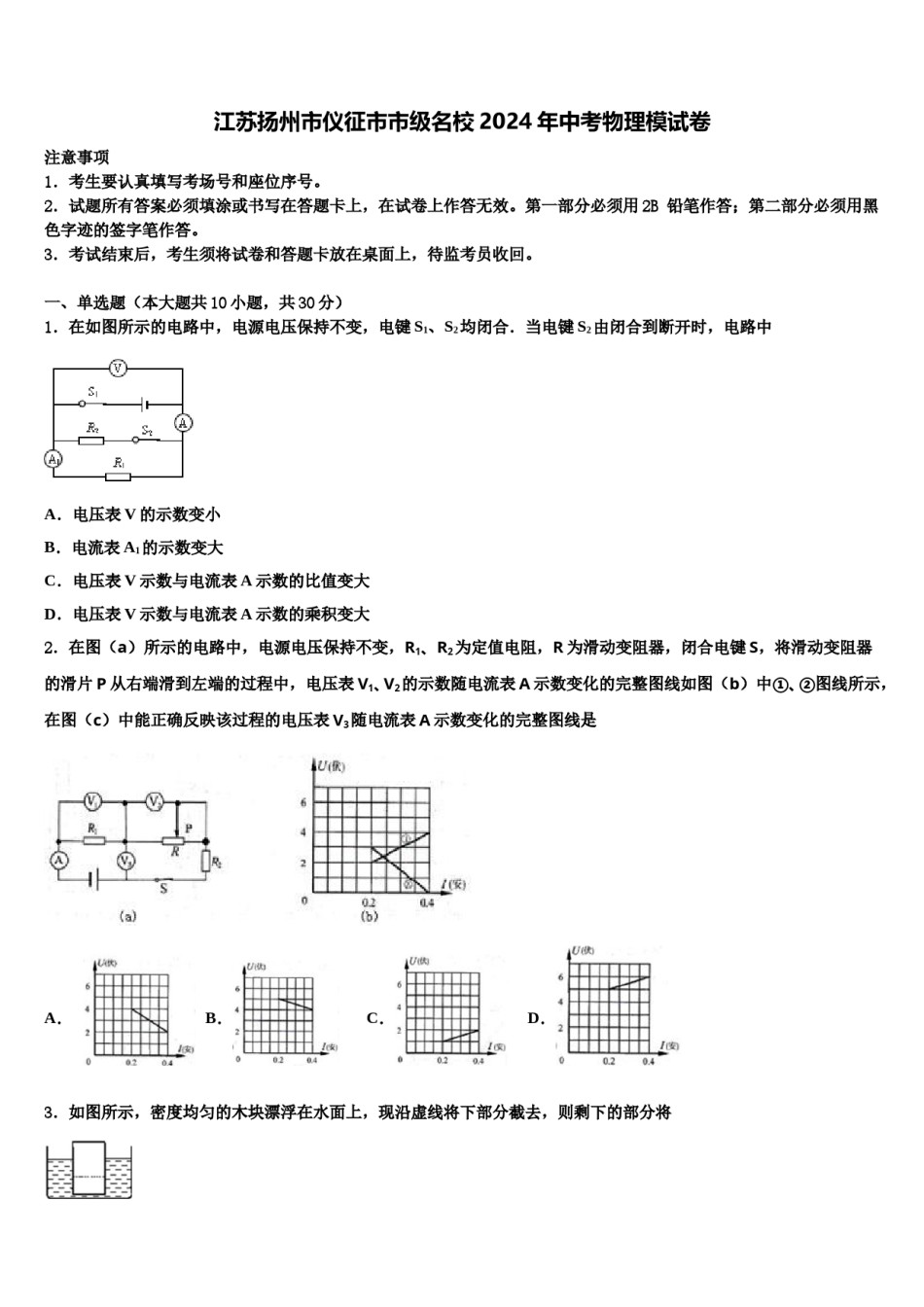

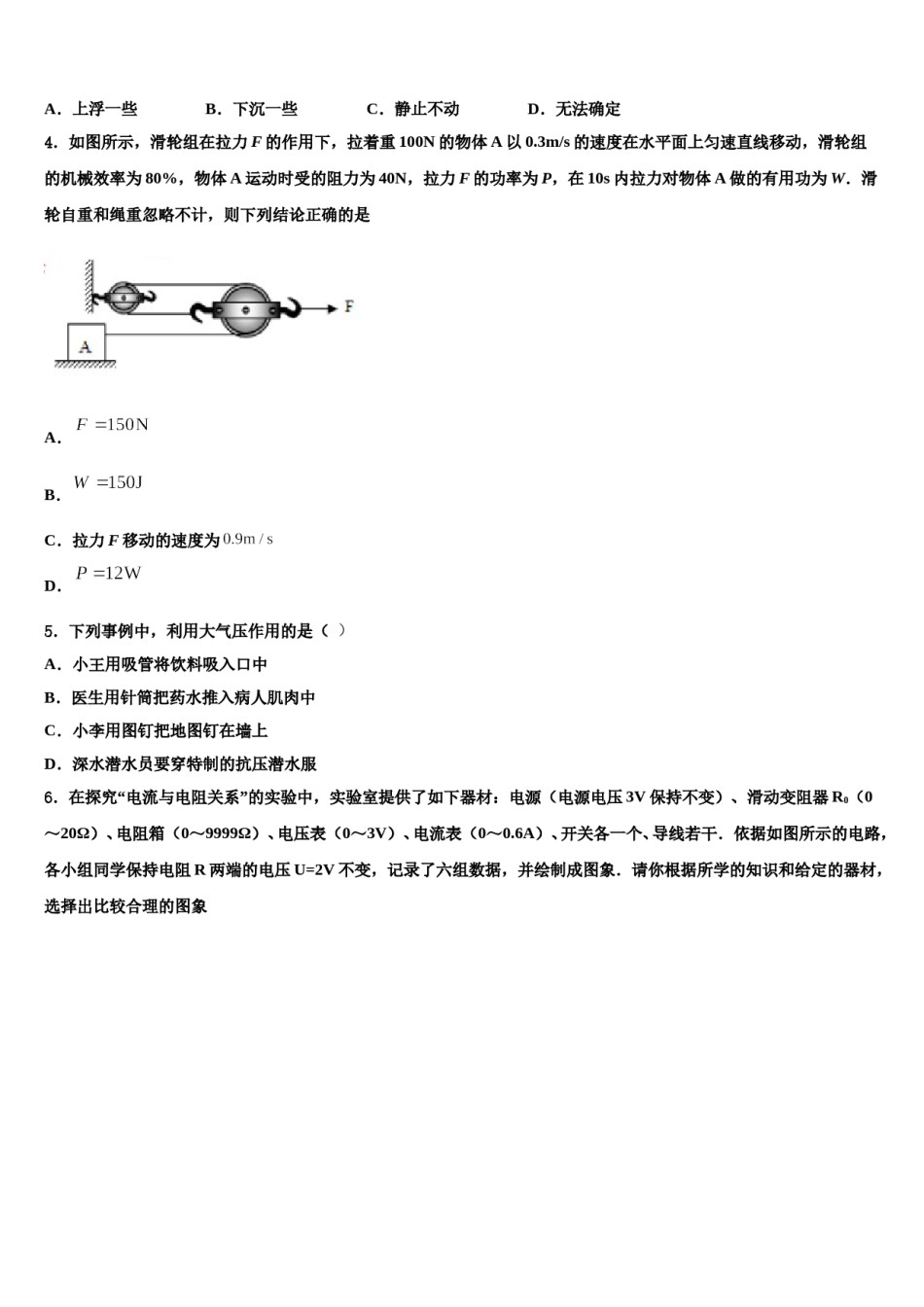

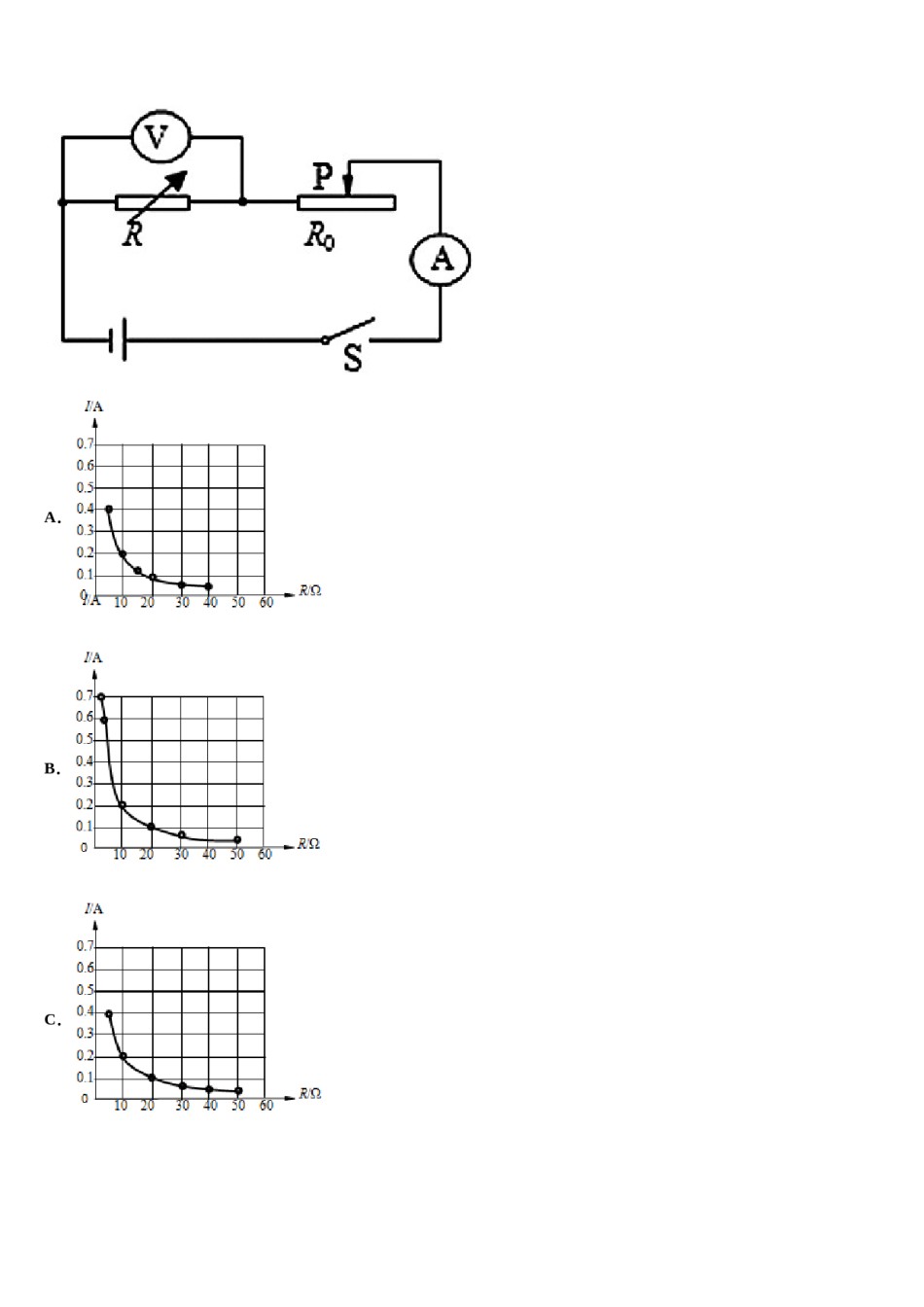

江苏扬州市仪征市市级名校2024年中考物理模试卷注意事项铅笔作答；第二部分必须用黑1．考生要认真填写考场号和座位序号。2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B色字迹的签字笔作答。3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。一、单选题（本大题共10小题，共30分）1．在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中A．电压表V的示数变小B．电流表A1的示数变大C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大2．在图（a）所示的电路中，电源电压保持不变，R1、R2为定值电阻，R为滑动变阻器，闭合电键S，将滑动变阻器的滑片P从右端滑到左端的过程中，电压表V1、V2的示数随电流表A示数变化的完整图线如图（b）中①、②图线所示，在图（c）中能正确反映该过程的电压表V3随电流表A示数变化的完整图线是A．B．C．D．3．如图所示，密度均匀的木块漂浮在水面上，现沿虚线将下部分截去，则剩下的部分将A．上浮一些B．下沉一些C．静止不动D．无法确定4．如图所示，滑轮组在拉力F的作用下，拉着重100N的物体A以0.3m/s的速度在水平面上匀速直线移动，滑轮组的机械效率为80%，物体A运动时受的阻力为40N，拉力F的功率为P，在10s内拉力对物体A做的有用功为W．滑轮自重和绳重忽略不计，则下列结论正确的是A．B．C．拉力F移动的速度为D．5．下列事例中，利用大气压作用的是（）A．小王用吸管将饮料吸入口中B．医生用针筒把药水推入病人肌肉中C．小李用图钉把地图钉在墙上D．深水潜水员要穿特制的抗压潜水服6．在探究“电流与电阻关系”的实验中，实验室提供了如下器材：电源（电源电压3V保持不变）、滑动变阻器R0（0～20Ω）、电阻箱（0～9999Ω）、电压表（0～3V）、电流表（0～0.6A）、开关各一个、导线若干．依据如图所示的电路，各小组同学保持电阻R两端的电压U=2V不变，记录了六组数据，并绘制成图象．请你根据所学的知识和给定的器材，选择出比较合理的图象A．B．C．D．7．下列关于仪器的操作和读数正确的是A．电流表的示数是1.6AB．温度计的读数是8℃C．测量物体长度时刻度尺的使用D．杠杆在水平位置时，拉力的力臂为l8．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的规格为“20Ω1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0.2A～0.5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA．只有①和③B．只有①和④C．只有②和③D．只有②和④9．举重是我国的优势体育项目．一位身高170cm的运动员和一位身高160cm的运动员，在挺举项目中用相同时间，把同样重的杠铃举起，如图所示．如果他们对杠铃所做的功分别为W1和W2，功率分别为P1和P2，则下列关系式中正确的是（）A．W1＝W2、P1＝P2B．W1＞W2、P1＝P2C．W1＞W2、P1＞P2D．W1＜W2、P1＜P210．如图所示，婷婷同学用12N的水平拉力F拉滑轮，使足够长的木板A以0.2m/s的速度在水平地面上匀速运动，物体B相对于地面静止，弹簧测力计的示数为2N．若不计滑轮重、弹簧测力计重、绳重和滑轮摩擦，则下列说法中正确的是（）A．B受到的摩擦力大小为2N，方向为水平向左B．木板A受到地面的摩擦力大小为2N，方向水平向左C．拉力F做功的功率为1.2WD．在运动过程中若将拉力F增大，弹簧测力计的示数也将增大二、多选题（本大题共3小题，共12分）11．如图所示的电路中，闭合开关S，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯L1和L2的位置对调，再次闭合开关时，发现两灯仍不亮，电流表指针仍不动，电压表指针却有了明显的偏转，该电路的故障不可能是（）A．从a点经电流表到开关这段电路中出现短路B．灯泡L1的灯丝断了C．灯泡L2的灯丝断了D．电流表和两个灯泡都坏了12．下列说法中正确的是A．光也是一种电磁波B．利用电磁感应现象，制造了电动机C．通电螺线管...
