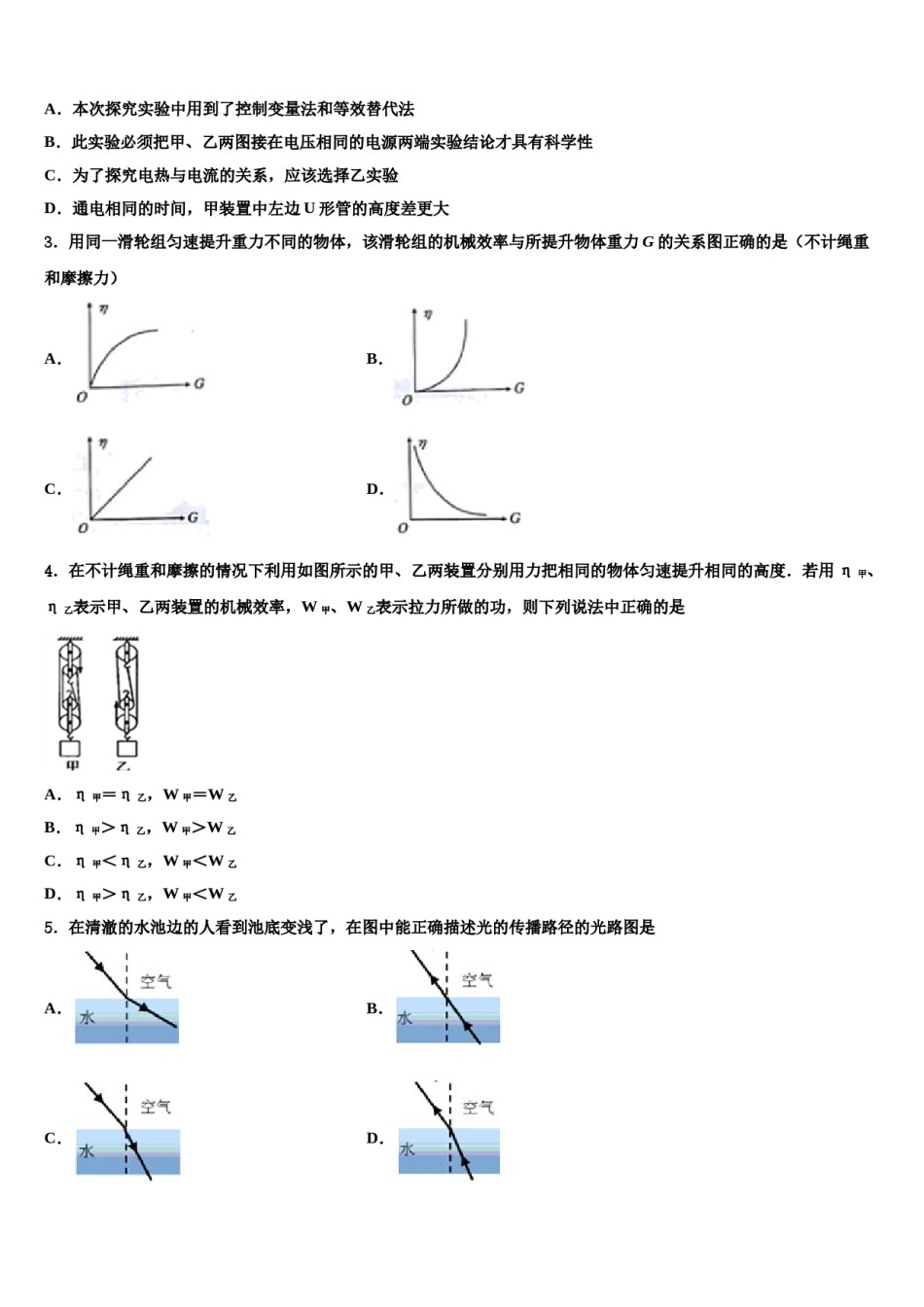

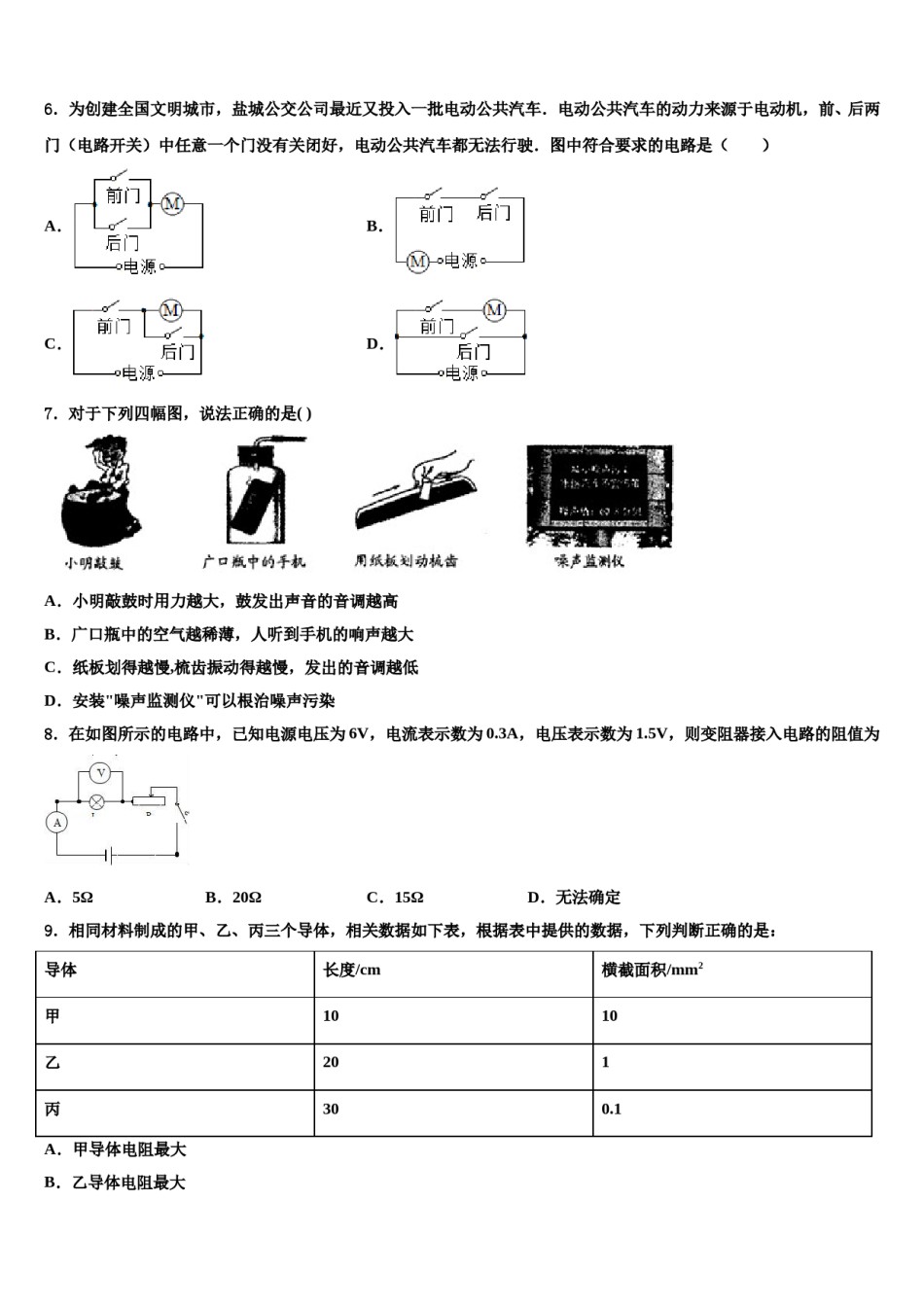

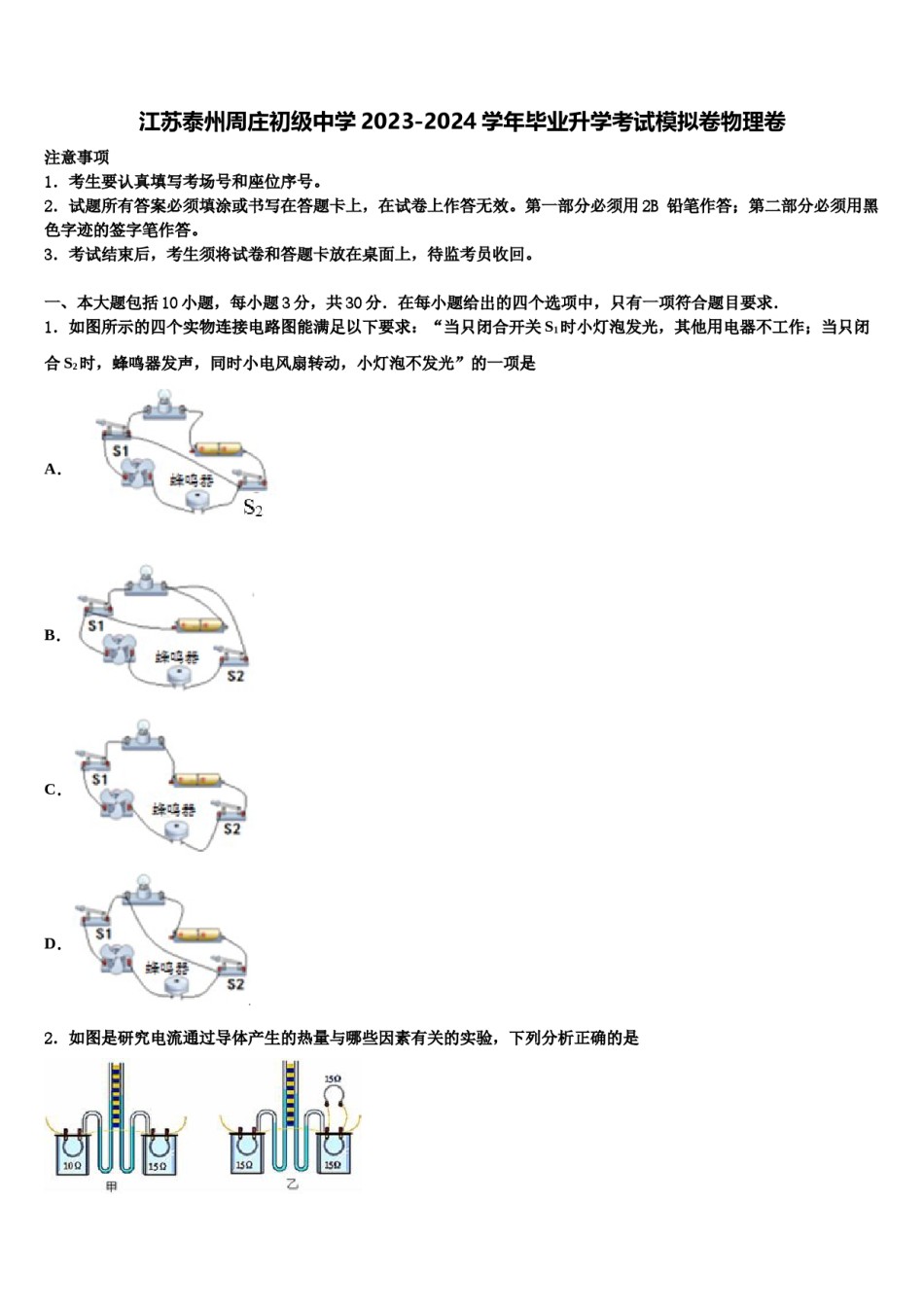

江苏泰州周庄初级中学2023-2024学年毕业升学考试模拟卷物理卷注意事项铅笔作答；第二部分必须用黑1．考生要认真填写考场号和座位序号。2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B色字迹的签字笔作答。3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．1．如图所示的四个实物连接电路图能满足以下要求：“当只闭合开关S1时小灯泡发光，其他用电器不工作；当只闭合S2时，蜂鸣器发声，同时小电风扇转动，小灯泡不发光”的一项是A．B．C．D．2．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是A．本次探究实验中用到了控制变量法和等效替代法B．此实验必须把甲、乙两图接在电压相同的电源两端实验结论才具有科学性C．为了探究电热与电流的关系，应该选择乙实验D．通电相同的时间，甲装置中左边U形管的高度差更大3．用同一滑轮组匀速提升重力不同的物体，该滑轮组的机械效率与所提升物体重力G的关系图正确的是（不计绳重和摩擦力）A．B．C．D．4．在不计绳重和摩擦的情况下利用如图所示的甲、乙两装置分别用力把相同的物体匀速提升相同的高度．若用η甲、η乙表示甲、乙两装置的机械效率，W甲、W乙表示拉力所做的功，则下列说法中正确的是A．η甲＝η乙，W甲＝W乙B．η甲＞η乙，W甲＞W乙C．η甲＜η乙，W甲＜W乙D．η甲＞η乙，W甲＜W乙5．在清澈的水池边的人看到池底变浅了，在图中能正确描述光的传播路径的光路图是A．B．C．D．6．为创建全国文明城市，盐城公交公司最近又投入一批电动公共汽车．电动公共汽车的动力来源于电动机，前、后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶．图中符合要求的电路是（）A．B．C．D．7．对于下列四幅图，说法正确的是()A．小明敲鼓时用力越大，鼓发出声音的音调越高B．广口瓶中的空气越稀薄，人听到手机的响声越大C．纸板划得越慢,梳齿振动得越慢，发出的音调越低D．安装"噪声监测仪"可以根治噪声污染8．在如图所示的电路中，已知电源电压为6V，电流表示数为0.3A，电压表示数为1.5V，则变阻器接入电路的阻值为A．5ΩB．20ΩC．15ΩD．无法确定9．相同材料制成的甲、乙、丙三个导体，相关数据如下表，根据表中提供的数据，下列判断正确的是：导体长度/cm横截面积/mm2甲1010乙201丙300.1A．甲导体电阻最大B．乙导体电阻最大C．丙导体电阻最大D．三个导体电阻一样大10．图中的电路图和实物图相对应的是A．B．C．D．二、填空题（本大题包括7小题，每小题2分，共14分）11．小娇上学出门前照镜子整衣冠，当她从距平面镜2m处以1m/s的速度向平面镜靠近时，她在平面镜中的像相对于她的速度是_____m/s，像的大小_____（选填“变大”、“变小”或“不变”）。12．如图所示为用已经调节好的天平称量物体的质量，根据图示读出此时烧杯和水的质量为______．13．如图甲所示的敞口饮料瓶装满水，在侧面扎一小孔a，会有水喷出，此时，若用盖子将瓶口盖紧密封，则孔中的水将_____（选填“继续喷”、“停止喷”或“喷一段时间，停止喷”），原因是_____．14．在“探究平面镜成像的特点”实验中，采用_____作为平面镜，是为了能够找到______的位置。在“探究凸透镜成像的规律”实验中，首先应调节凸透镜和光屏的高度，使它们的中心与烛焰的中心在_____；当物距大焦距时，找像的方法是________.15．图甲是办公室和教室常用的立式饮水机，图乙为饮水机的铭牌参数，图丙为饮水机内部简化电路图．S是温控开关，R1是调节电阻，其阻值为198Ω，R2是供热电阻．型号YSJ﹣66额定电压220V加热功率2200W水箱容积2L频率50Hz（1）当开关_____时（选填“断开”或“闭合”），饮水机处于加热状态．（2）现将装满水箱的水烧开，水吸收的热量是多少_____？[水的初温为20℃，在1标准大气压下，c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]（3）当饮水机处于保温状态时，供热电阻的功率是多少_____？16．小芳站在穿衣镜前1m处，镜中的像与她相距_______；若她远离平面镜0.5m，则镜中像的...
