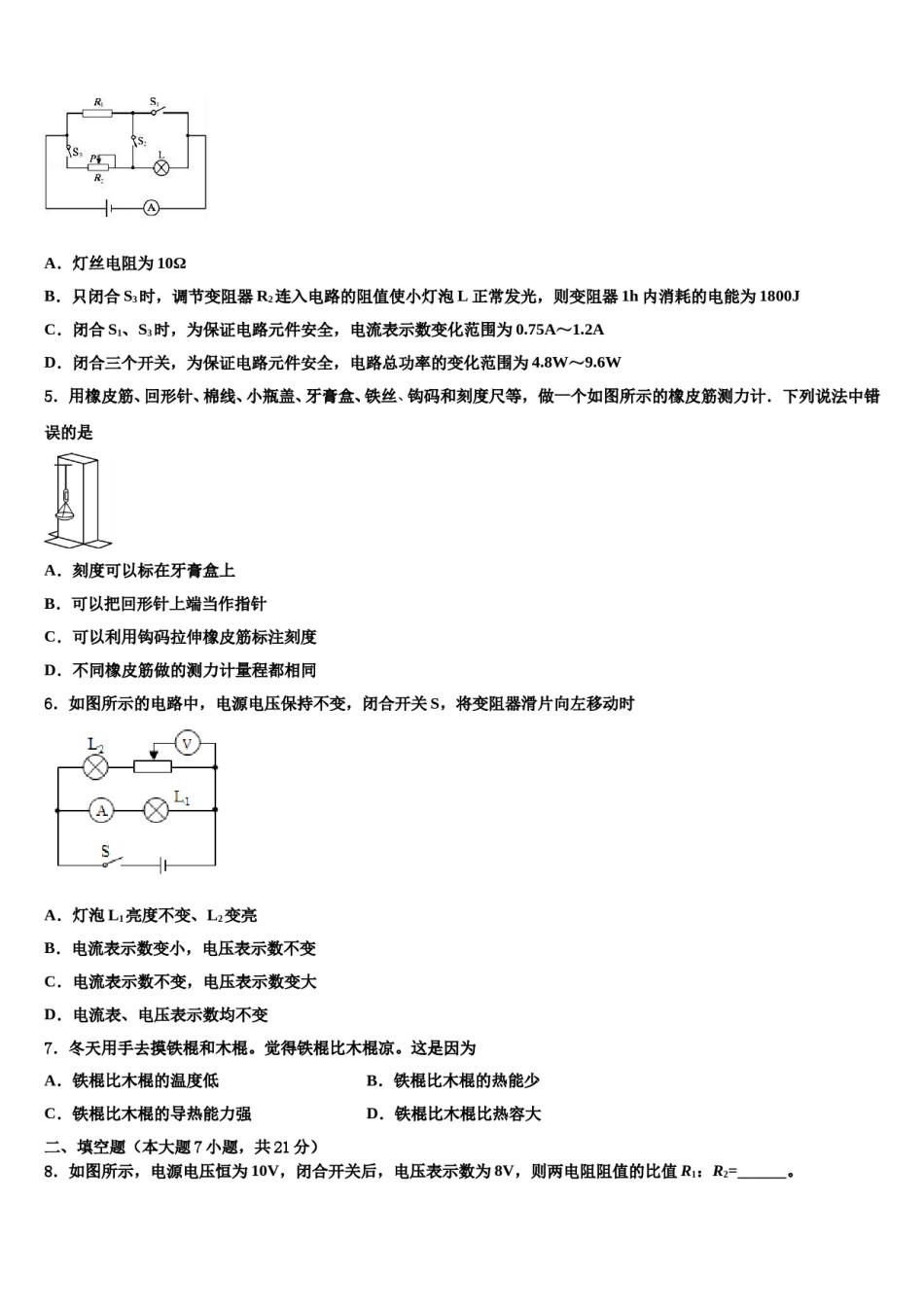

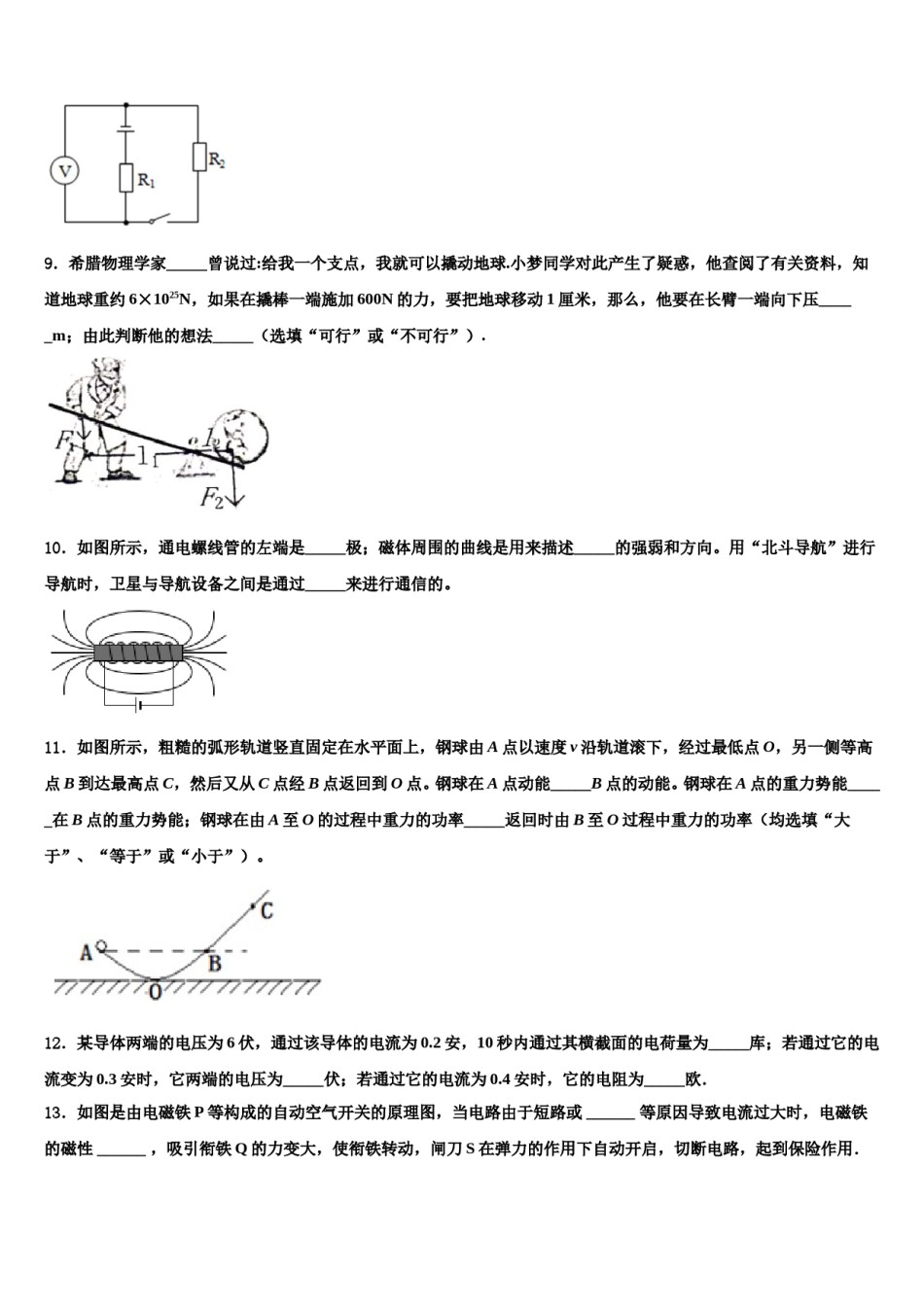

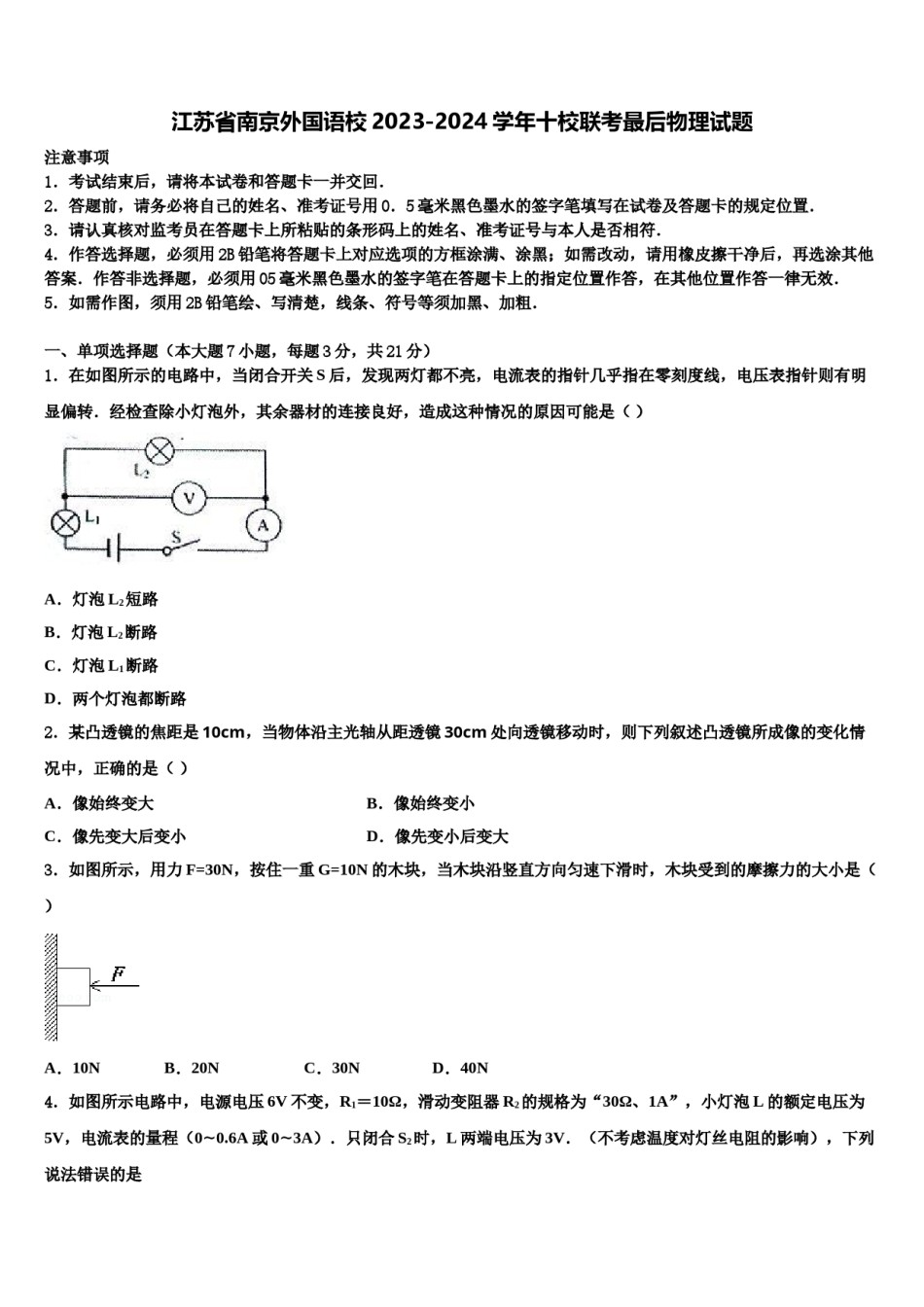

江苏省南京外国语校2023-2024学年十校联考最后物理试题注意事项1．考试结束后，请将本试卷和答题卡一并交回．2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．一、单项选择题（本大题7小题，每题3分，共21分）1．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（）A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路2．某凸透镜的焦距是10cm，当物体沿主光轴从距透镜30cm处向透镜移动时，则下列叙述凸透镜所成像的变化情况中，正确的是（）A．像始终变大B．像始终变小C．像先变大后变小D．像先变小后变大3．如图所示，用力F=30N，按住一重G=10N的木块，当木块沿竖直方向匀速下滑时，木块受到的摩擦力的大小是（）A．10NB．20NC．30ND．40N4．如图所示电路中，电源电压6V不变，R1＝10Ω，滑动变阻器R2的规格为“30Ω、1A”，小灯泡L的额定电压为5V，电流表的量程（0∼0.6A或0∼3A）．只闭合S2时，L两端电压为3V．（不考虑温度对灯丝电阻的影响），下列说法错误的是A．灯丝电阻为10ΩB．只闭合S3时，调节变阻器R2连入电路的阻值使小灯泡L正常发光，则变阻器1h内消耗的电能为1800JC．闭合S1、S3时，为保证电路元件安全，电流表示数变化范围为0.75A～1.2AD．闭合三个开关，为保证电路元件安全，电路总功率的变化范围为4.8W～9.6W5．用橡皮筋、回形针、棉线、小瓶盖、牙膏盒、铁丝、钩码和刻度尺等，做一个如图所示的橡皮筋测力计．下列说法中错误的是A．刻度可以标在牙膏盒上B．可以把回形针上端当作指针C．可以利用钩码拉伸橡皮筋标注刻度D．不同橡皮筋做的测力计量程都相同6．如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时A．灯泡L1亮度不变、L2变亮B．电流表示数变小，电压表示数不变C．电流表示数不变，电压表示数变大D．电流表、电压表示数均不变7．冬天用手去摸铁棍和木棍。觉得铁棍比木棍凉。这是因为A．铁棍比木棍的温度低B．铁棍比木棍的热能少C．铁棍比木棍的导热能力强D．铁棍比木棍比热容大二、填空题（本大题7小题，共21分）8．如图所示，电源电压恒为10V，闭合开关后，电压表示数为8V，则两电阻阻值的比值R1：R2=______。9．希腊物理学家_____曾说过:给我一个支点，我就可以撬动地球.小梦同学对此产生了疑惑，他查阅了有关资料，知道地球重约6×1025N，如果在撬棒一端施加600N的力，要把地球移动1厘米，那么，他要在长臂一端向下压_____m；由此判断他的想法_____（选填“可行”或“不可行”）.10．如图所示，通电螺线管的左端是_____极；磁体周围的曲线是用来描述_____的强弱和方向。用“北斗导航”进行导航时，卫星与导航设备之间是通过_____来进行通信的。11．如图所示，粗糙的弧形轨道竖直固定在水平面上，钢球由A点以速度v沿轨道滚下，经过最低点O，另一侧等高点B到达最高点C，然后又从C点经B点返回到O点。钢球在A点动能_____B点的动能。钢球在A点的重力势能_____在B点的重力势能；钢球在由A至O的过程中重力的功率_____返回时由B至O过程中重力的功率（均选填“大于”、“等于”或“小于”）。12．某导体两端的电压为6伏，通过该导体的电流为0.2安，10秒内通过其横截面的电荷量为_____库；若通过它的电流变为0.3安时，它两端的电压为_____伏；若通过它的电流为0.4安时，它的电阻为_____欧．13．如图是由电磁铁P等构成的自动空气开关的原理图，当电路由于短路或______等原因导致电流过大时，电磁铁的磁性______，吸引衔铁Q的力变大，使衔铁转动，闸刀S在弹力的作用下自动开启，切断电...
