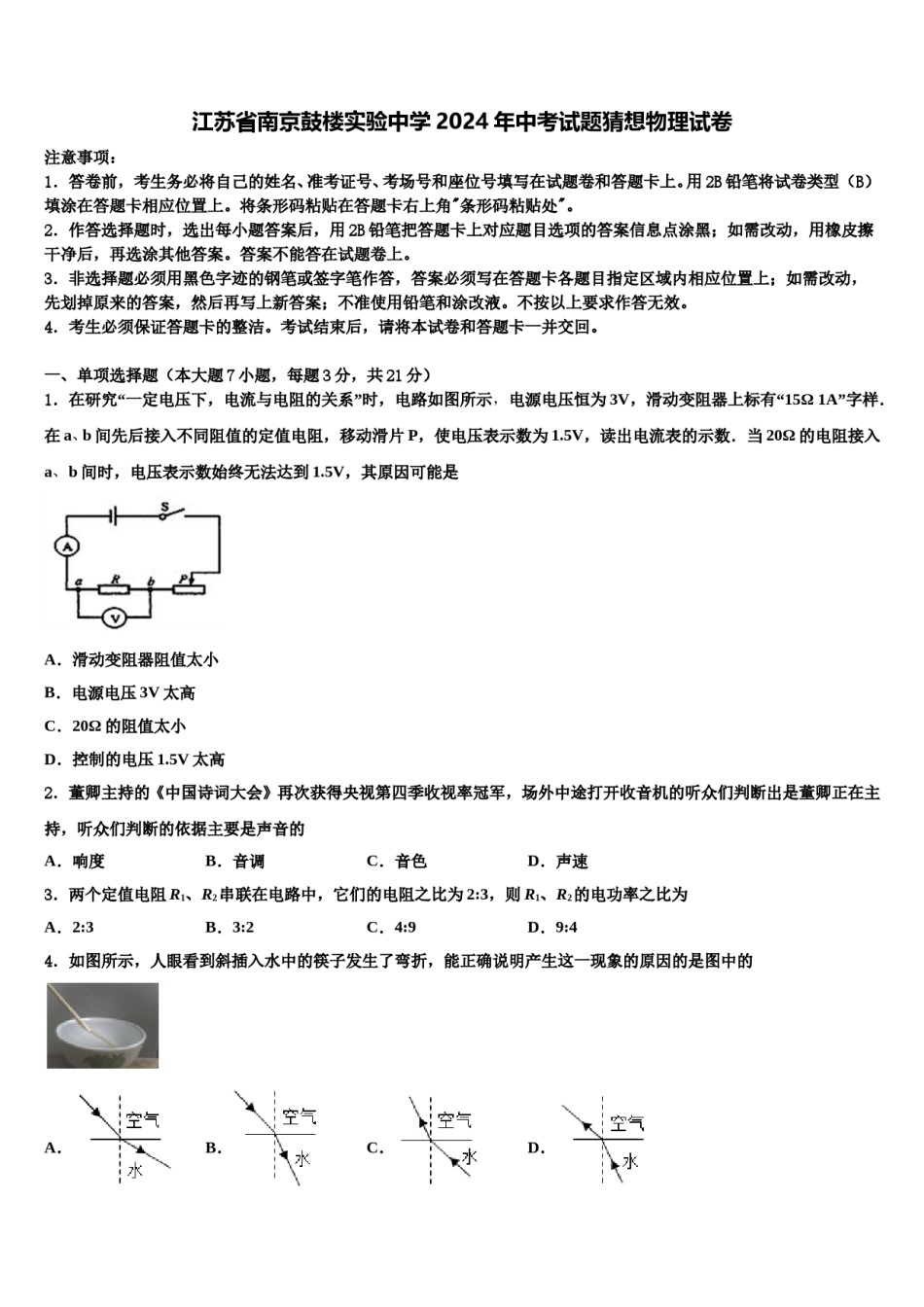

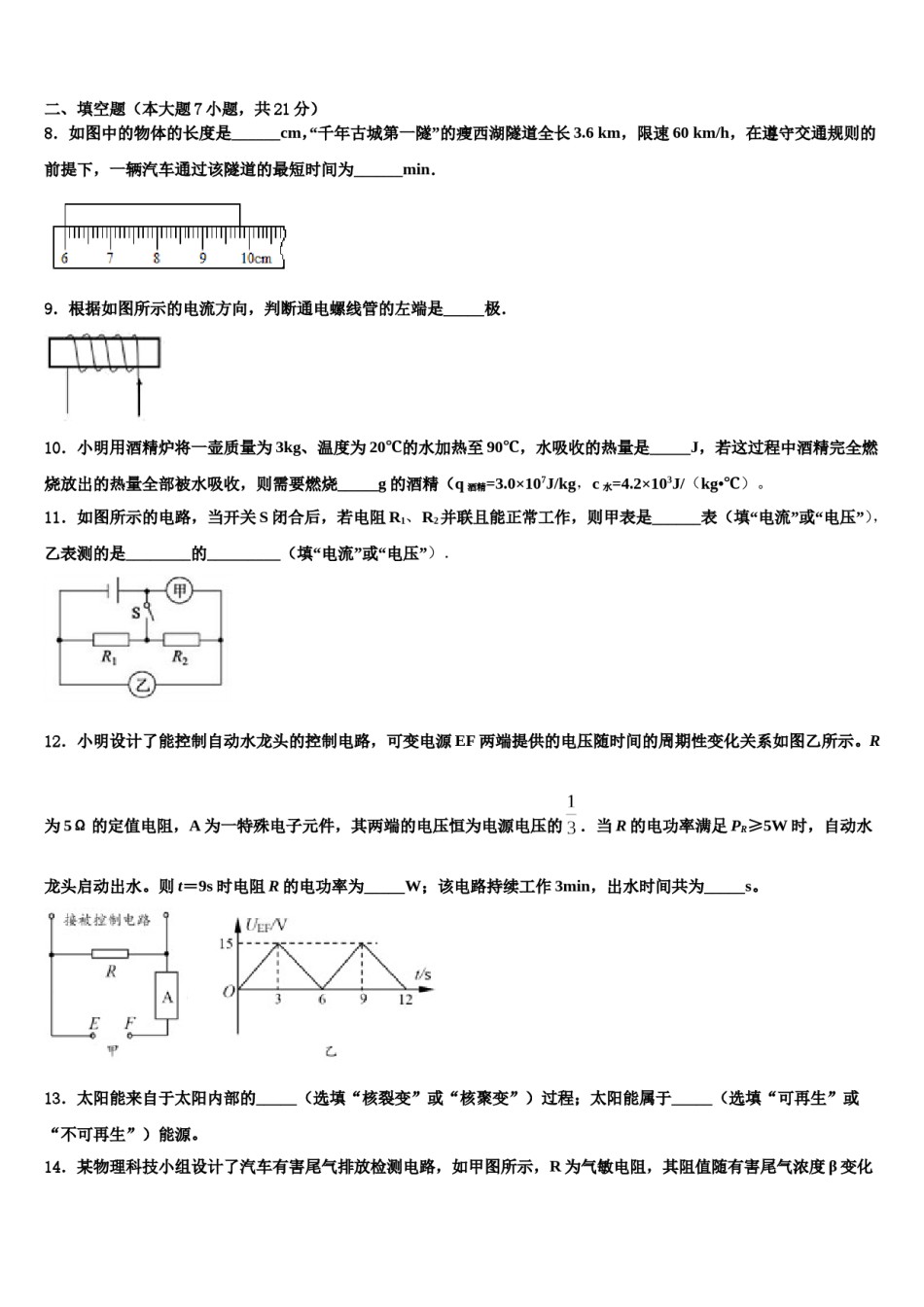

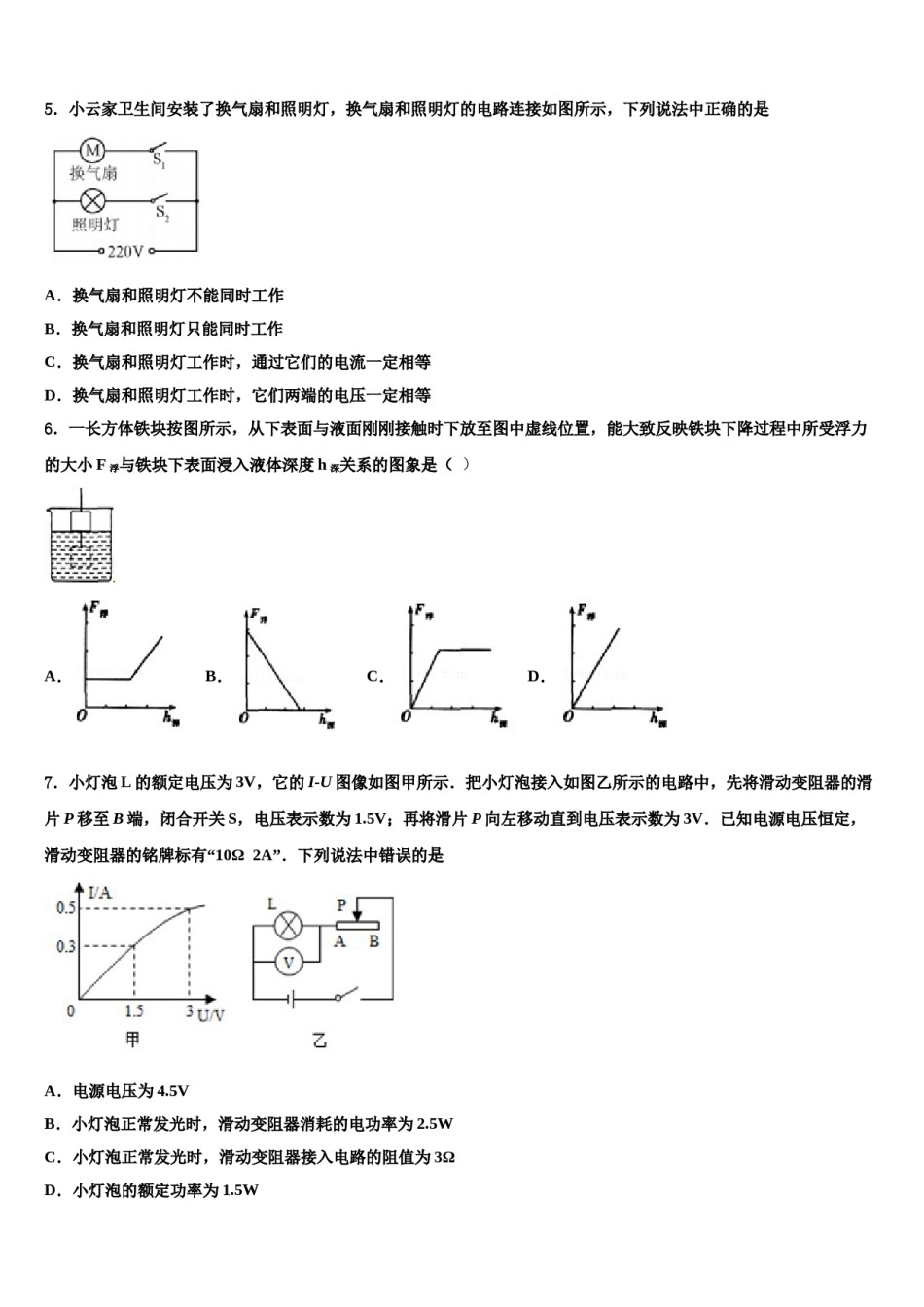

江苏省南京鼓楼实验中学2024年中考试题猜想物理试卷注意事项：1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。一、单项选择题（本大题7小题，每题3分，共21分）1．在研究“一定电压下，电流与电阻的关系”时，电路如图所示，电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是A．滑动变阻器阻值太小B．电源电压3V太高C．20Ω的阻值太小D．控制的电压1.5V太高2．董卿主持的《中国诗词大会》再次获得央视第四季收视率冠军，场外中途打开收音机的听众们判断出是董卿正在主持，听众们判断的依据主要是声音的A．响度B．音调C．音色D．声速3．两个定值电阻R1、R2串联在电路中，它们的电阻之比为2:3，则R1、R2的电功率之比为A．2:3B．3:2C．4:9D．9:44．如图所示，人眼看到斜插入水中的筷子发生了弯折，能正确说明产生这一现象的原因的是图中的A．B．C．D．5．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等6．一长方体铁块按图所示，从下表面与液面刚刚接触时下放至图中虚线位置，能大致反映铁块下降过程中所受浮力的大小F浮与铁块下表面浸入液体深度h深关系的图象是（）A．B．C．D．7．小灯泡L的额定电压为3V，它的I-U图像如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω2A”．下列说法中错误的是A．电源电压为4.5VB．小灯泡正常发光时，滑动变阻器消耗的电功率为2.5WC．小灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD．小灯泡的额定功率为1.5W二、填空题（本大题7小题，共21分）8．如图中的物体的长度是______cm，“千年古城第一隧”的瘦西湖隧道全长3.6km，限速60km/h，在遵守交通规则的前提下，一辆汽车通过该隧道的最短时间为______min．9．根据如图所示的电流方向，判断通电螺线管的左端是_____极．10．小明用酒精炉将一壶质量为3kg、温度为20℃的水加热至90℃，水吸收的热量是_____J，若这过程中酒精完全燃烧放出的热量全部被水吸收，则需要燃烧_____g的酒精（q酒精=3.0×107J/kg，c水=4.2×103J/（kg•℃）。11．如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是______表（填“电流”或“电压”），乙表测的是________的_________（填“电流”或“电压”）．12．小明设计了能控制自动水龙头的控制电路，可变电源EF两端提供的电压随时间的周期性变化关系如图乙所示。R为5Ω的定值电阻，A为一特殊电子元件，其两端的电压恒为电源电压的．当R的电功率满足PR≥5W时，自动水龙头启动出水。则t＝9s时电阻R的电功率为_____W；该电路持续工作3min，出水时间共为_____s。13．太阳能来自于太阳内部的_____（选填“核裂变”或“核聚变”）过程；太阳能属于_____（选填“可再生”或“不可再生”）能源。14．某物理科技小组设计了汽车有害尾气排放检测电路，如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变．当有害尾气浓度...
