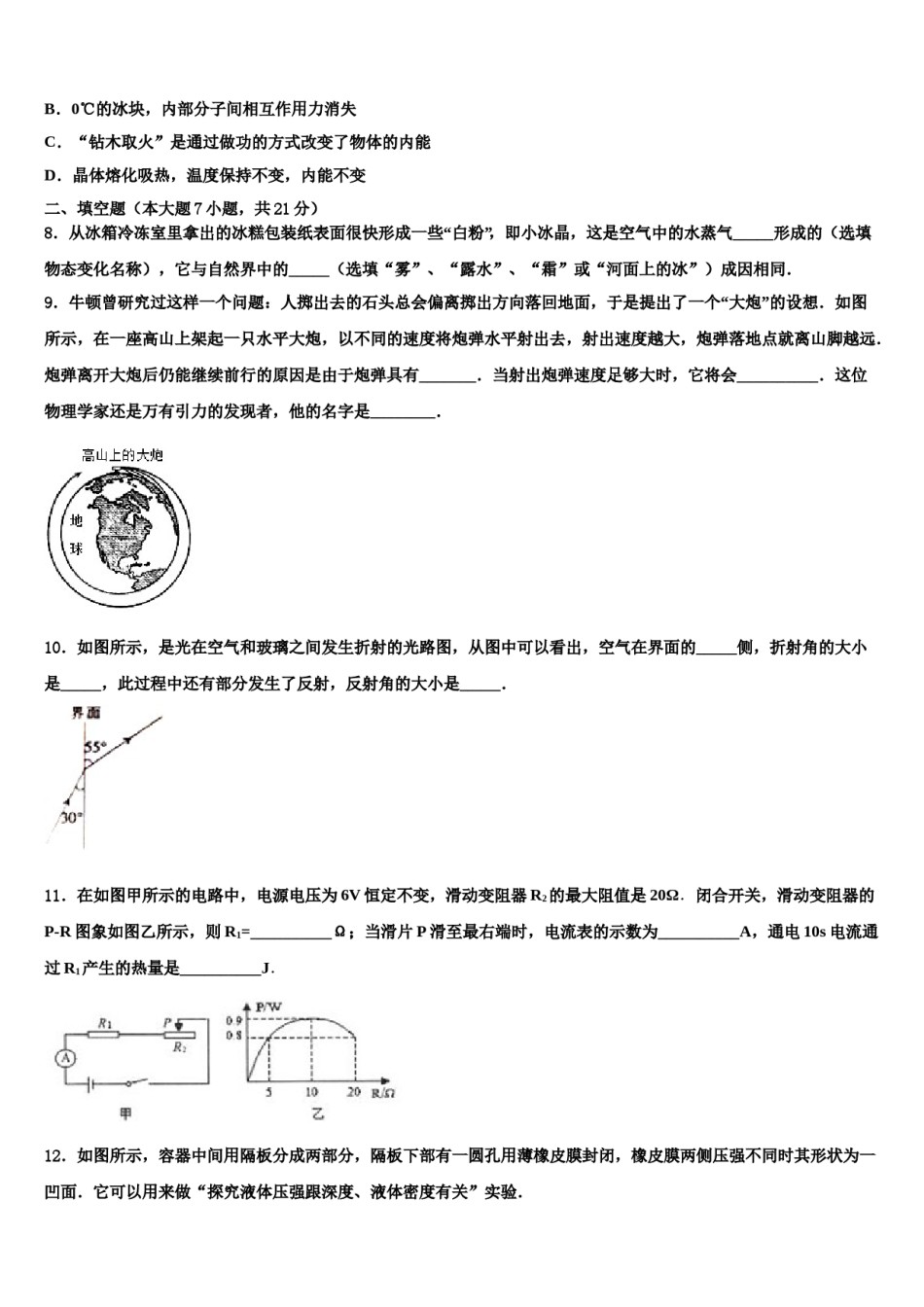

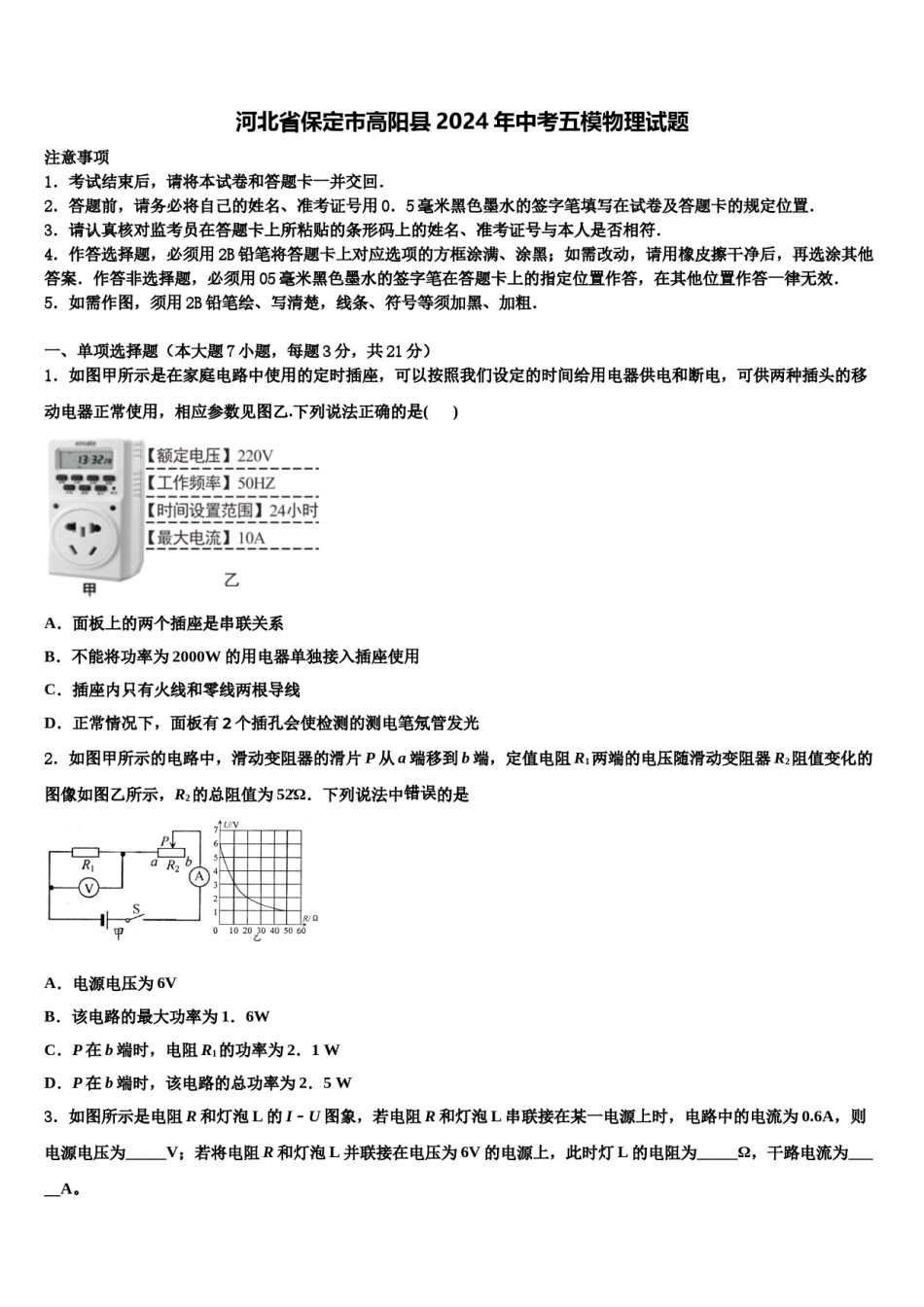

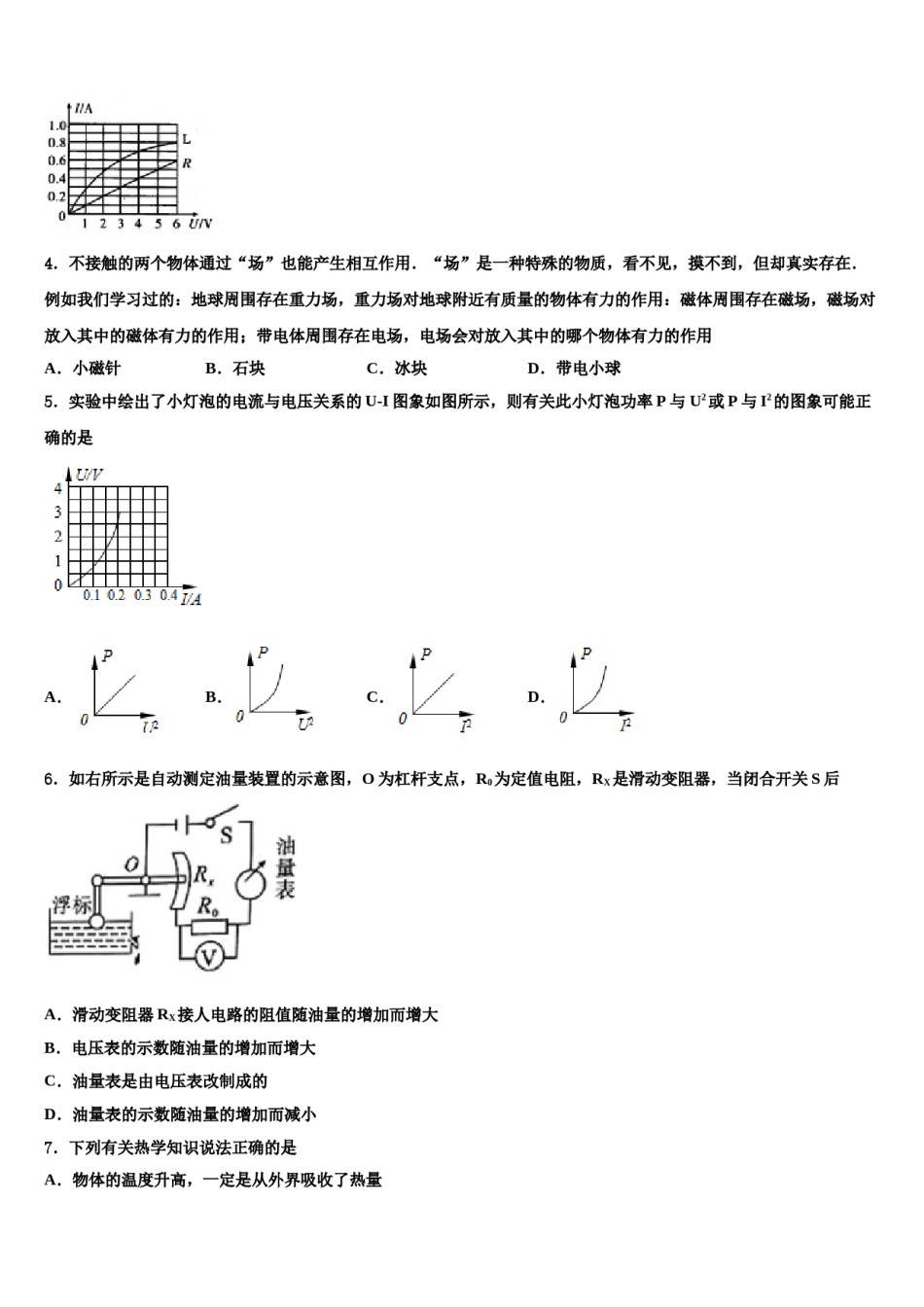

河北省保定市高阳县2024年中考五模物理试题注意事项1．考试结束后，请将本试卷和答题卡一并交回．2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．一、单项选择题（本大题7小题，每题3分，共21分）1．如图甲所示是在家庭电路中使用的定时插座，可以按照我们设定的时间给用电器供电和断电，可供两种插头的移动电器正常使用，相应参数见图乙.下列说法正确的是()A．面板上的两个插座是串联关系B．不能将功率为2000W的用电器单独接入插座使用C．插座内只有火线和零线两根导线D．正常情况下，面板有2个插孔会使检测的测电笔氖管发光2．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图乙所示，R2的总阻值为52Ώ．下列说法中错误的是A．电源电压为6VB．该电路的最大功率为1．6WC．P在b端时，电阻R1的功率为2．1WD．P在b端时，该电路的总功率为2．5W3．如图所示是电阻R和灯泡L的I﹣U图象，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6A，则电源电压为_____V；若将电阻R和灯泡L并联接在电压为6V的电源上，此时灯L的电阻为_____Ω，干路电流为_____A。4．不接触的两个物体通过“场”也能产生相互作用．“场”是一种特殊的物质，看不见，摸不到，但却真实存在．例如我们学习过的：地球周围存在重力场，重力场对地球附近有质量的物体有力的作用：磁体周围存在磁场，磁场对放入其中的磁体有力的作用；带电体周围存在电场，电场会对放入其中的哪个物体有力的作用A．小磁针B．石块C．冰块D．带电小球5．实验中绘出了小灯泡的电流与电压关系的U-I图象如图所示，则有关此小灯泡功率P与U2或P与I2的图象可能正确的是A．B．C．D．6．如右所示是自动测定油量装置的示意图，O为杠杆支点，R0为定值电阻，RX是滑动变阻器，当闭合开关S后A．滑动变阻器RX接人电路的阻值随油量的增加而增大B．电压表的示数随油量的增加而增大C．油量表是由电压表改制成的D．油量表的示数随油量的增加而减小7．下列有关热学知识说法正确的是A．物体的温度升高，一定是从外界吸收了热量B．0℃的冰块，内部分子间相互作用力消失C．“钻木取火”是通过做功的方式改变了物体的内能D．晶体熔化吸热，温度保持不变，内能不变二、填空题（本大题7小题，共21分）8．从冰箱冷冻室里拿出的冰糕包装纸表面很快形成一些“白粉”，即小冰晶，这是空气中的水蒸气_____形成的（选填物态变化名称），它与自然界中的_____（选填“雾”、“露水”、“霜”或“河面上的冰”）成因相同．9．牛顿曾研究过这样一个问题：人掷出去的石头总会偏离掷出方向落回地面，于是提出了一个“大炮”的设想．如图所示，在一座高山上架起一只水平大炮，以不同的速度将炮弹水平射出去，射出速度越大，炮弹落地点就离山脚越远．炮弹离开大炮后仍能继续前行的原因是由于炮弹具有_______．当射出炮弹速度足够大时，它将会__________．这位物理学家还是万有引力的发现者，他的名字是________．10．如图所示，是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的_____侧，折射角的大小是_____，此过程中还有部分发生了反射，反射角的大小是_____．11．在如图甲所示的电路中，电源电压为6V恒定不变，滑动变阻器R2的最大阻值是20Ω．闭合开关，滑动变阻器的P-R图象如图乙所示，则R1=__________Ω；当滑片P滑至最右端时，电流表的示数为__________A，通电10s电流通过R1产生的热量是__________J．12．如图所示，容器中间用隔板分成两部分，隔板下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时其形状为一凹面．它可以用来做“探究液体压强跟深度、液体密度有关”实验...
