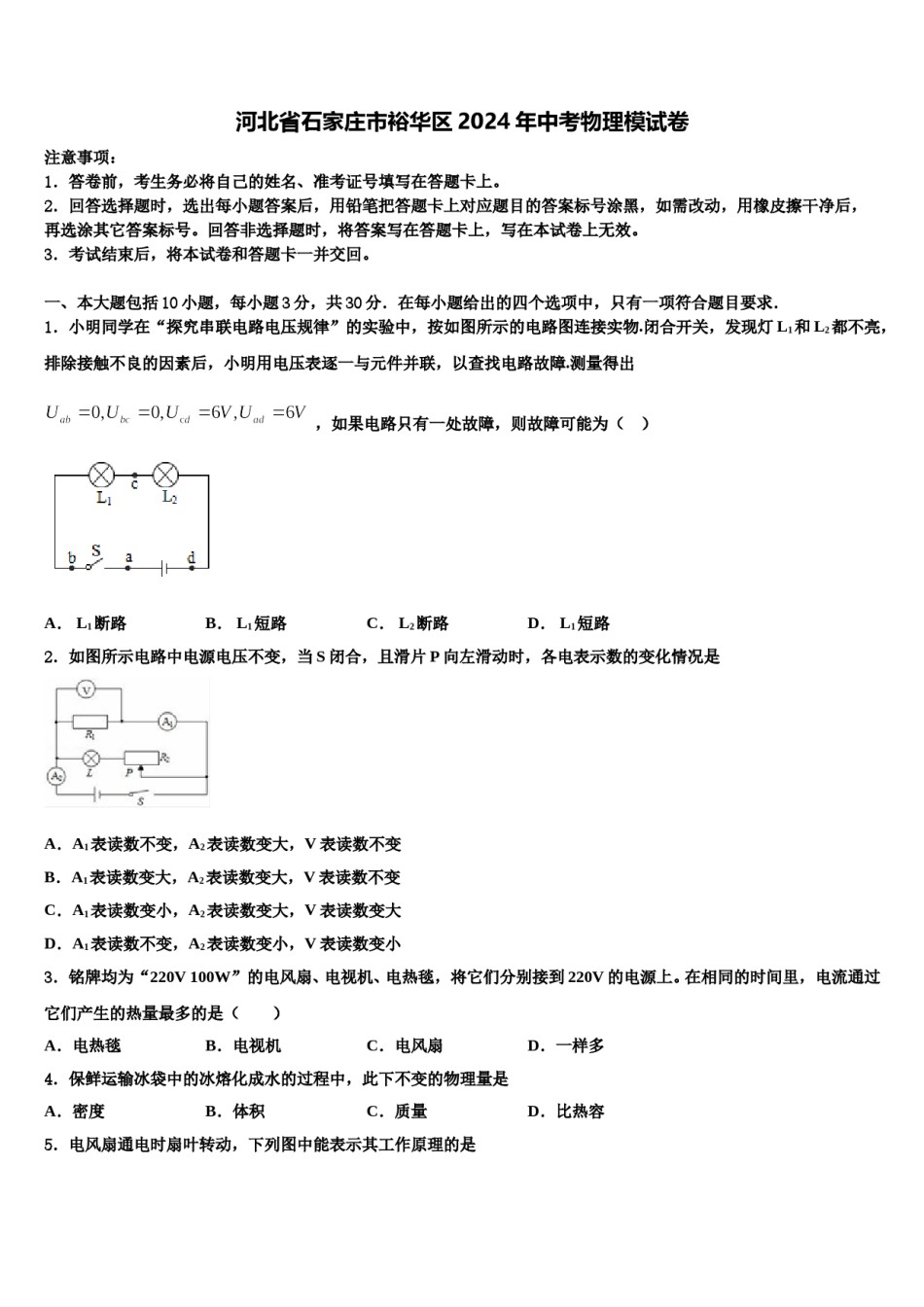

河北省石家庄市裕华区2024年中考物理模试卷注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。3．考试结束后，将本试卷和答题卡一并交回。一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．1．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物.闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找电路故障.测量得出，如果电路只有一处故障，则故障可能为（）A．L1断路B．L1短路C．L2断路D．L1短路2．如图所示电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是A．A1表读数不变，A2表读数变大，V表读数不变B．A1表读数变大，A2表读数变大，V表读数不变C．A1表读数变小，A2表读数变大，V表读数变大D．A1表读数不变，A2表读数变小，V表读数变小3．铭牌均为“220V100W”的电风扇、电视机、电热毯，将它们分别接到220V的电源上。在相同的时间里，电流通过它们产生的热量最多的是（）A．电热毯B．电视机C．电风扇D．一样多4．保鲜运输冰袋中的冰熔化成水的过程中，此下不变的物理量是A．密度B．体积C．质量D．比热容5．电风扇通电时扇叶转动，下列图中能表示其工作原理的是A．B．C．D．6．如图，用滑轮或滑轮组将重为G的物体匀速拉起，不计摩擦和绳重，机械效率最高的是A．B．C．D．7．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零．用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是A．开关S接触不良B．ac导线断路C．R1断路D．R2断路8．下列关于力的图示的说法中正确的是A．力的图示与力的示意图是一样的B．在同一受力图中，可根据需要选取不同的标度C．标度可任意选取D．以上说法都不正确9．为响应国家严禁在公共场所吸烟的规定，某同学没计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大．当电流表示数减小至某一值时，装置报警S闭合后，当有烟雾遮挡射向R的激光时（）A．R0两端电压增大B．电路消耗的总功率增大C．电压表与电流表的示数之比增大D．增大R0的阻值，可使装置在更高浓度烟雾下才报警10．下列操作说明声音的相关知识正确的是（）A．吹一细管，并将细管不断剪短，可以验证影响声音响度的因素B．将一个正在发声的音叉接近面颊，感到发麻，可以说明声音能够传递能量C．飞机旁边的工作人员佩戴耳罩是在传播过程中减弱噪声D．汽车上倒车雷达是根据电磁波传递信息，而轮船上的声呐是利用超声导航二、填空题（本大题包括7小题，每小题2分，共14分）11．如图1是电学实验中常用的一种测量仪表的表盘，它的名称叫_____表，使用时应该将它与被测对象_____联．图2为_____实验装置，若实验时玻璃管倾斜，则水银柱的高度将_____（选填“不变”、“变大”、“变小”）12．某小组测量酱油的密度，在烧杯中倒入适量的酱油，测出烧杯和酱油的总质量是824g,将烧杯中一部分酱油倒入量筒中，如甲图所示，测量烧杯和剩余酱油的质量时，所加砝码和游码位置如乙图所示，那么量筒中酱油的质量为_________g,由此可计算出酱油的密度为________kg/m313．如图所示，现在很多车主都在车上安装了行车记录仪，便于及时用摄像头将行车过程中发生的事情记录下来，拍摄时路上的行人和车辆与镜头的距离满足的条件是_______；在夜间为了拍出依旧清楚的画面，可以利用摄像头周边的多点______(选填“红外线”或“紫外线”)进行补光．14．如图所示的温度计的示数为_____℃．15．“炖汤”因味道好而深受人们的喜爱。“炖汤”就是把汤料和水置于炖盅内，而炖盅则浸在大煲的水中，并用蒸架把盅与煲底隔离，如下图所示。在大煲内的水沸腾过程中，煲盖与煲的缝隙间冒出大量的“白气”，这是_______现象(填物态变化)，煲盖不断跳动，这是水蒸气的___...
