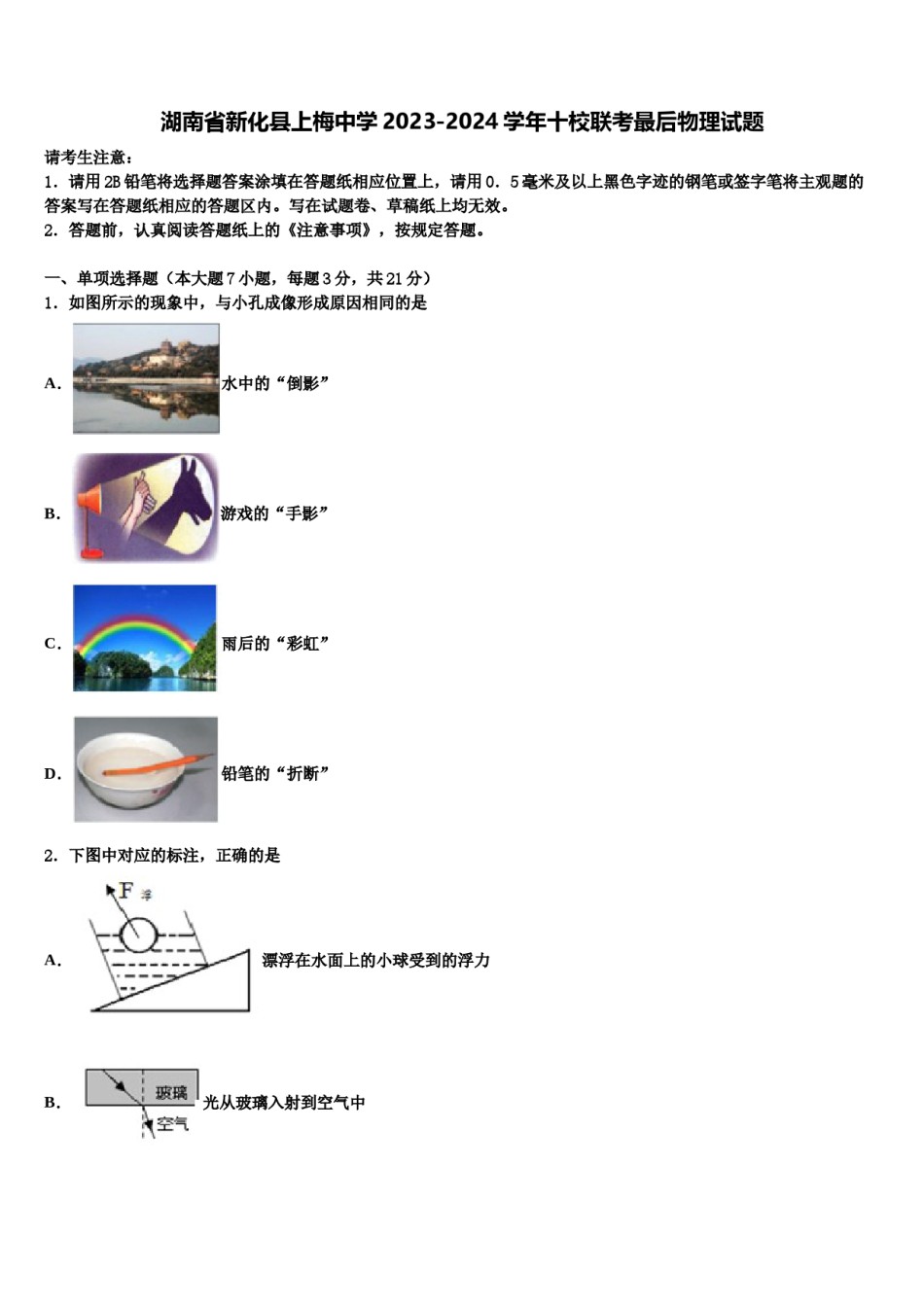

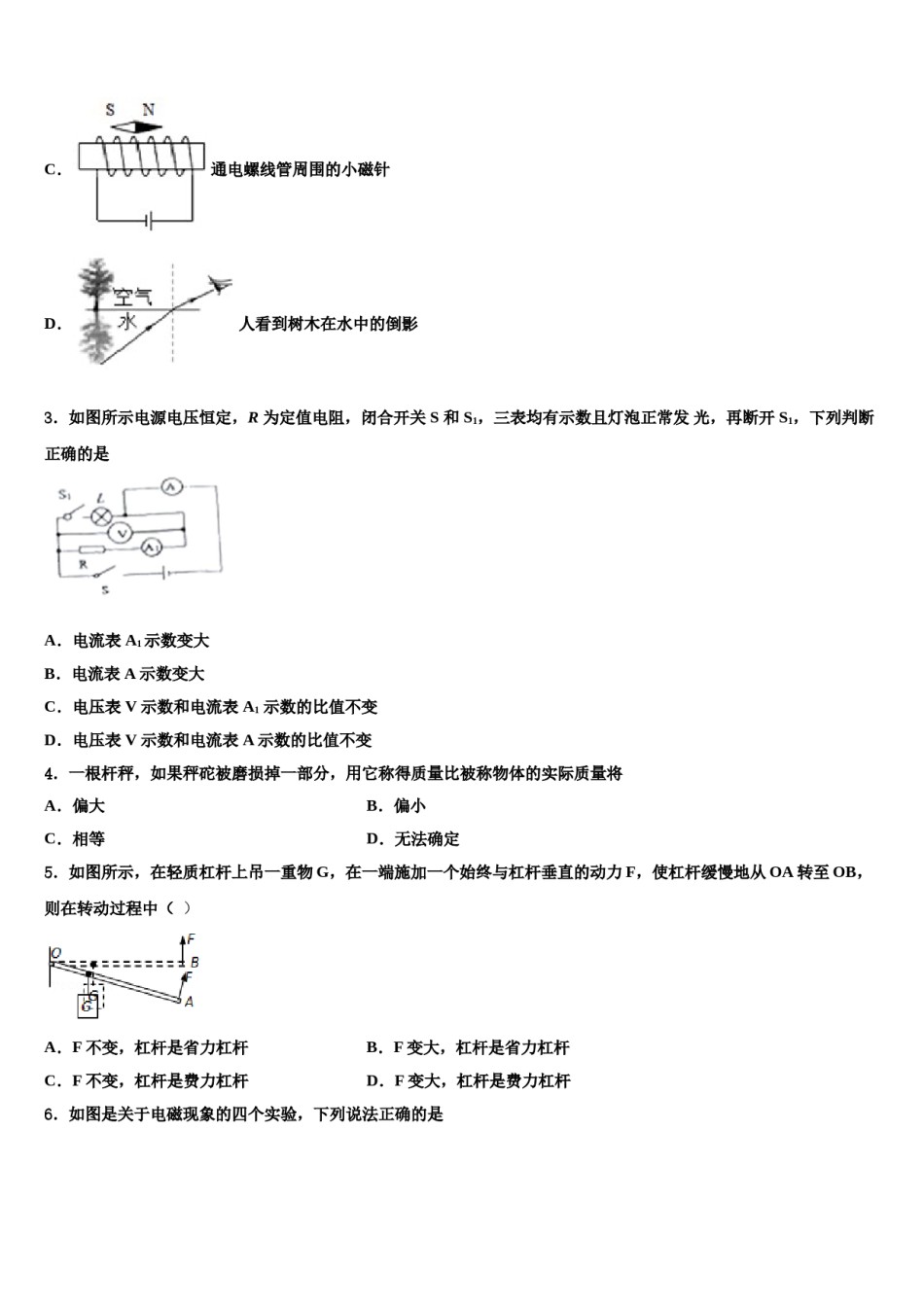

湖南省新化县上梅中学2023-2024学年十校联考最后物理试题请考生注意：1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。一、单项选择题（本大题7小题，每题3分，共21分）1．如图所示的现象中，与小孔成像形成原因相同的是A．水中的“倒影”B．游戏的“手影”C．雨后的“彩虹”D．铅笔的“折断”2．下图中对应的标注，正确的是A．漂浮在水面上的小球受到的浮力B．光从玻璃入射到空气中C．通电螺线管周围的小磁针D．人看到树木在水中的倒影3．如图所示电源电压恒定，R为定值电阻，闭合开关S和S1，三表均有示数且灯泡正常发光，再断开S1，下列判断正确的是A．电流表A1示数变大B．电流表A示数变大C．电压表V示数和电流表A1示数的比值不变D．电压表V示数和电流表A示数的比值不变4．一根杆秤，如果秤砣被磨损掉一部分，用它称得质量比被称物体的实际质量将A．偏大B．偏小C．相等D．无法确定5．如图所示，在轻质杠杆上吊一重物G，在一端施加一个始终与杠杆垂直的动力F，使杠杆缓慢地从OA转至OB，则在转动过程中（）A．F不变，杠杆是省力杠杆B．F变大，杠杆是省力杠杆C．F不变，杠杆是费力杠杆D．F变大，杠杆是费力杠杆6．如图是关于电磁现象的四个实验，下列说法正确的是A．是研究发电机工作原理的实验装置B．实验说明通电导体周围存在磁场C．是探究电磁铁磁性强弱的实验装置D．是探究电磁感应现象的实验装置7．(2017·宜昌)汽车停放在水平路面上，下列属于平衡力的是()A．汽车受到的重力和地球对汽车的引力B．汽车受到的重力和汽车对路面的压力C．汽车受到的重力和路面对汽车的支持力D．路面对汽车的支持力和汽车对路面的压力二、填空题（本大题7小题，共21分）8．小华在3s内将一个重100N的物体从斜面底部向上匀速拉到斜面的顶端，沿斜面的拉力F为75N，物体沿斜面移动的距离s为5m，上升的高度h为3m，则人对物体做功的功率是_____W；此斜面的机械效率为______；物体所受斜面的摩擦力______N．9．图是探究“通电螺线管外部的磁场方向”的实验装置．实验中，用小磁针的_____极指向来判断通电螺线管外部某点的磁场方向；断开开关，将电源的正负极对调，再闭合开关，观察小磁针的指向是否改变，此操作探究的问题是“通电螺线管外部的磁场方向与_____方向是否有关”．10．如图是一款能发电的魔方充电器，转动魔方时，他根据_____（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程_____能转化为电能，产生的电能储存于魔方内．魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的_____（选填“电源”或“用电器”）11．如图所示，一根足够长的轻质杠杆水平支在支架上，OA＝20cm，G1是边长为5cm的正方体，G2重为20N．当OB＝10cm时，绳子的拉力为_____N，此时G1对地面的压强为2×104Pa．现用一水平拉力使G2以5cm/s的速度向右匀速直线运动，经过_____s后，可使G1对地面的压力恰好为零．12．某班级组织了一次物理课外实践活动，试比较全班同学中从一楼爬上三楼过程中谁的爬楼功率最大．为了简便获得比赛结果，则活动中至少测量的物理量是：人体的体重和_____．实验结束后，有位质量为50kg同学进行爬杆训练，当他沿竖直杆匀速上爬时，人受到的摩擦力大小为_____N（g＝10N/kg）．13．近视眼镜的镜片是_____透镜．（选填“凸”或“凹”）14．如图所示为测量________的仪表，其示数如图所示为__________．三、作图题（共7分）15．如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生折射后的光路图。16．如图所示，A、B两物体以相同的速度向右做匀速直线运动（A、B相对静止）．请画出A的受力示意图．（_____）17．如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）四、实验题（本大题共5小题，共20分）18．小华在做“测量小灯泡电功率”的实验中...
