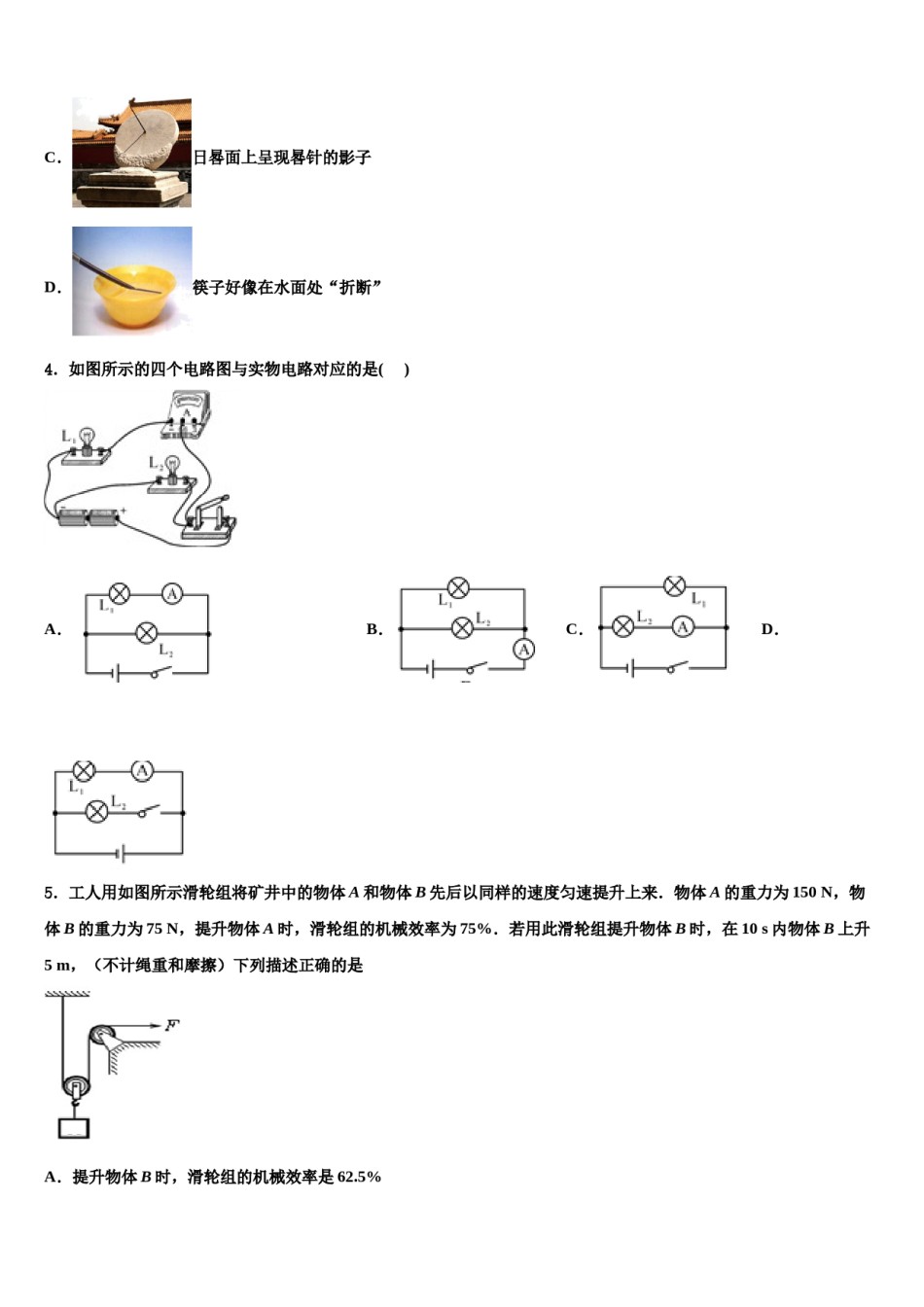

甘肃省兰州市城关区2024届中考联考物理试题注意事项：1．答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。一、单项选择题（本大题7小题，每题3分，共21分）1．如图所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，滑片P从最右端滑动最左端的过程中，小灯泡I﹣U关系图象如图乙所示，下列说法中错误的是A．电源电压为12VB．滑动变阻器的最大阻值为9ΩC．该电路总功率变化范围为12W∽24WD．小灯泡的额定功率为12W2．下列实验装置图中，能用来说明磁场对通电导线有力的作用的是（）A．B．C．D．3．图所示的光现象中，由于光的折射形成的是A．塔在水中形成“倒影”B．景物在凸面镜中成像C．日晷面上呈现晷针的影子D．筷子好像在水面处“折断”4．如图所示的四个电路图与实物电路对应的是()A．B．C．D．5．工人用如图所示滑轮组将矿井中的物体A和物体B先后以同样的速度匀速提升上来．物体A的重力为150N，物体B的重力为75N，提升物体A时，滑轮组的机械效率为75%．若用此滑轮组提升物体B时，在10s内物体B上升5m，（不计绳重和摩擦）下列描述正确的是A．提升物体B时，滑轮组的机械效率是62.5%B．提升物体B时，拉力F的功率是62.5WC．提升物体B时，拉力F所做的功是62.5JD．提升物体A时，拉力F的功率是50W6．如图所示，中国科技馆的“探索与发现A厅”中有一个“电磁感应摆”，甲、乙两线圈分别被悬挂在两个蹄形磁体的磁场中，两线圈通过导线连接在一起并构成一个闭合的回路，用手使甲线圈在磁场中摆动时，乙线圈也会随之摆动起来．关于此现象，下列说法中正确的是（）A．根据甲线圈摆动的原理可以制成电动机B．乙线圈摆动的过程中电能转化为机械能C．甲线圈相当于用电器，乙线圈相当于电源D．若使乙线圈摆动，则甲线圈中不会有电流7．如图所示，水平路面由三段长度相等的粗糙区域组成．在2N水平拉力F的作用下，物块体积忽略不计从区域的最左端由静止开始运动，在刚进入区域时撤去拉力，物块最终停在区域的最右端．如图为物块在区域和上运动的图象，则A．区域路面的粗糙程度比的大B．拉力在区域中做功的功率比的小C．物块在区域上所受的摩擦力等于2ND．物块在区域上运动的时间可能为1s二、填空题（本大题7小题，共21分）8．长毛狗在家中的沙发上玩耍，淘气的小明用干燥的毯子将它包裹起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺猬，如图所示，狗毛是因为摩擦带上了________（填“同种”或“异种”）电荷而互相排斥的．在实验室中用到的________（填“验电器”或“试电笔”）就是利用这一原理制成的仪器．9．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片．那么，甲表是_____（选填“电流表”、“电压表”或“两种表都可以”），电阻R0的作用是_____．闭合开关S，秤盘内不放物体时，电子秤刻度表甲示数为_____．10．如图所示，弹簧测力计在使用前应该先_______，明确弹簧测力计的量程和______，此时弹簧测力计的示数为________N11．在“探究杠杆平衡的条件”实验中，为了知道动力和阻力的大小需要_____和钩码；为了能直接从杠杆上读出力臂，应使用带刻度的杠杆，且使杠杆在_____位置平衡。“探究二力平衡的条件”实验的目的是：探究当同一物体只受两个力作用而处于_____或匀速直线运动状态时，这两个力的_____、方向和作用线之间的关系。12．质量为60kg的小刚以4m/s的速度运动，质量为0.2kg的子弹以300m/s的速度飞行，则____的惯性更大（选填“小刚”或“子弹”）．13．如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是______表（填“电流”或“电压”），乙表测的是________的_________（填“电流”或“电压”）．14．如图所示的仪器A叫做_____，实验时可以通过观察两管中液面的_____...
