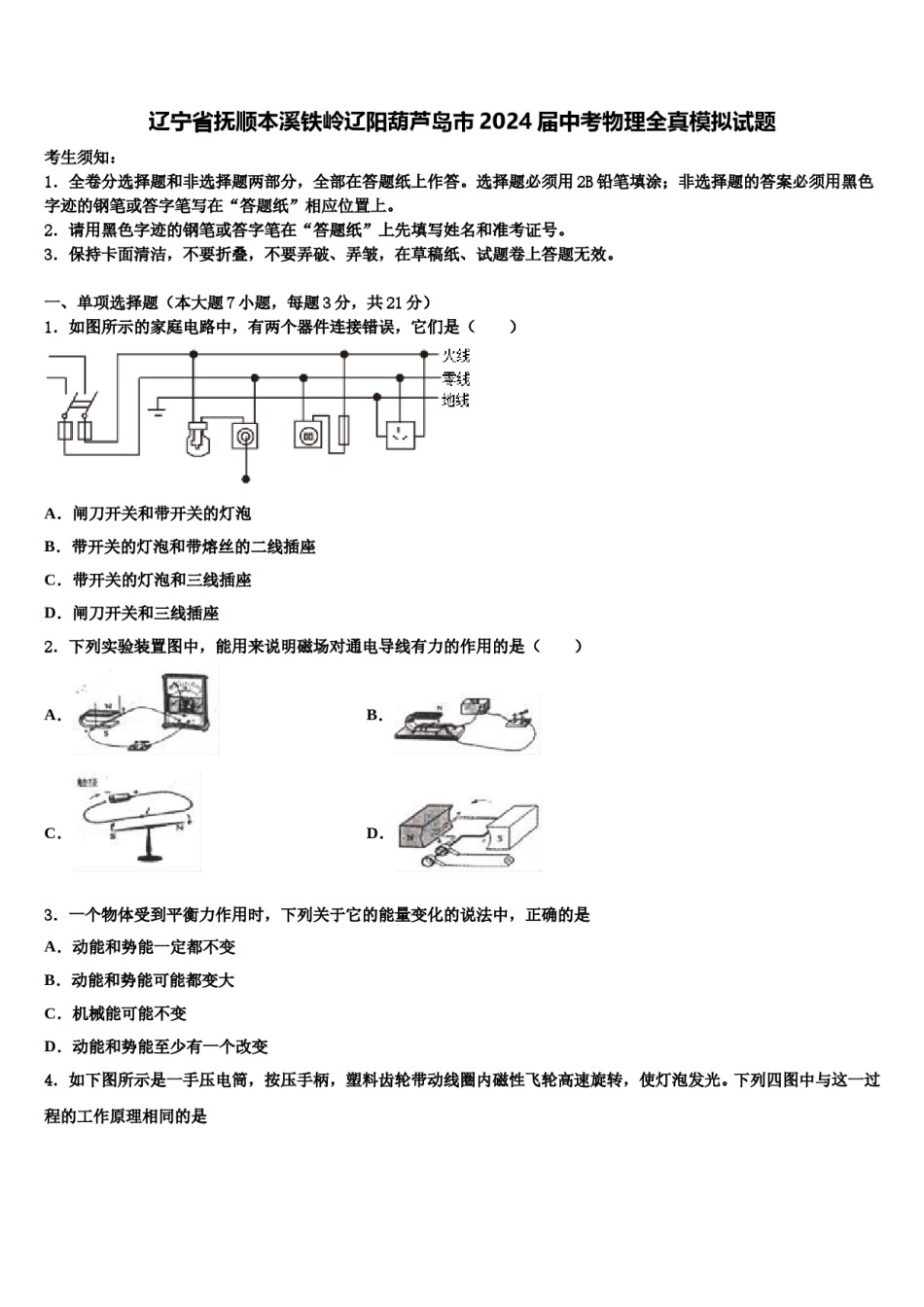

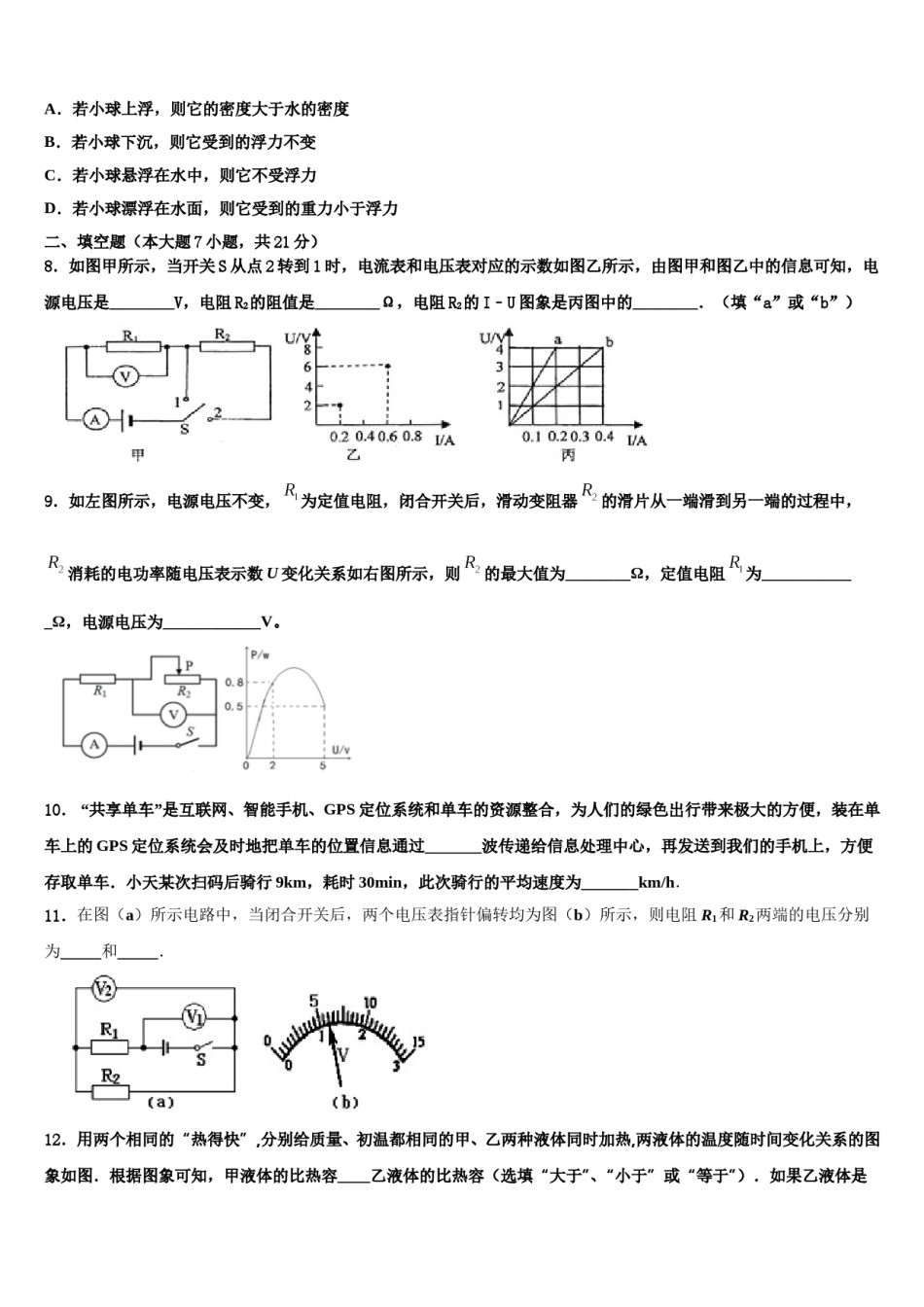

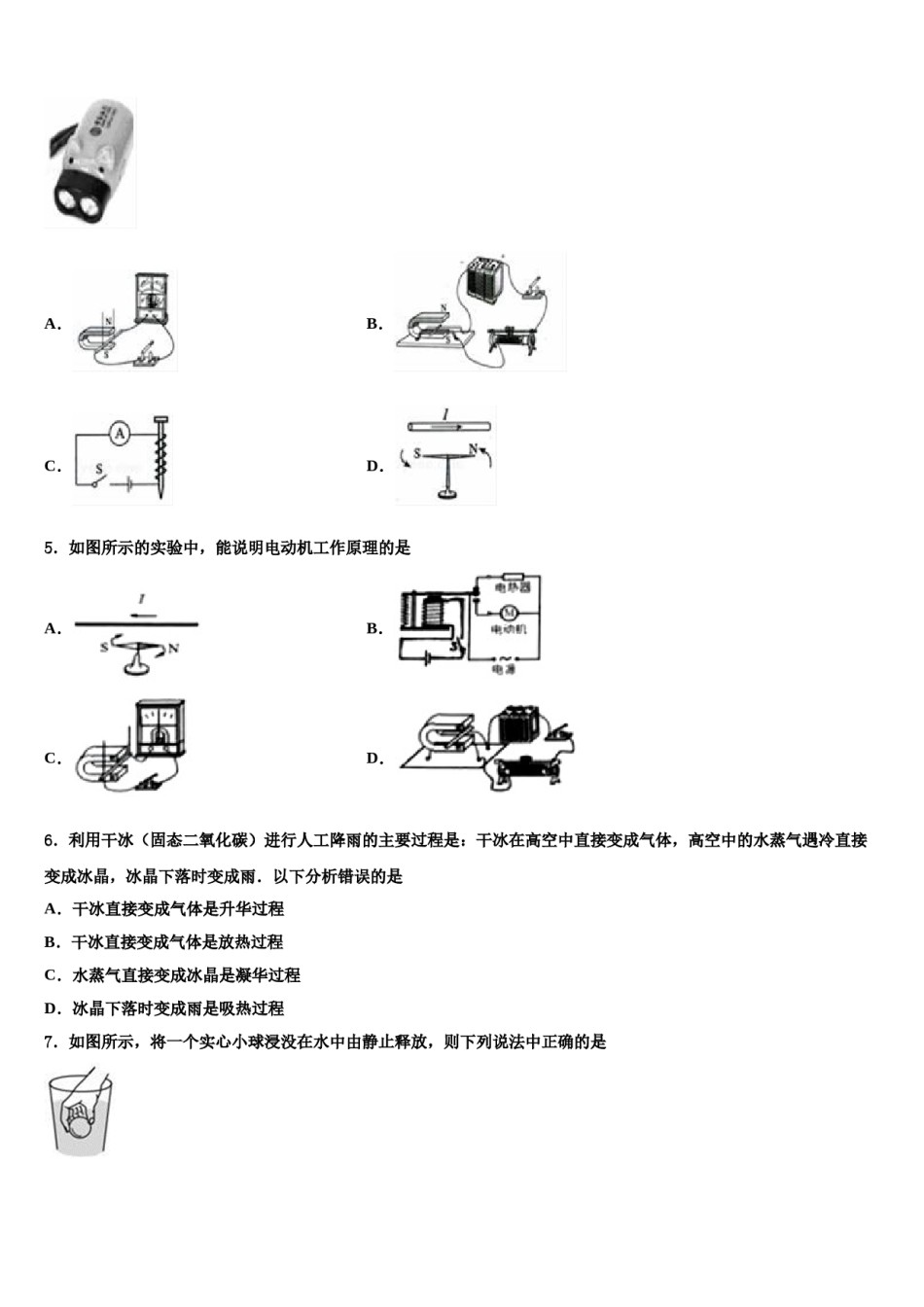

辽宁省抚顺本溪铁岭辽阳葫芦岛市2024届中考物理全真模拟试题考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。一、单项选择题（本大题7小题，每题3分，共21分）1．如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座2．下列实验装置图中，能用来说明磁场对通电导线有力的作用的是（）A．B．C．D．3．一个物体受到平衡力作用时，下列关于它的能量变化的说法中，正确的是A．动能和势能一定都不变B．动能和势能可能都变大C．机械能可能不变D．动能和势能至少有一个改变4．如下图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。下列四图中与这一过程的工作原理相同的是A．B．C．D．5．如图所示的实验中，能说明电动机工作原理的是A．B．C．D．6．利用干冰（固态二氧化碳）进行人工降雨的主要过程是：干冰在高空中直接变成气体，高空中的水蒸气遇冷直接变成冰晶，冰晶下落时变成雨．以下分析错误的是A．干冰直接变成气体是升华过程B．干冰直接变成气体是放热过程C．水蒸气直接变成冰晶是凝华过程D．冰晶下落时变成雨是吸热过程7．如图所示，将一个实心小球浸没在水中由静止释放，则下列说法中正确的是A．若小球上浮，则它的密度大于水的密度B．若小球下沉，则它受到的浮力不变C．若小球悬浮在水中，则它不受浮力D．若小球漂浮在水面，则它受到的重力小于浮力二、填空题（本大题7小题，共21分）8．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电阻R2的阻值是________Ω，电阻R2的I﹣U图象是丙图中的________．（填“a”或“b”）9．如左图所示，电源电压不变，为定值电阻，闭合开关后，滑动变阻器的滑片从一端滑到另一端的过程中，消耗的电功率随电压表示数U变化关系如右图所示，则的最大值为________Ω，定值电阻为____________Ω，电源电压为____________V。10．“共享单车”是互联网、智能手机、GPS定位系统和单车的资源整合，为人们的绿色出行带来极大的方便，装在单车上的GPS定位系统会及时地把单车的位置信息通过_______波传递给信息处理中心，再发送到我们的手机上，方便存取单车．小天某次扫码后骑行9km，耗时30min，此次骑行的平均速度为_______km/h．11．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为_____和_____．12．用两个相同的“热得快”,分别给质量、初温都相同的甲、乙两种液体同时加热,两液体的温度随时间变化关系的图象如图．根据图象可知，甲液体的比热容____乙液体的比热容（选填“大于”、“小于”或“等于”）．如果乙液体是水，那么质量为500g，初温为20℃的乙液体吸收1．89×105J的热量，乙液体的温度升高了_________℃（气压为一标准大气压）．13．为了确定标示不清的铅蓄电池的正、负极，小光同学将该电池和一螺线管相连，闭合开关S后，小磁针静止时的指向如图所示，由此可以判断，c端是铅蓄电池的__________极.14．如图所示,用同一滑轮按甲、乙两种方式匀速提升同一物体，物体重100N，滑轮重25N，绳重和摩擦不计.图甲中F甲=________N，图乙装置的机械效率η乙=______，若图乙中减小物重，机械效率将______.三、作图题（共7分）15．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路．16．小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成电路图．17．图甲是一个带开关和指示灯的三孔插座．小明发现当开关断开时指示灯不发光，插...
