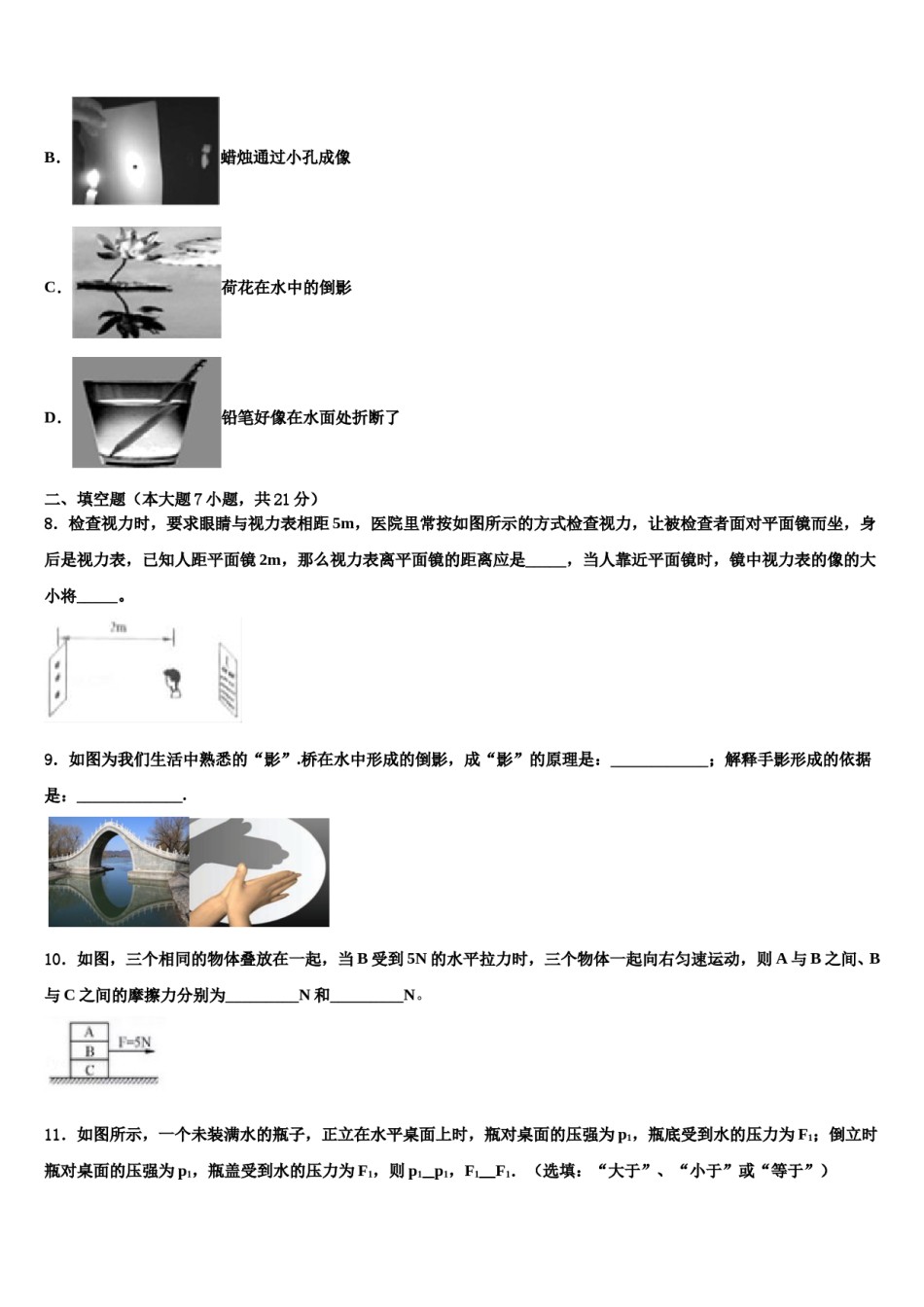

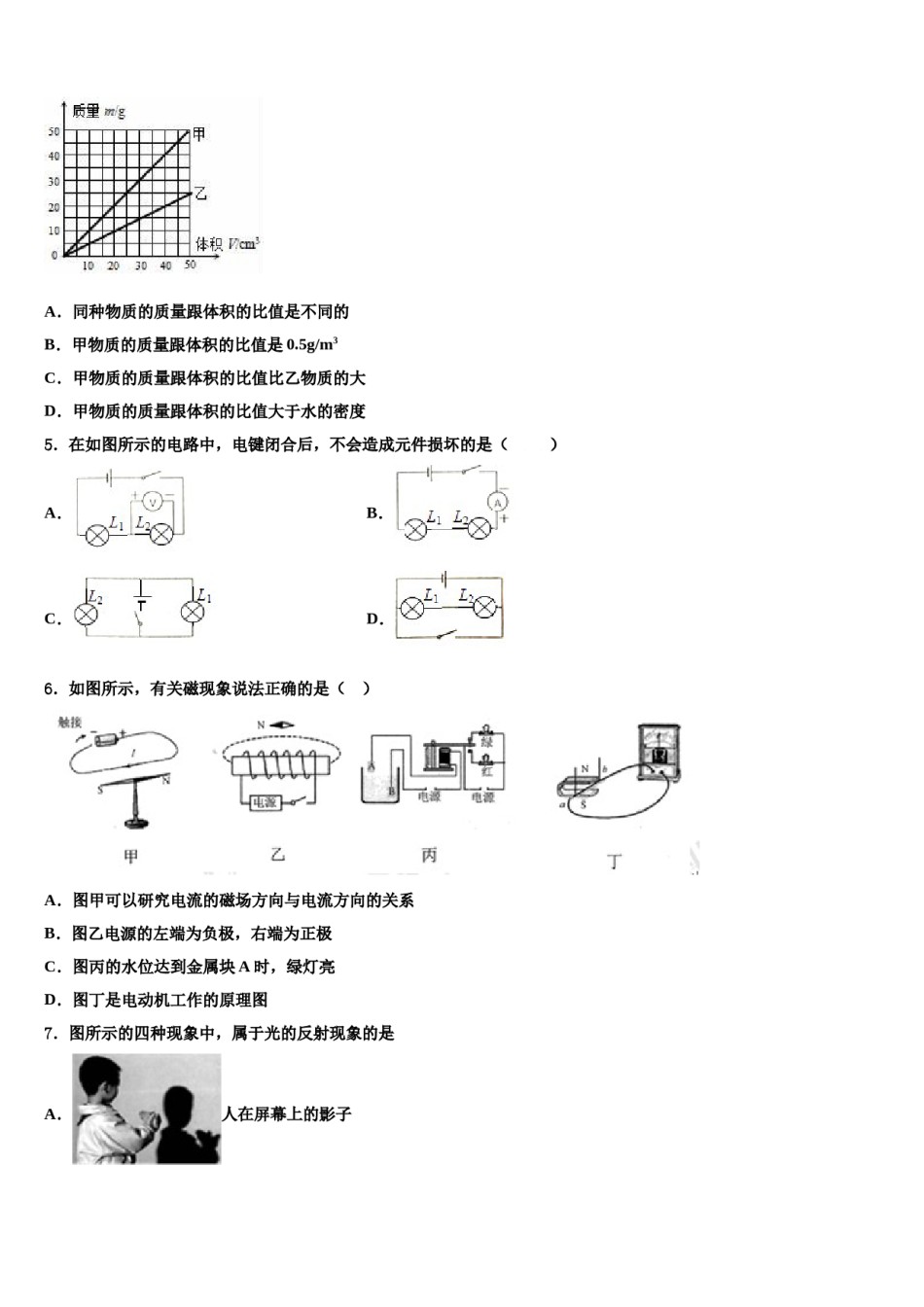

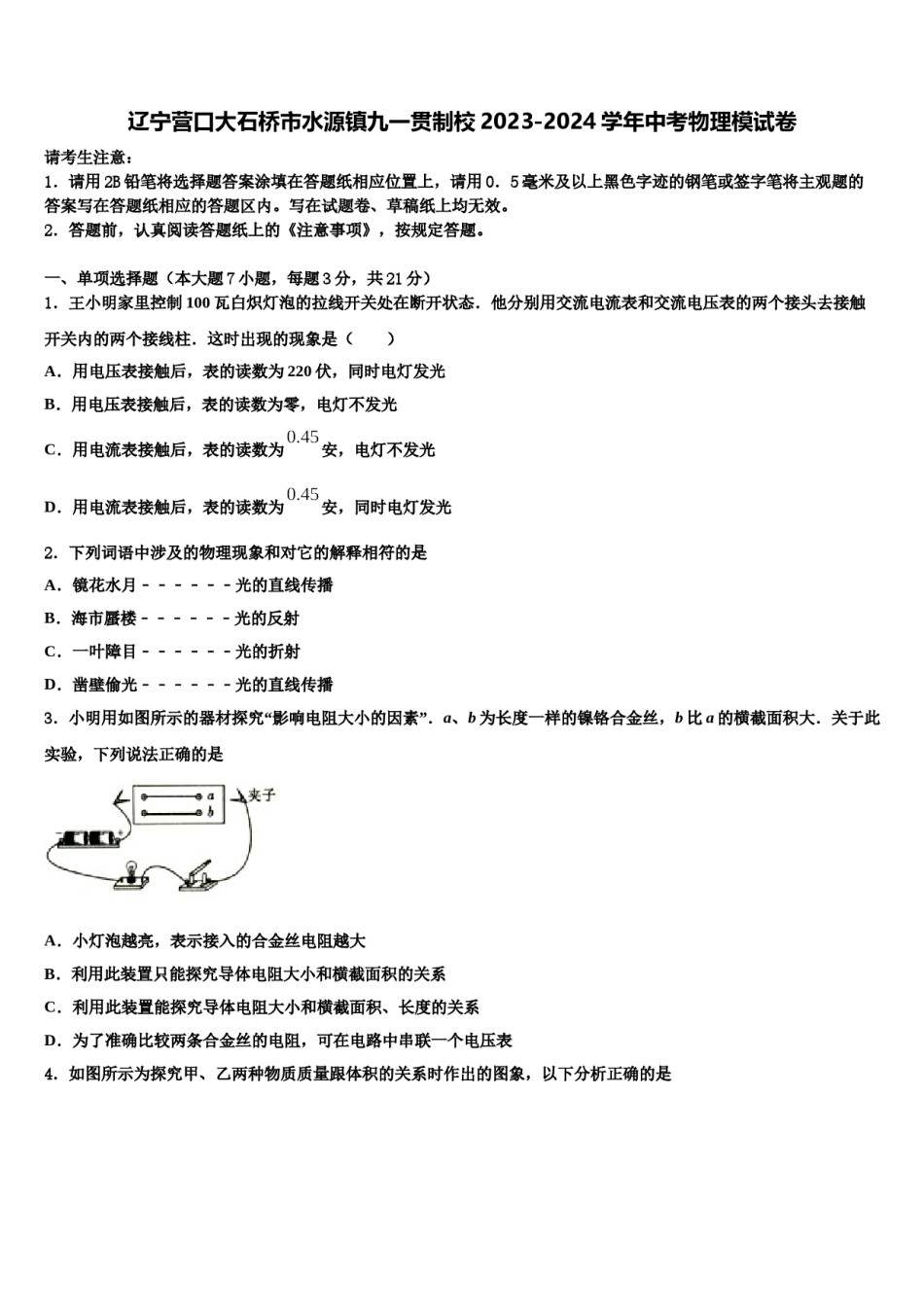

辽宁营口大石桥市水源镇九一贯制校2023-2024学年中考物理模试卷请考生注意：1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。一、单项选择题（本大题7小题，每题3分，共21分）1．王小明家里控制100瓦白炽灯泡的拉线开关处在断开状态．他分别用交流电流表和交流电压表的两个接头去接触开关内的两个接线柱．这时出现的现象是（）A．用电压表接触后，表的读数为220伏，同时电灯发光B．用电压表接触后，表的读数为零，电灯不发光C．用电流表接触后，表的读数为安，电灯不发光D．用电流表接触后，表的读数为安，同时电灯发光2．下列词语中涉及的物理现象和对它的解释相符的是A．镜花水月﹣﹣﹣﹣﹣﹣光的直线传播B．海市蜃楼﹣﹣﹣﹣﹣﹣光的反射C．一叶障目﹣﹣﹣﹣﹣﹣光的折射D．凿壁偷光﹣﹣﹣﹣﹣﹣光的直线传播3．小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表4．如图所示为探究甲、乙两种物质质量跟体积的关系时作出的图象，以下分析正确的是A．同种物质的质量跟体积的比值是不同的B．甲物质的质量跟体积的比值是0.5g/m3C．甲物质的质量跟体积的比值比乙物质的大D．甲物质的质量跟体积的比值大于水的密度5．在如图所示的电路中，电键闭合后，不会造成元件损坏的是（）A．B．C．D．6．如图所示，有关磁现象说法正确的是（）A．图甲可以研究电流的磁场方向与电流方向的关系B．图乙电源的左端为负极，右端为正极C．图丙的水位达到金属块A时，绿灯亮D．图丁是电动机工作的原理图7．图所示的四种现象中，属于光的反射现象的是A．人在屏幕上的影子B．蜡烛通过小孔成像C．荷花在水中的倒影D．铅笔好像在水面处折断了二、填空题（本大题7小题，共21分）8．检查视力时，要求眼睛与视力表相距5m，医院里常按如图所示的方式检查视力，让被检查者面对平面镜而坐，身后是视力表，已知人距平面镜2m，那么视力表离平面镜的距离应是_____，当人靠近平面镜时，镜中视力表的像的大小将_____。9．如图为我们生活中熟悉的“影”.桥在水中形成的倒影，成“影”的原理是：____________；解释手影形成的依据是：_____________.10．如图，三个相同的物体叠放在一起，当B受到5N的水平拉力时，三个物体一起向右匀速运动，则A与B之间、B与C之间的摩擦力分别为_________N和_________N。11．如图所示，一个未装满水的瓶子，正立在水平桌面上时，瓶对桌面的压强为p1，瓶底受到水的压力为F1；倒立时瓶对桌面的压强为p1，瓶盖受到水的压力为F1，则p1p1，F1F1．（选填：“大于”、“小于”或“等于”）12．小敏用水平方向的力F向前推动水平面上的木箱，如图甲所示，此过程中，推力F随时间t的变化情况如图乙所示,速度v随时间t的变化情况如图丙所示，则第1s内木箱受到的摩擦力为_________N，第2s木箱受到的合力为________N，从3s到5s内，推力对木箱做的功为________J．13．图(甲)是一把阴阳壶,壶把上开有两孔,可同时盛装两种液体,图(乙)为该壶的结构示意图,使用时,若捂住甲孔,则倒出的是____液体,这是由于______的作用.壶在水平桌面上静止时,受到的重力与支持力是一对______,重力的施力物体是_____.14．光在真空中传播的速度是___m/s．三、作图题（共7分）15．如图，F、O点分别为凸透镜的焦点和光心，完成光路图；（）16．木块从斜面上滑下，然后在粗糙水平面上滑动，画出木块在水平面上的受力情况。17．请画出漂浮在水面上的木块的受力示意图．四、实验题（本大题共5小题，共20分）18．小明同学在做“探究凸透镜成像规律”的实验中，先用焦距20cm的凸透镜进行实验。（1）如图在光屏得到的是清晰_____的实像。（选填“放大”“缩小”或“等...
