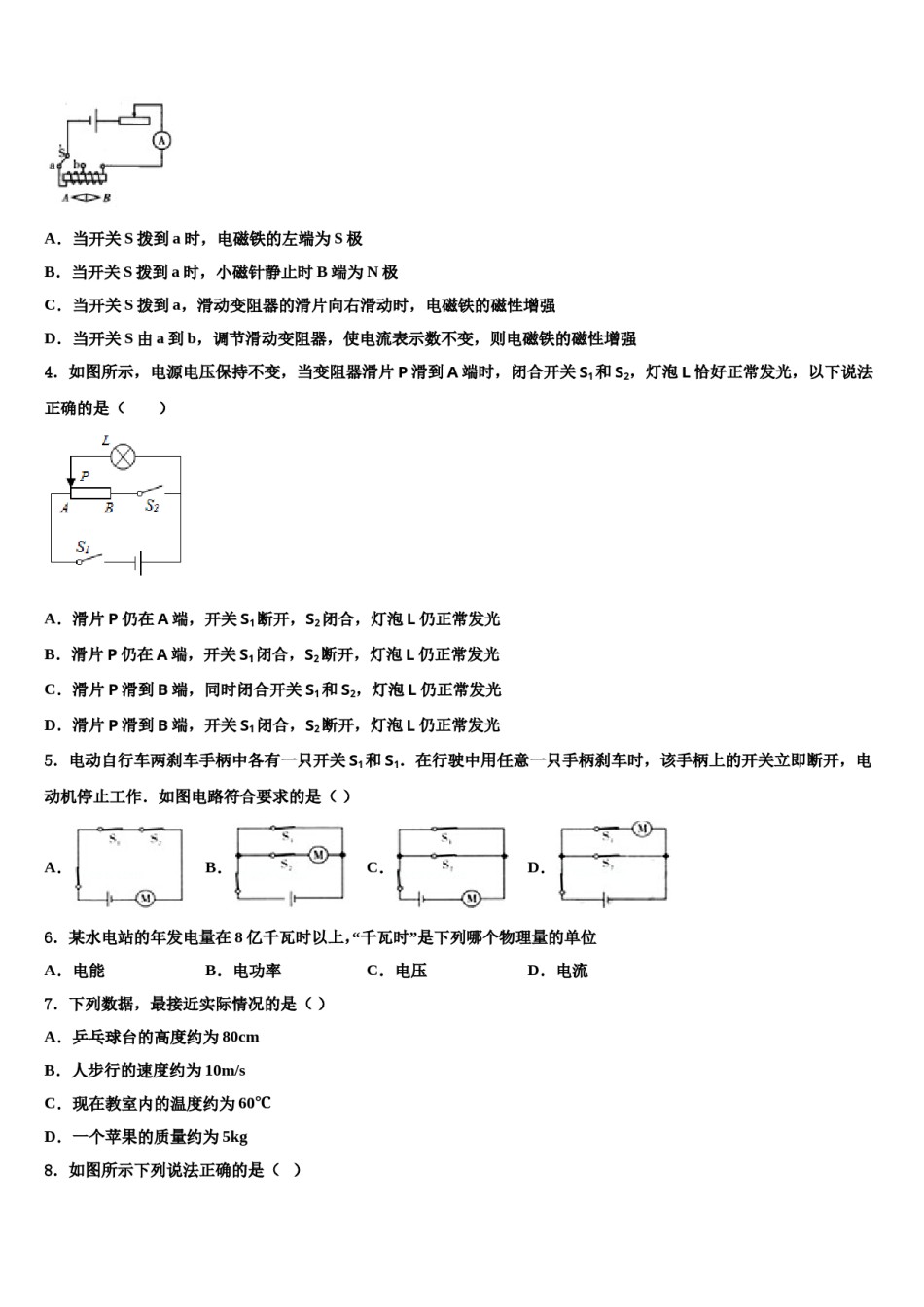

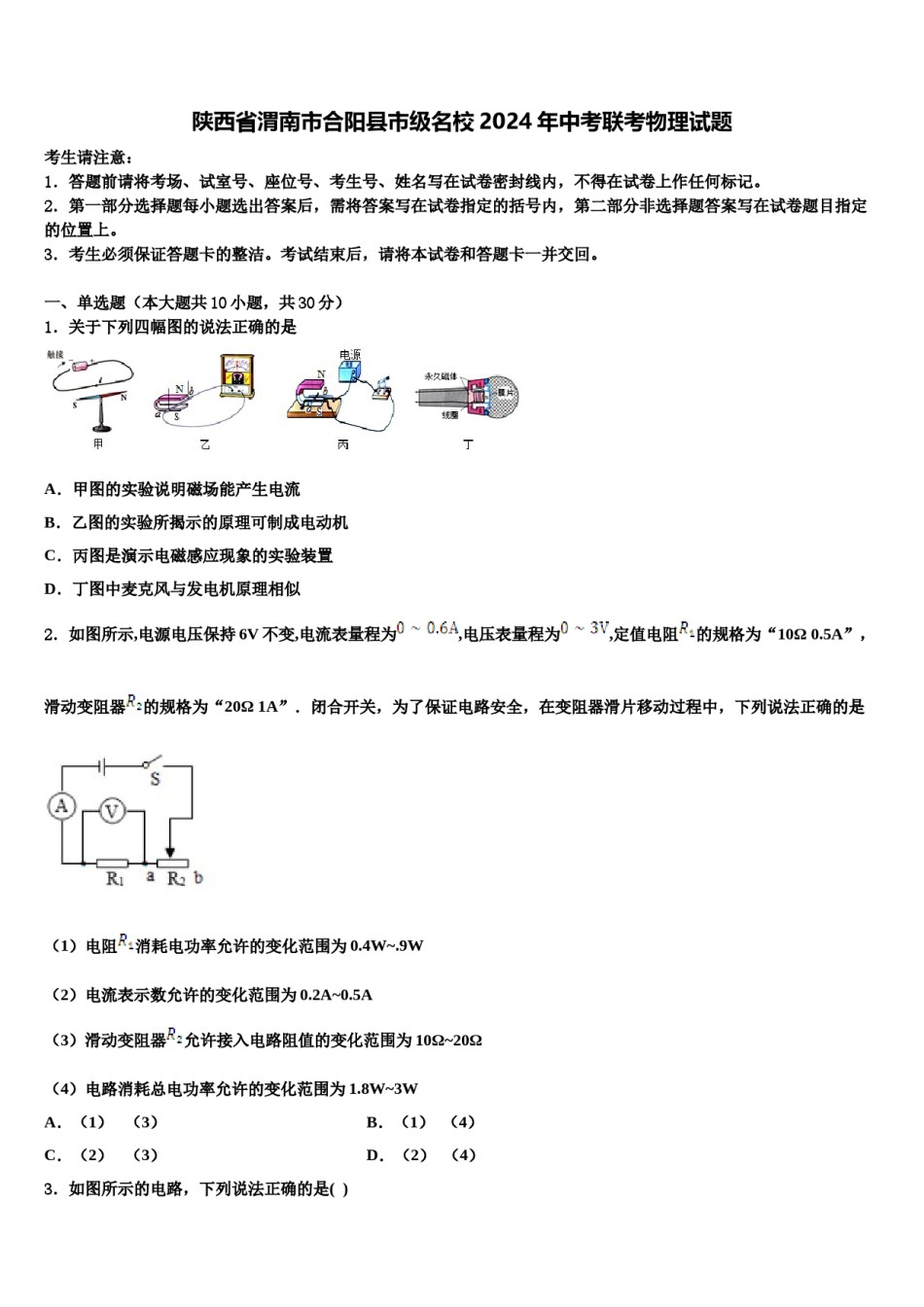

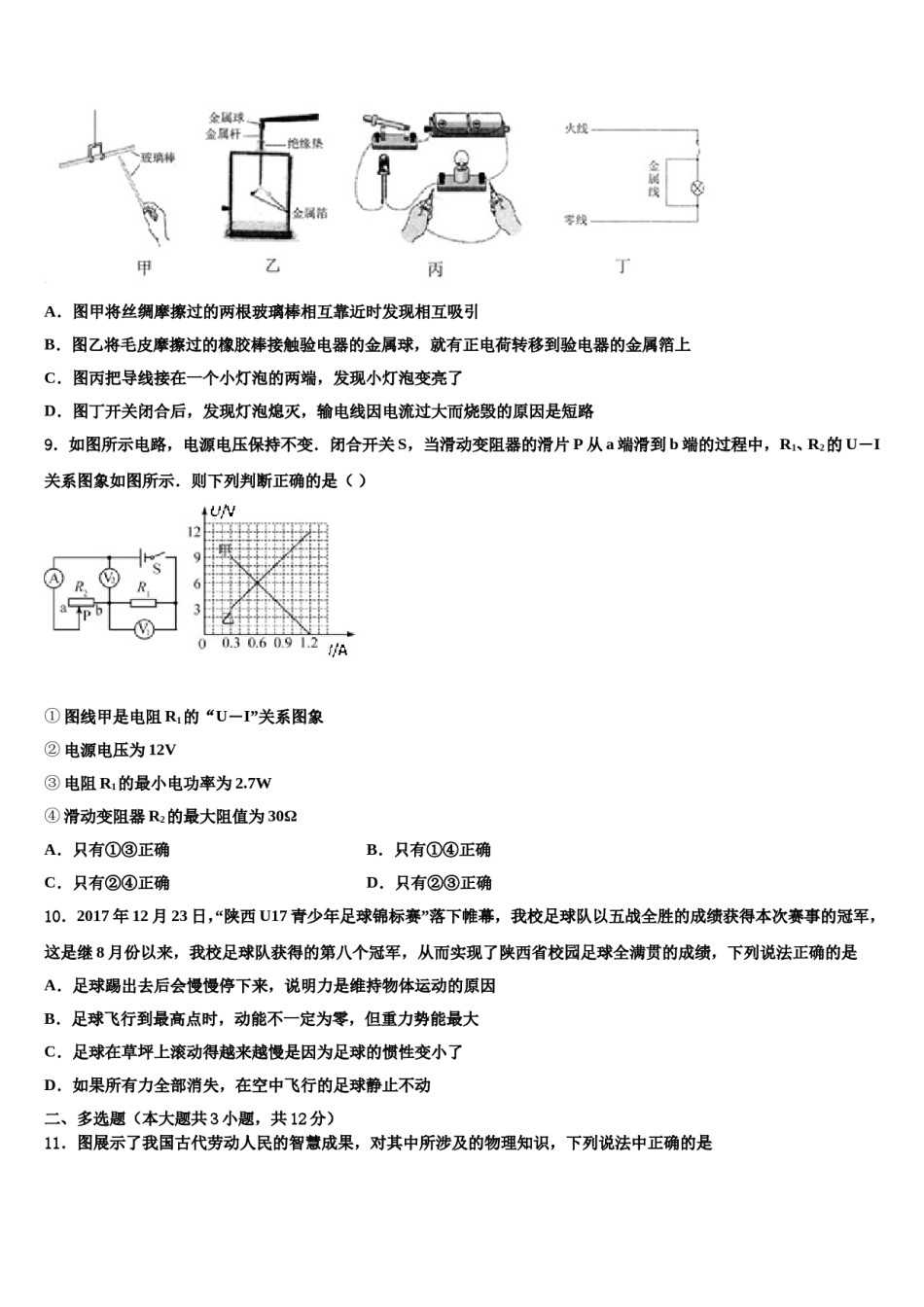

陕西省渭南市合阳县市级名校2024年中考联考物理试题考生请注意：1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。一、单选题（本大题共10小题，共30分）1．关于下列四幅图的说法正确的是A．甲图的实验说明磁场能产生电流,电压表量程为,定值电阻的规格为“10Ω0.5A”，B．乙图的实验所揭示的原理可制成电动机C．丙图是演示电磁感应现象的实验装置D．丁图中麦克风与发电机原理相似2．如图所示,电源电压保持6V不变,电流表量程为滑动变阻器的规格为“20Ω1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（1）电阻消耗电功率允许的变化范围为0.4W~.9W（2）电流表示数允许的变化范围为0.2A~0.5A（3）滑动变阻器允许接入电路阻值的变化范围为10Ω~20Ω（4）电路消耗总电功率允许的变化范围为1.8W~3WA．（1）（3）B．（1）（4）C．（2）（3）D．（2）（4）3．如图所示的电路，下列说法正确的是()A．当开关S拨到a时，电磁铁的左端为S极B．当开关S拨到a时，小磁针静止时B端为N极C．当开关S拨到a，滑动变阻器的滑片向右滑动时，电磁铁的磁性增强D．当开关S由a到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性增强4．如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（）A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光5．电动自行车两刹车手柄中各有一只开关S1和S1．在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．如图电路符合要求的是（）A．B．C．D．6．某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位A．电能B．电功率C．电压D．电流7．下列数据，最接近实际情况的是（）A．乒乓球台的高度约为80cmB．人步行的速度约为10m/sC．现在教室内的温度约为60℃D．一个苹果的质量约为5kg8．如图所示下列说法正确的是（）A．图甲将丝绸摩擦过的两根玻璃棒相互靠近时发现相互吸引B．图乙将毛皮摩擦过的橡胶棒接触验电器的金属球，就有正电荷转移到验电器的金属箔上C．图丙把导线接在一个小灯泡的两端，发现小灯泡变亮了D．图丁开关闭合后，发现灯泡熄灭，输电线因电流过大而烧毁的原因是短路9．如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U－I关系图象如图所示．则下列判断正确的是（）①图线甲是电阻R1的“U－I”关系图象②电源电压为12V③电阻R1的最小电功率为2.7W④滑动变阻器R2的最大阻值为30ΩA．只有①③正确B．只有①④正确C．只有②④正确D．只有②③正确10．2017年12月23日，“陕西U17青少年足球锦标赛”落下帷幕，我校足球队以五战全胜的成绩获得本次赛事的冠军，这是继8月份以来，我校足球队获得的第八个冠军，从而实现了陕西省校园足球全满贯的成绩，下列说法正确的是A．足球踢出去后会慢慢停下来，说明力是维持物体运动的原因B．足球飞行到最高点时，动能不一定为零，但重力势能最大C．足球在草坪上滚动得越来越慢是因为足球的惯性变小了D．如果所有力全部消失，在空中飞行的足球静止不动二、多选题（本大题共3小题，共12分）11．图展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识，下列说法中正确的是A．孔明灯在上升过程中，只受重力B．司南能够指南北是利用了磁体受地磁场的作用C．紫砂壶不属于连通器D．正在发声的编钟一定在振动12．如图所示，某同学用滑轮组将重为3.2N物体匀速提高2m，用了10s，已知滑轮组的机械效率为80%，下列说法正确的是（）A．拉力所做的有用功是6.4JB．拉力所做的总功是8JC．绳末端移动的速度是0.4m/sD．绳末端移动的距离是5...
