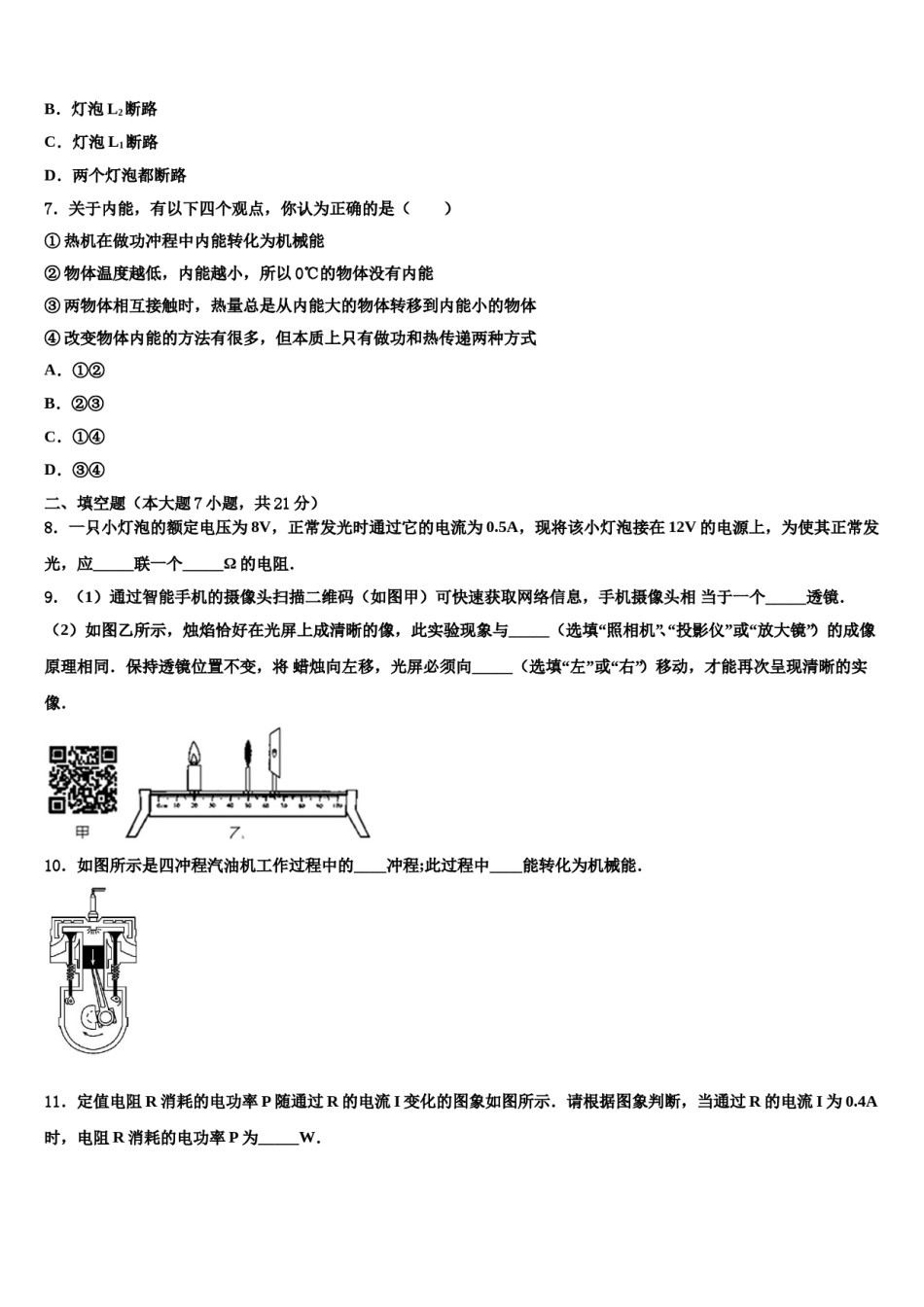

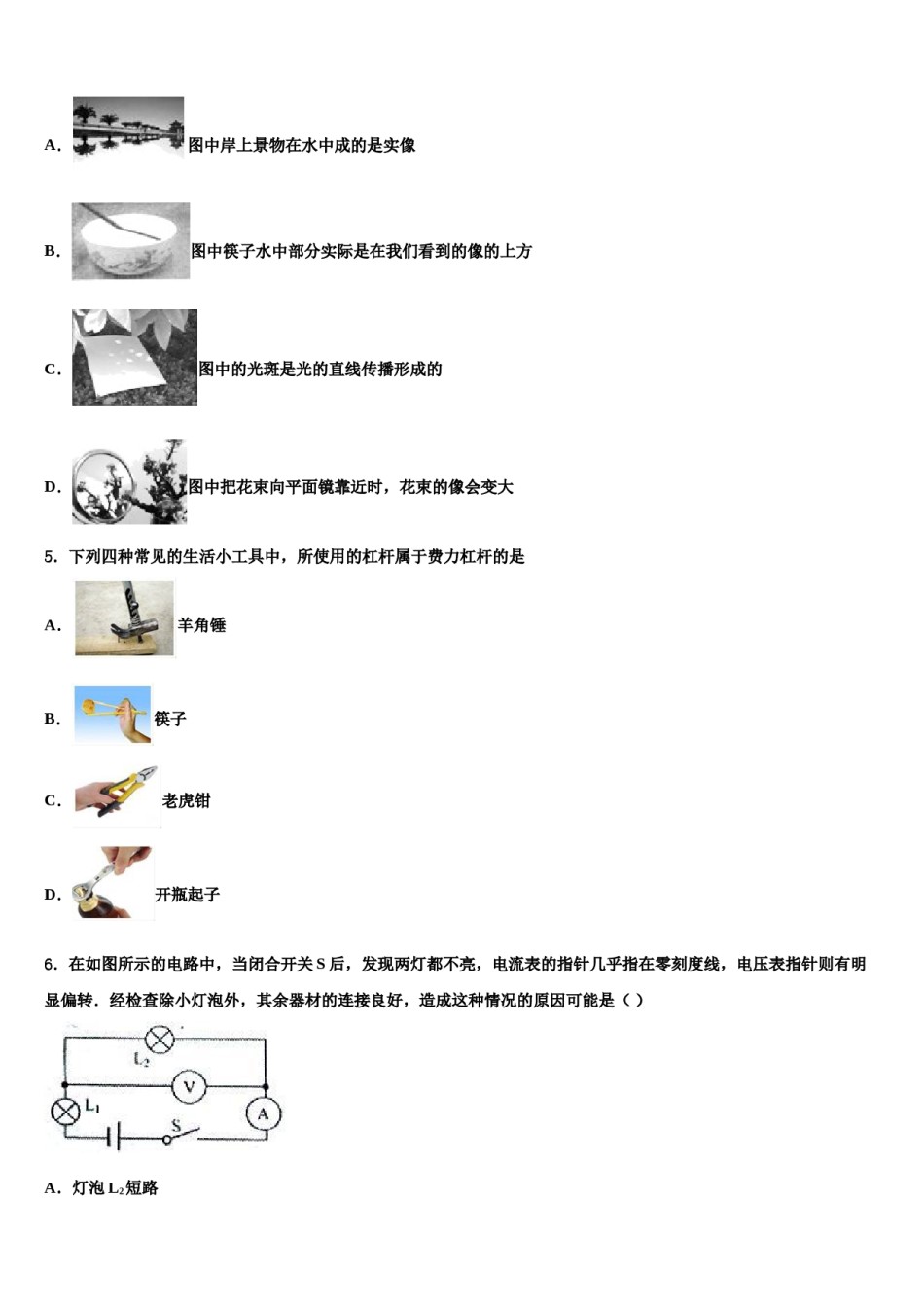

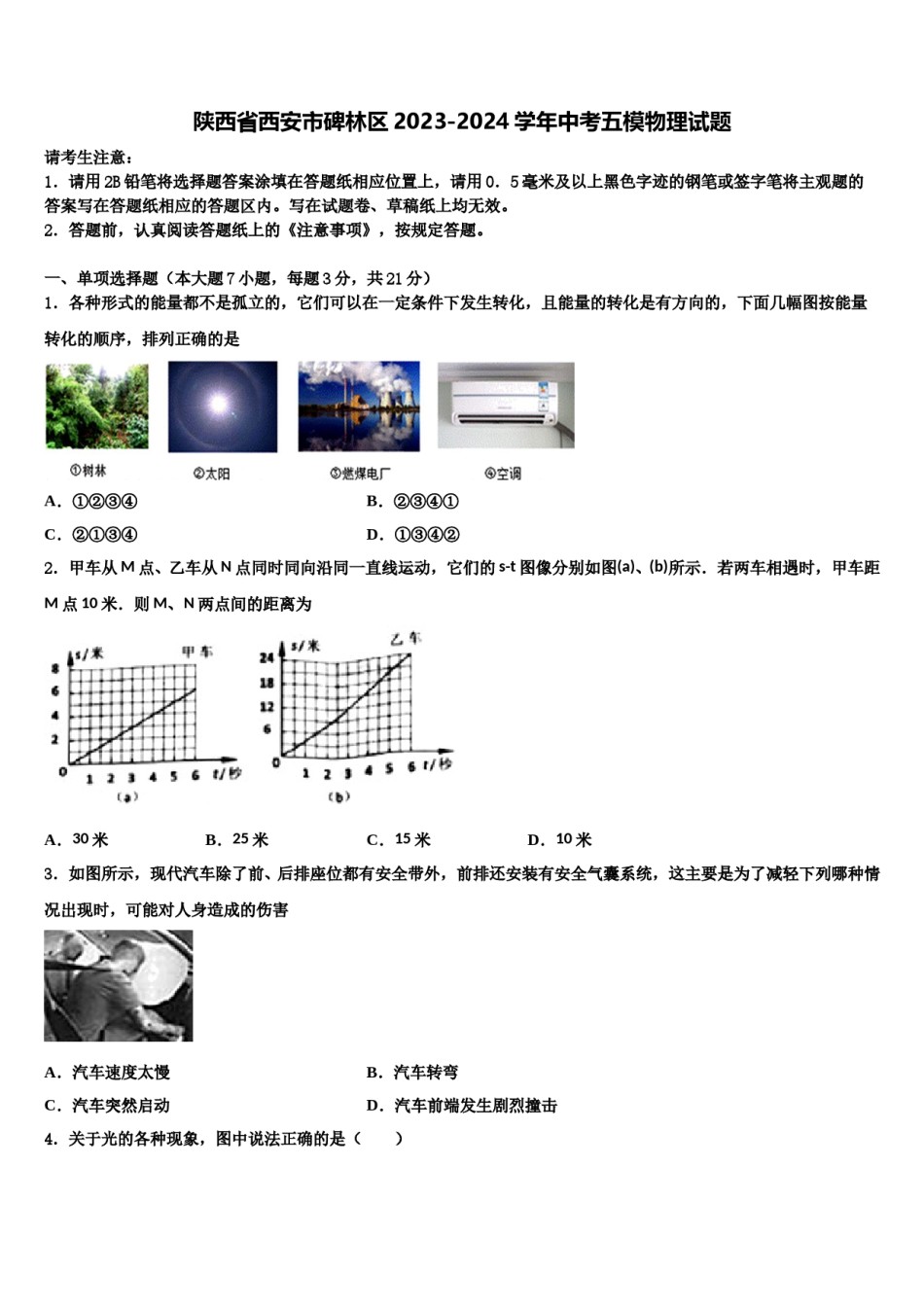

陕西省西安市碑林区2023-2024学年中考五模物理试题请考生注意：1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。一、单项选择题（本大题7小题，每题3分，共21分）1．各种形式的能量都不是孤立的，它们可以在一定条件下发生转化，且能量的转化是有方向的，下面几幅图按能量转化的顺序，排列正确的是A．①②③④B．②③④①C．②①③④D．①③④②2．甲车从M点、乙车从N点同时同向沿同一直线运动，它们的s-t图像分别如图(a)、(b)所示．若两车相遇时，甲车距M点10米．则M、N两点间的距离为A．30米B．25米C．15米D．10米3．如图所示，现代汽车除了前、后排座位都有安全带外，前排还安装有安全气囊系统，这主要是为了减轻下列哪种情况出现时，可能对人身造成的伤害A．汽车速度太慢B．汽车转弯C．汽车突然启动D．汽车前端发生剧烈撞击4．关于光的各种现象，图中说法正确的是（）A．图中岸上景物在水中成的是实像B．图中筷子水中部分实际是在我们看到的像的上方C．图中的光斑是光的直线传播形成的D．图中把花束向平面镜靠近时，花束的像会变大5．下列四种常见的生活小工具中，所使用的杠杆属于费力杠杆的是A．羊角锤B．筷子C．老虎钳D．开瓶起子6．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（）A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路7．关于内能，有以下四个观点，你认为正确的是（）①热机在做功冲程中内能转化为机械能②物体温度越低，内能越小，所以0℃的物体没有内能③两物体相互接触时，热量总是从内能大的物体转移到内能小的物体④改变物体内能的方法有很多，但本质上只有做功和热传递两种方式A．①②B．②③C．①④D．③④二、填空题（本大题7小题，共21分）8．一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.5A，现将该小灯泡接在12V的电源上，为使其正常发光，应_____联一个_____Ω的电阻．9．（1）通过智能手机的摄像头扫描二维码（如图甲）可快速获取网络信息，手机摄像头相当于一个_____透镜．（2）如图乙所示，烛焰恰好在光屏上成清晰的像，此实验现象与_____（选填“照相机”、“投影仪”或“放大镜”）的成像原理相同．保持透镜位置不变，将蜡烛向左移，光屏必须向_____（选填“左”或“右”）移动，才能再次呈现清晰的实像．10．如图所示是四冲程汽油机工作过程中的____冲程;此过程中____能转化为机械能．11．定值电阻R消耗的电功率P随通过R的电流I变化的图象如图所示．请根据图象判断，当通过R的电流I为0.4A时，电阻R消耗的电功率P为_____W．12．如图甲所示，若角EON为40°，则反射角的大小为_____°；乙图中将光屏沿ON向后弯折，是为了探究反射光线、入射光线和法线是否在_____．13．甲和乙两灯的额定电压均为6V，图是甲、乙两灯的电流随其两端电压变化的曲线．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电源电压最大为_____V．14．如图所示，电源电压不变，变阻器规格为“20Ω2A”，a、b为其两端点．闭合开关，当变阻器滑片分别在b端和ab中点时，电流表的示数之比为2:3，电压表的示数之差为4V，则电源电压为_______V，R的阻值为_______Ω，滑片在b点时，变阻器消耗的电功率为_______W．三、作图题（共7分）15．根据如图所示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极；（____）16．图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的右焦点F，并在图中标出F的位置．17．.请根据给出的入射光线AO画出反射光线OB,并标出反射角的大小。（__________）四、实验题（本大题共5小题，共20分）18．用如图甲所示的实验装置“探究凸透镜成像规律”：（1）要使烛焰的像能成在光屏的中央，应将...
