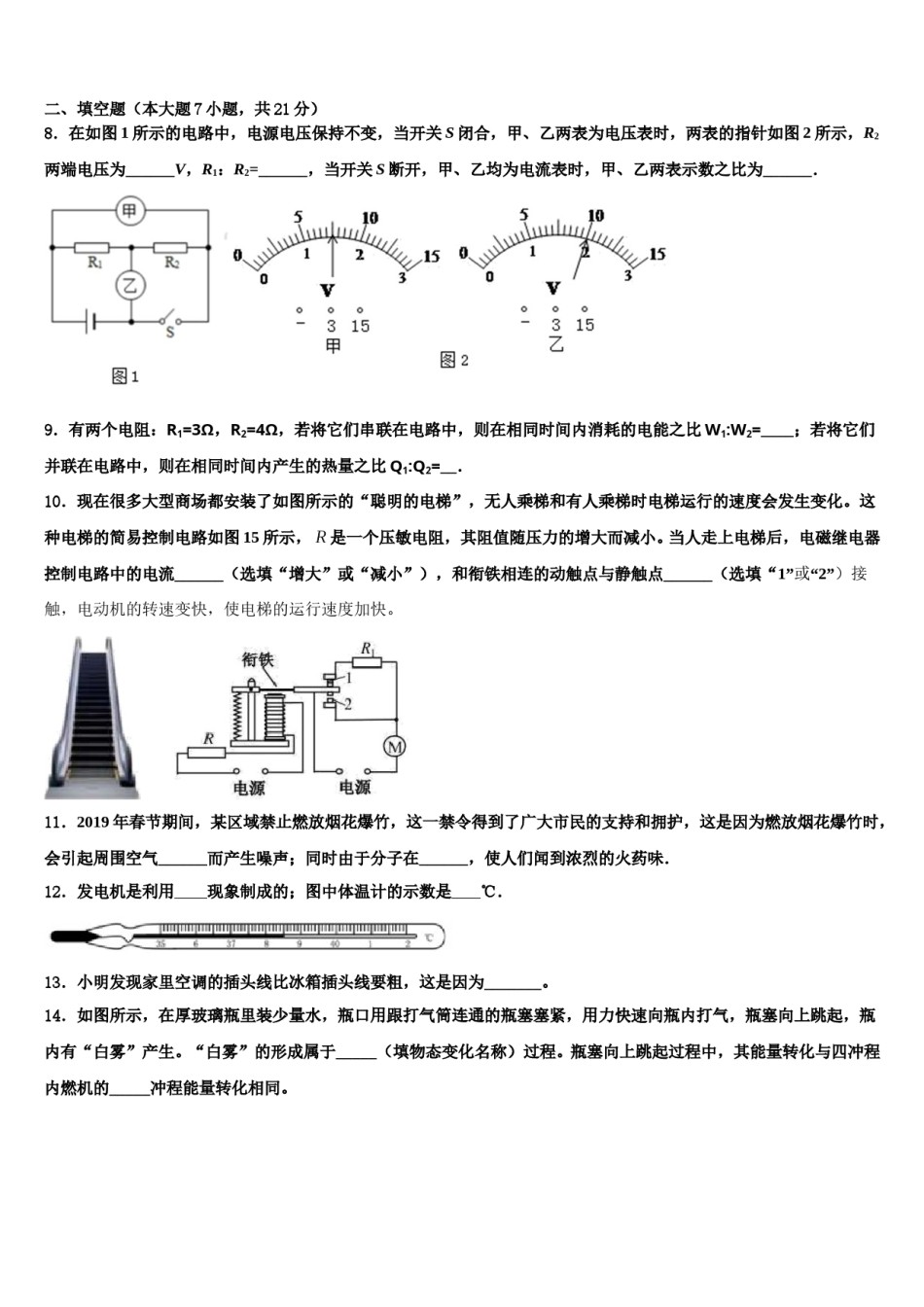

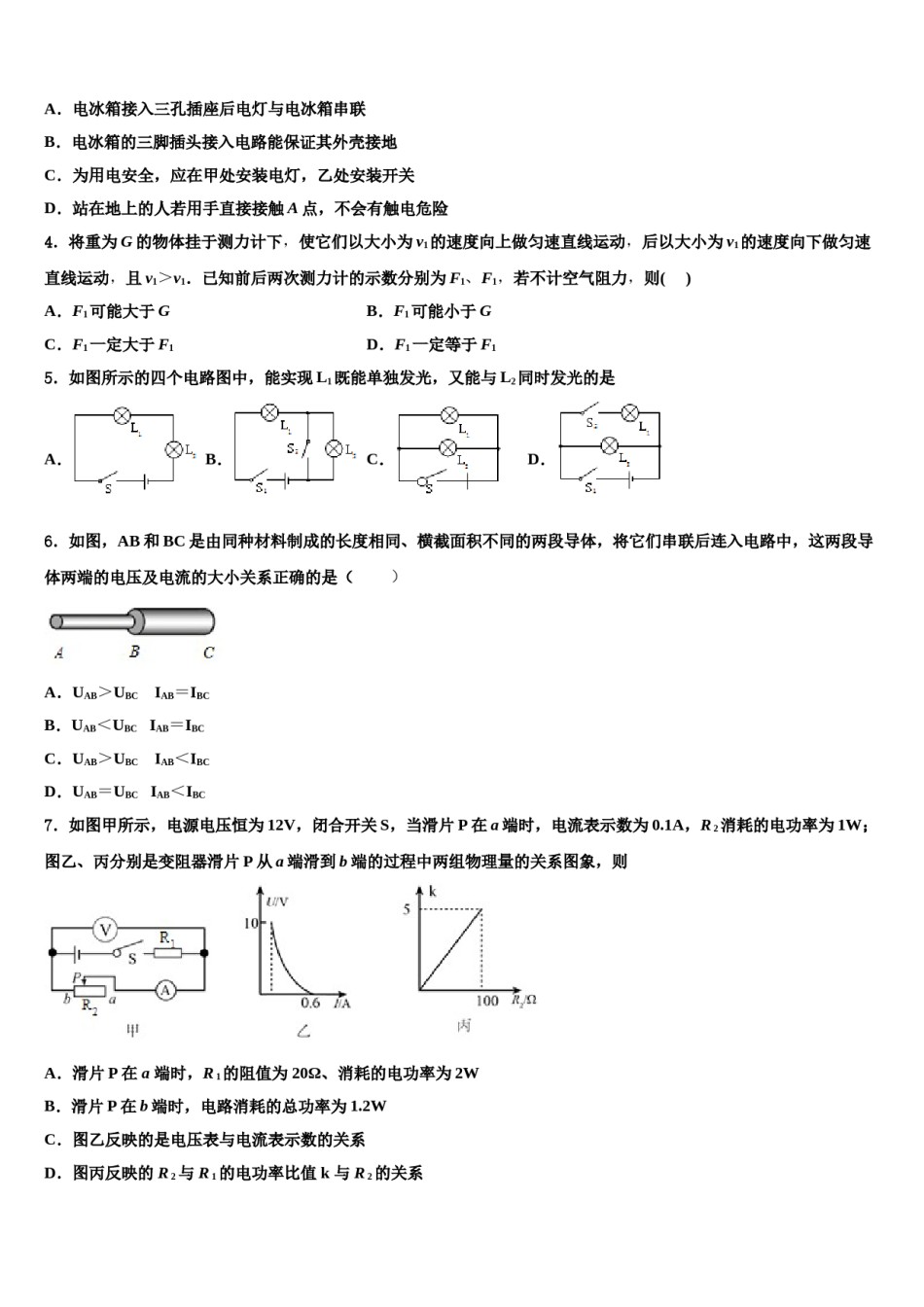

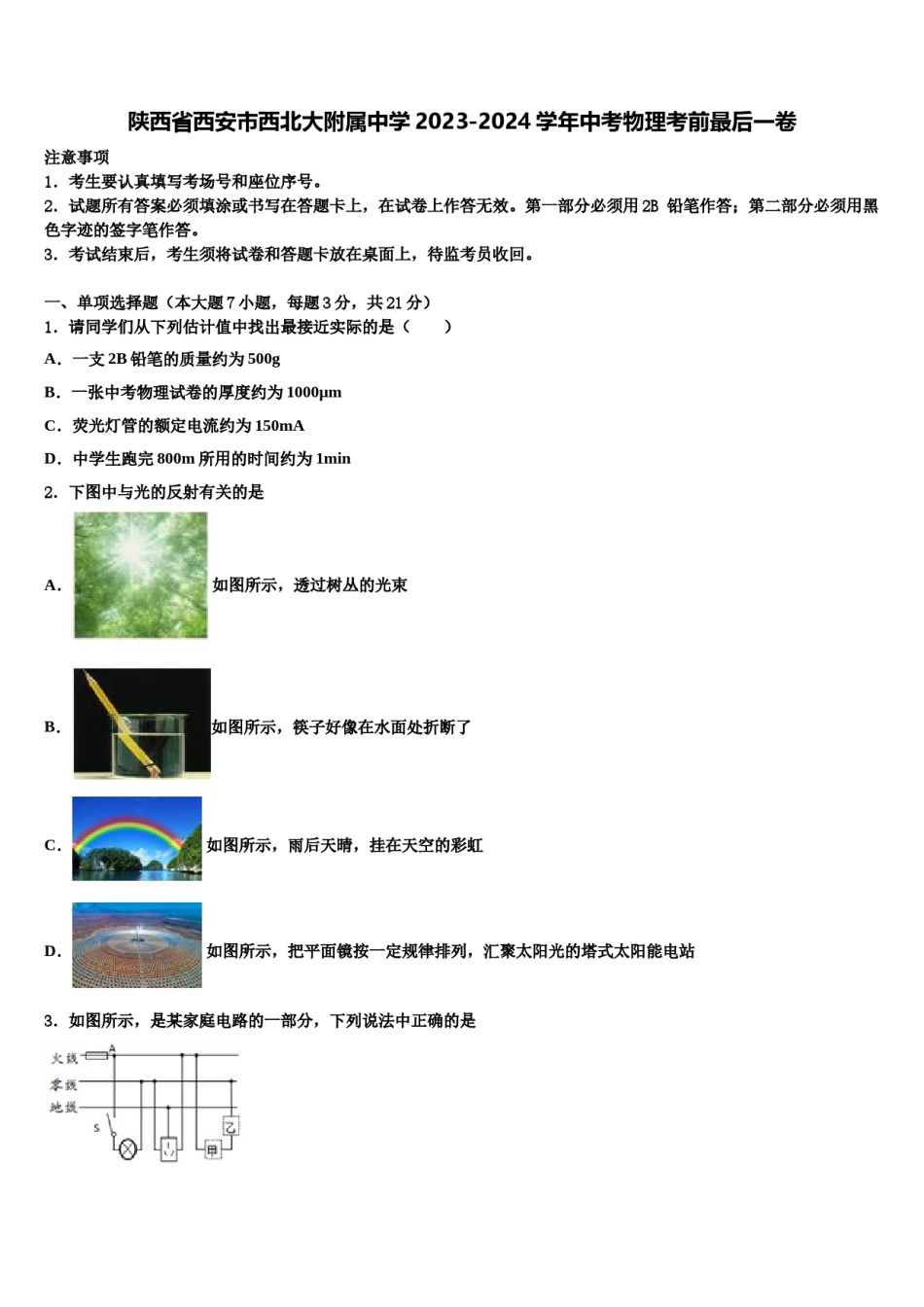

陕西省西安市西北大附属中学2023-2024学年中考物理考前最后一卷注意事项铅笔作答；第二部分必须用黑1．考生要认真填写考场号和座位序号。2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B色字迹的签字笔作答。3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。一、单项选择题（本大题7小题，每题3分，共21分）1．请同学们从下列估计值中找出最接近实际的是（）A．一支2B铅笔的质量约为500gB．一张中考物理试卷的厚度约为1000μmC．荧光灯管的额定电流约为150mAD．中学生跑完800m所用的时间约为1min2．下图中与光的反射有关的是A．如图所示，透过树丛的光束B．如图所示，筷子好像在水面处折断了C．如图所示，雨后天晴，挂在天空的彩虹D．如图所示，把平面镜按一定规律排列，汇聚太阳光的塔式太阳能电站3．如图所示，是某家庭电路的一部分，下列说法中正确的是A．电冰箱接入三孔插座后电灯与电冰箱串联B．电冰箱的三脚插头接入电路能保证其外壳接地C．为用电安全，应在甲处安装电灯，乙处安装开关D．站在地上的人若用手直接接触A点，不会有触电危险4．将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v1的速度向下做匀速直线运动，且v1＞v1．已知前后两次测力计的示数分别为F1、F1，若不计空气阻力，则()A．F1可能大于GB．F1可能小于GC．F1一定大于F1D．F1一定等于F15．如图所示的四个电路图中，能实现L1既能单独发光，又能与L2同时发光的是A．B．C．D．6．如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是（）A．UAB＞UBCIAB＝IBCB．UAB＜UBCIAB＝IBCC．UAB＞UBCIAB＜IBCD．UAB＝UBCIAB＜IBC7．如图甲所示，电源电压恒为12V，闭合开关S，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率为1W；图乙、丙分别是变阻器滑片P从a端滑到b端的过程中两组物理量的关系图象，则A．滑片P在a端时，R1的阻值为20Ω、消耗的电功率为2WB．滑片P在b端时，电路消耗的总功率为1.2WC．图乙反映的是电压表与电流表示数的关系D．图丙反映的R2与R1的电功率比值k与R2的关系二、填空题（本大题7小题，共21分）8．在如图1所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的指针如图2所示，R2两端电压为______V，R1：R2=______，当开关S断开，甲、乙均为电流表时，甲、乙两表示数之比为______．9．有两个电阻：R1=3Ω，R2=4Ω，若将它们串联在电路中，则在相同时间内消耗的电能之比W1:W2=____；若将它们并联在电路中，则在相同时间内产生的热量之比Q1:Q2=__．10．现在很多大型商场都安装了如图所示的“聪明的电梯”，无人乘梯和有人乘梯时电梯运行的速度会发生变化。这种电梯的简易控制电路如图15所示，是一个压敏电阻，其阻值随压力的增大而减小。当人走上电梯后，电磁继电器控制电路中的电流______（选填“增大”或“减小”），和衔铁相连的动触点与静触点______（选填“1”或“2”）接触，电动机的转速变快，使电梯的运行速度加快。11．2019年春节期间，某区域禁止燃放烟花爆竹，这一禁令得到了广大市民的支持和拥护，这是因为燃放烟花爆竹时，会引起周围空气______而产生噪声；同时由于分子在______，使人们闻到浓烈的火药味．12．发电机是利用现象制成的；图中体温计的示数是℃．13．小明发现家里空调的插头线比冰箱插头线要粗，这是因为_______。14．如图所示，在厚玻璃瓶里装少量水，瓶口用跟打气筒连通的瓶塞塞紧，用力快速向瓶内打气，瓶塞向上跳起，瓶内有“白雾”产生。“白雾”的形成属于_____（填物态变化名称）过程。瓶塞向上跳起过程中，其能量转化与四冲程内燃机的_____冲程能量转化相同。三、作图题（共7分）15．光照到半圆形玻璃砖圆心处，有一部分光被反射，一部分进入玻璃砖的光发生折射后照到外面，画出光的路径．（_____）16．光从空气斜射入水中，反射光线如图所示，请画出对应的入射光线和折射光线的大致位置．（______）17．作出图中质量为2kg的小球所受重力的示意图．（_____）...
