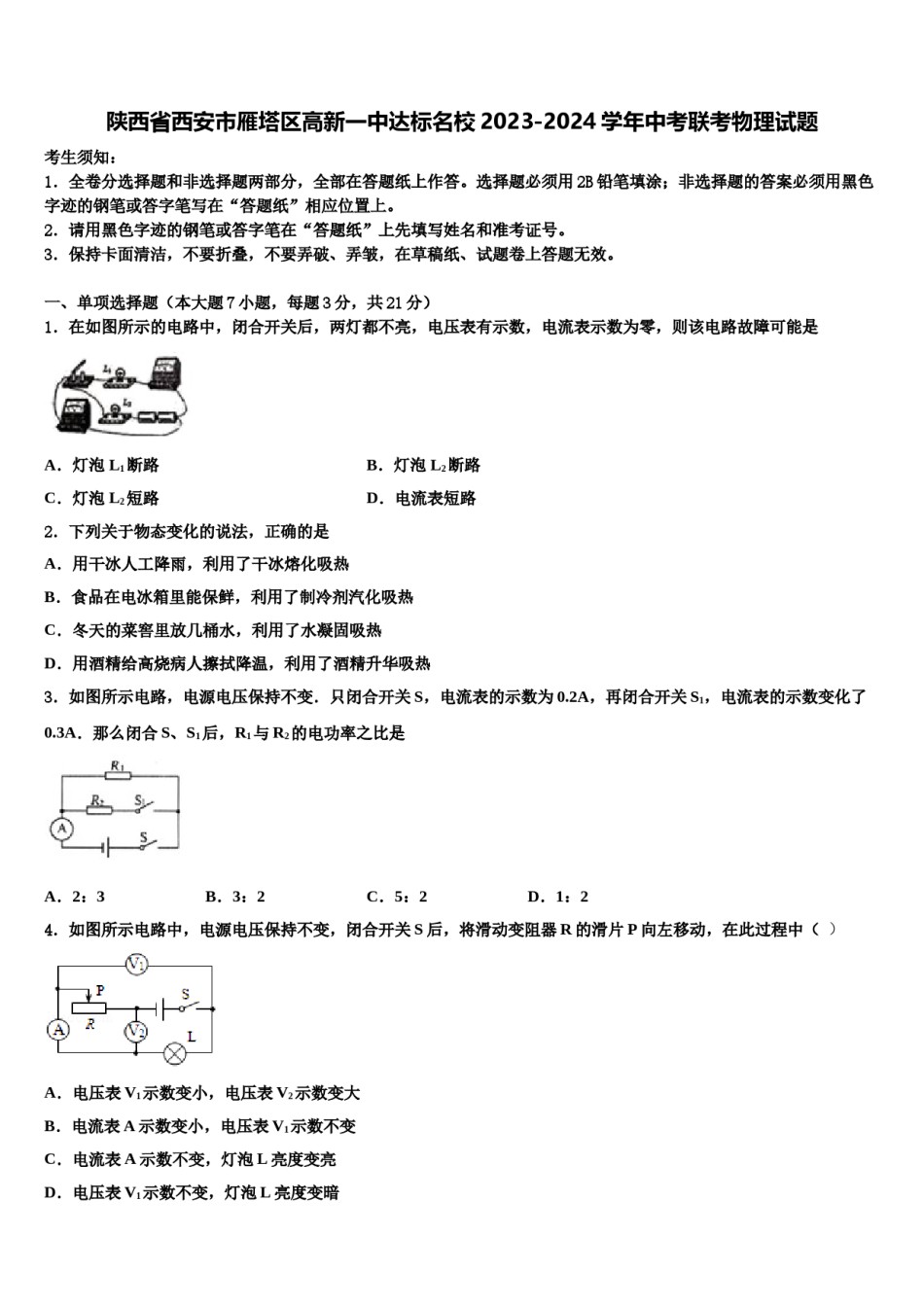

陕西省西安市雁塔区高新一中达标名校2023-2024学年中考联考物理试题考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。一、单项选择题（本大题7小题，每题3分，共21分）1．在如图所示的电路中，闭合开关后，两灯都不亮，电压表有示数，电流表示数为零，则该电路故障可能是A．灯泡L1断路B．灯泡L2断路C．灯泡L2短路D．电流表短路2．下列关于物态变化的说法，正确的是A．用干冰人工降雨，利用了干冰熔化吸热B．食品在电冰箱里能保鲜，利用了制冷剂汽化吸热C．冬天的菜窖里放几桶水，利用了水凝固吸热D．用酒精给高烧病人擦拭降温，利用了酒精升华吸热3．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电功率之比是A．2：3B．3：2C．5：2D．1：24．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A．电压表V1示数变小，电压表V2示数变大B．电流表A示数变小，电压表V1示数不变C．电流表A示数不变，灯泡L亮度变亮D．电压表V1示数不变，灯泡L亮度变暗5．下列对光现象的分析，合理的是（）A．近视眼镜的镜片采用凹透镜是因为凹透镜对光有会聚作用B．眼睛能看见物体是因为眼睛发出的光到达了该物体C．兴隆湖中出现科学城建筑的倒影是因为光从空气进入了水D．雨后天空出现彩虹是因为水珠对不同颜色的光折射程度不同6．将规格分别为“6V6W”和“6V3W”的甲乙两只小灯泡串联后接到电压为6V的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（）A．甲灯两端电压较大B．通过乙灯的电流较大C．甲灯较亮D．乙灯较亮7．如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是（）A．UAB＞UBCIAB＝IBCB．UAB＜UBCIAB＝IBCC．UAB＞UBCIAB＜IBCD．UAB＝UBCIAB＜IBC二、填空题（本大题7小题，共21分）8．一个正方体金属块，为了测量它的密度，采取如下的做法：用刻度尺测量金属块的底面边长．如图所示，边长是_____cm．先将天平测质量时，使天平平衡，砝码如图所示．可计算金属块的密度_____kg/m1．9．在如图中，将重为50牛的货物匀速提升2米，拉力所做的功为_____焦；货物上升过程中相对于滑轮是_____的（选填“运动”或“静止”），货物的重力势能_____（选填“增大”、“不变”或“减小”）．10．如图所示，分别用定滑轮、动滑轮把重力相同的甲、乙两物体（G甲＝G乙）在相同时间内匀速提升相同的高度(不计摩擦)，则所用拉力F甲_____F乙，机械效率η甲_____η乙．（选填“＞”、“＜”或“＝”）11．如图所示，电源电压恒定，R1=10Ω，闭合开关S，断开开关S1电流表示数为0.3A．若再闭合S1，发现电流表示数变化了0.2A，则电源电压为______V；R2的阻值为________Ω．12．如图所示，是一个木块放在斜铁板上匀速下滑，使木块下滑的力的施力物体是______，下滑过程中能量转化情况是______。13．如图所示，“蛟龙”号载人潜水器在马里亚纳海沟下潜后成功返回，在3小时内“蛟龙”号载人潜水器竖直下潜至4800m处，该处海水压强是_____Pa，“蛟龙”号下潜的平均速度为_____km/h．（取ρ海水＝1×103kg/m3，g＝10N/kg）14．如图所示的电路中，电源电压恒定不变，电阻R的阻值为20Ω，闭合开关S1和S2时，R和L是_____联；在对S2进行闭合或断开的操作中，电流表可读得0.5A和0.3A两个值，那么电源电压U=_____V，灯泡电阻RL=_____Ω(灯泡电阻不随温度变化)。三、作图题（共7分）15．根据平面镜成像特点，在图中画出AB在平面镜中成的像A′B′；（_____）16．如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F1及阻力臂L1．（_____）17．在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补...
