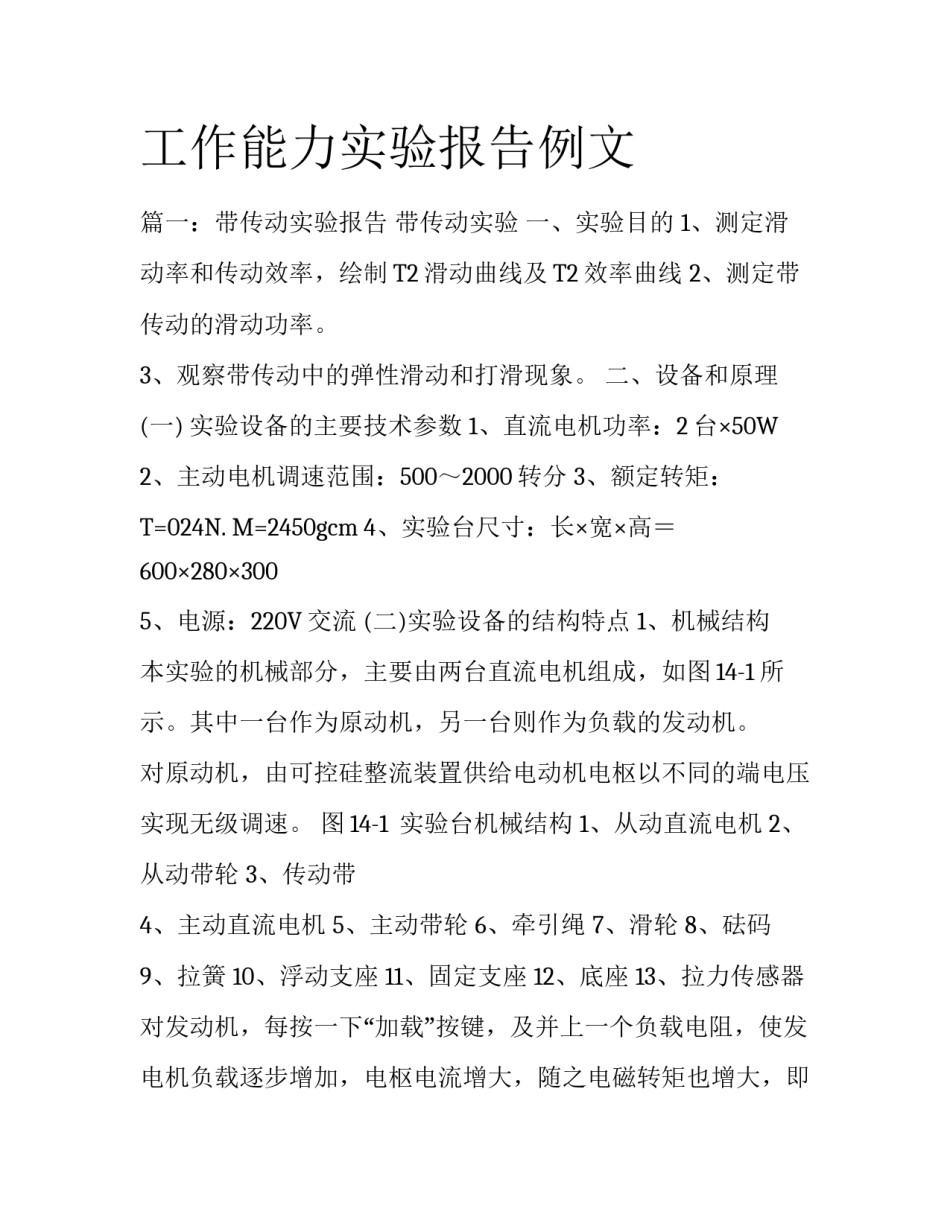

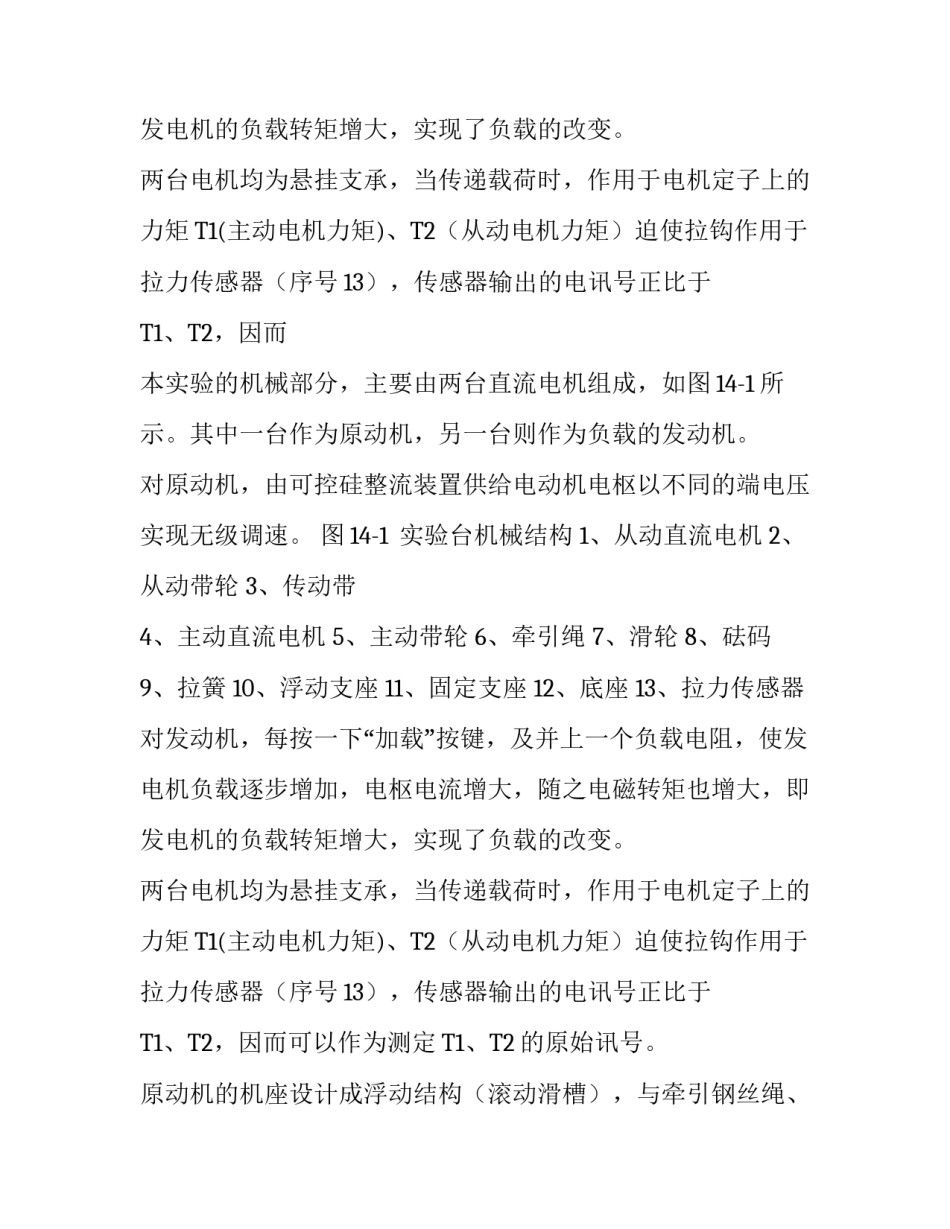

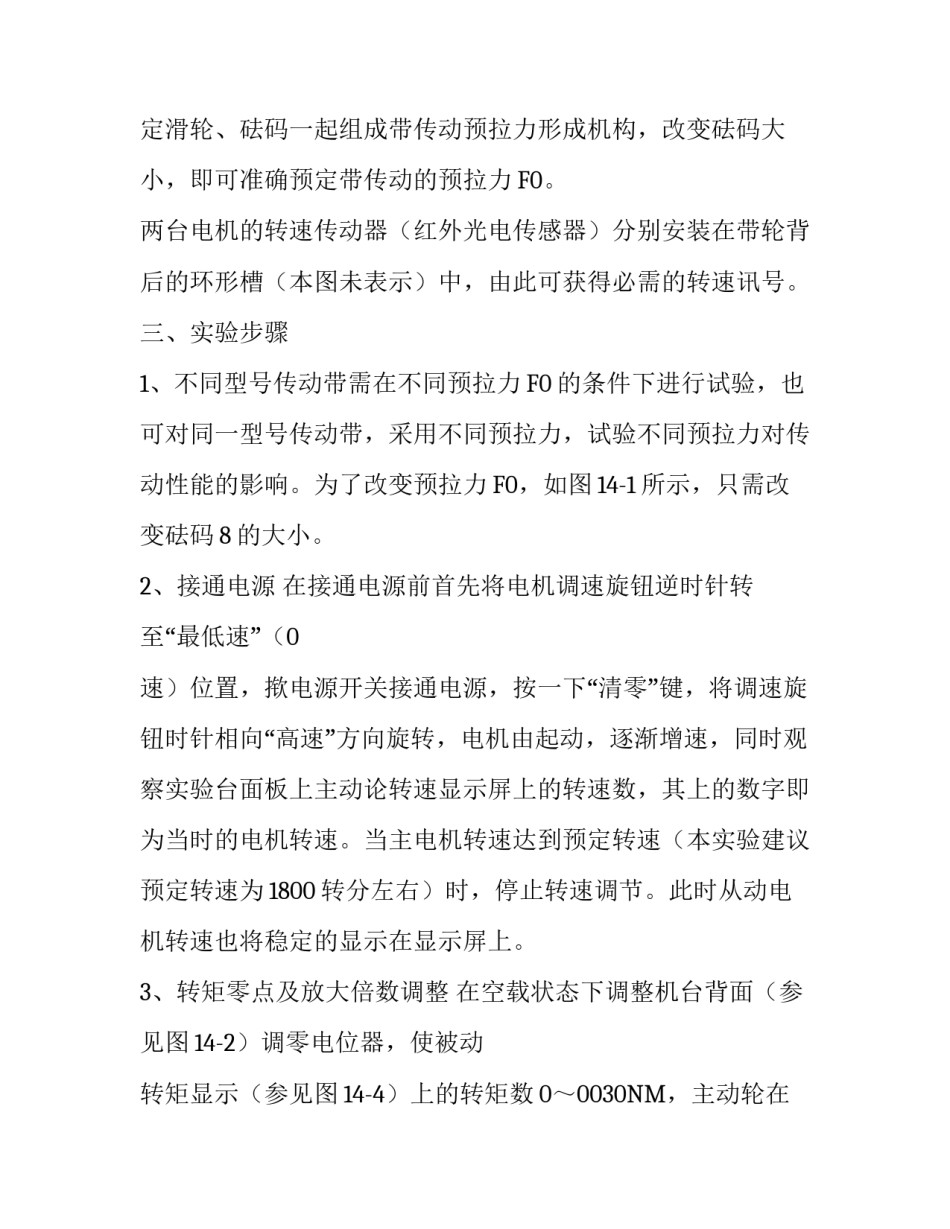

工作能力实验报告例文篇一：带传动实验报告带传动实验一、实验目的1、测定滑动率和传动效率，绘制T2滑动曲线及T2效率曲线2、测定带传动的滑动功率。3、观察带传动中的弹性滑动和打滑现象。二、设备和原理(一)实验设备的主要技术参数1、直流电机功率：2台×50W2、主动电机调速范围：500～2000转分3、额定转矩：T=024N.M=2450gcm4、实验台尺寸：长×宽×高＝600×280×3005、电源：220V交流(二)实验设备的结构特点1、机械结构本实验的机械部分，主要由两台直流电机组成，如图14-1所示。其中一台作为原动机，另一台则作为负载的发动机。对原动机，由可控硅整流装置供给电动机电枢以不同的端电压实现无级调速。图14-1实验台机械结构1、从动直流电机2、从动带轮3、传动带4、主动直流电机5、主动带轮6、牵引绳7、滑轮8、砝码9、拉簧10、浮动支座11、固定支座12、底座13、拉力传感器对发动机，每按一下“加载”按键，及并上一个负载电阻，使发电机负载逐步增加，电枢电流增大，随之电磁转矩也增大，即发电机的负载转矩增大，实现了负载的改变。两台电机均为悬挂支承，当传递载荷时，作用于电机定子上的力矩T1(主动电机力矩)、T2（从动电机力矩）迫使拉钩作用于拉力传感器（序号13），传感器输出的电讯号正比于T1、T2，因而本实验的机械部分，主要由两台直流电机组成，如图14-1所示。其中一台作为原动机，另一台则作为负载的发动机。对原动机，由可控硅整流装置供给电动机电枢以不同的端电压实现无级调速。图14-1实验台机械结构1、从动直流电机2、从动带轮3、传动带4、主动直流电机5、主动带轮6、牵引绳7、滑轮8、砝码9、拉簧10、浮动支座11、固定支座12、底座13、拉力传感器对发动机，每按一下“加载”按键，及并上一个负载电阻，使发电机负载逐步增加，电枢电流增大，随之电磁转矩也增大，即发电机的负载转矩增大，实现了负载的改变。两台电机均为悬挂支承，当传递载荷时，作用于电机定子上的力矩T1(主动电机力矩)、T2（从动电机力矩）迫使拉钩作用于拉力传感器（序号13），传感器输出的电讯号正比于T1、T2，因而可以作为测定T1、T2的原始讯号。原动机的机座设计成浮动结构（滚动滑槽），与牵引钢丝绳、定滑轮、砝码一起组成带传动预拉力形成机构，改变砝码大小，即可准确预定带传动的预拉力F0。两台电机的转速传动器（红外光电传感器）分别安装在带轮背后的环形槽（本图未表示）中，由此可获得必需的转速讯号。三、实验步骤1、不同型号传动带需在不同预拉力F0的条件下进行试验，也可对同一型号传动带，采用不同预拉力，试验不同预拉力对传动性能的影响。为了改变预拉力F0，如图14-1所示，只需改变砝码8的大小。2、接通电源在接通电源前首先将电机调速旋钮逆时针转至“最低速”（0速）位置，揿电源开关接通电源，按一下“清零”键，将调速旋钮时针相向“高速”方向旋转，电机由起动，逐渐增速，同时观察实验台面板上主动论转速显示屏上的转速数，其上的数字即为当时的电机转速。当主电机转速达到预定转速（本实验建议预定转速为1800转分左右）时，停止转速调节。此时从动电机转速也将稳定的显示在显示屏上。3、转矩零点及放大倍数调整在空载状态下调整机台背面（参见图14-2）调零电位器，使被动转矩显示（参见图14-4）上的转矩数0～0030NM，主动轮在0050～0090NM。待调零稳定后（一般在转动调零电位器后，显示器跳动2～3次即可达到稳定值）按加载键一次，最左地1个加载指示灯亮，待主、被动轮转速及转矩显示稳定后，调节主动轮放大倍数电位器，使主动轮转矩增量略大于被动轮转矩增量（一般出厂时已调好）。显示稳定后按清零键，在进行调零。如此反复几次，即可完成转矩零点数放大倍数调整。4、加载在空载时，记录主、被动轮转矩与转速。按“加载”键一次，第一加载指示灯高，待显示基本稳定后记下主、被动轮的转矩及转速值。再按“加载”键一次，第二个加载指示灯亮，待显示稳定后再次记下主、被动轮的转矩及转速。第三次按“加载”键，三个加载指示灯亮，记录下主、被动轮的转距、转速。重复上述操作，直至7个加载指示灯亮，记录下八组数据。根据这八组数据便可作出带传动滑动曲线－T2及...
