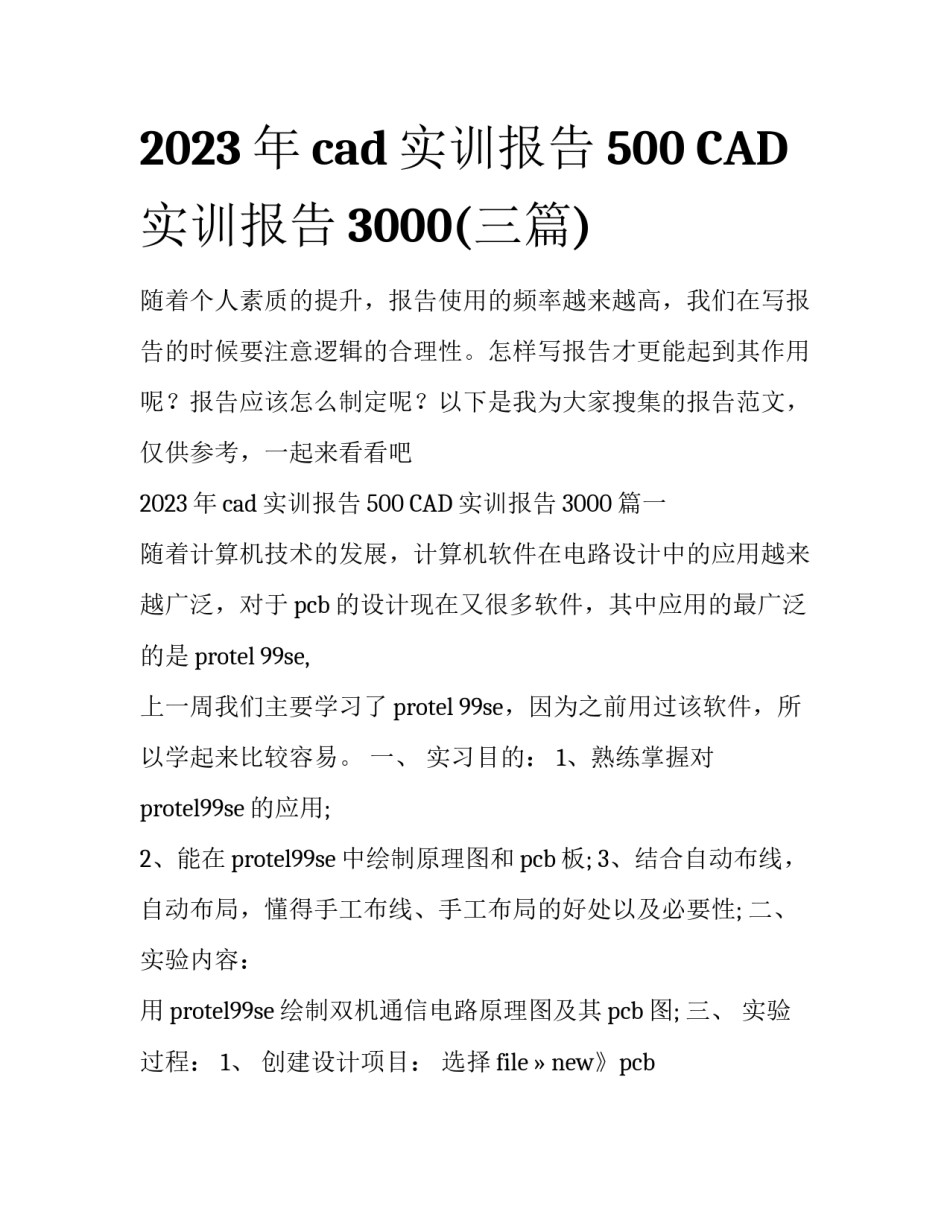

2023年cad实训报告500CAD实训报告3000(三篇)随着个人素质的提升，报告使用的频率越来越高，我们在写报告的时候要注意逻辑的合理性。怎样写报告才更能起到其作用呢？报告应该怎么制定呢？以下是我为大家搜集的报告范文，仅供参考，一起来看看吧2023年cad实训报告500CAD实训报告3000篇一随着计算机技术的发展，计算机软件在电路设计中的应用越来越广泛，对于pcb的设计现在又很多软件，其中应用的最广泛的是protel99se,上一周我们主要学习了protel99se，因为之前用过该软件，所以学起来比较容易。一、实习目的：1、熟练掌握对protel99se的应用;2、能在protel99se中绘制原理图和pcb板;3、结合自动布线，自动布局，懂得手工布线、手工布局的好处以及必要性;二、实验内容：用protel99se绘制双机通信电路原理图及其pcb图;三、实验过程：1、创建设计项目：选择file»new》pcbproject，创建一个项目文件，在files面板的new单元选择file»new并点击schematicsheet，则在项目文件下创建了一个原理图文件，在files面板的new单元选择file»new并点击pcb，则在项目文件下创建了一个pcb文件，项目创建成功;选择file»saveproject，分别保存项目文件、原理图文件和pcb文件;2、原理图的绘制：在面板右侧点击libraries，在这里可以查找到原理图说需要的元件，常用的分立元件在miscellaneous元件库中，一般连接器在miscellaneous中，而其他的封装元件都可以用search在lib中搜索，对照交通灯原理图，在protel99se中找到所需要的元件，用导线将元件链接起来。附件1：protel99se双机通信原理图，完整图参考下一页3、pcb的设计：1、将原理图导入到pcb图中，根据自己实际需要更改元件的封装。适当更改其他元件的间距;2、使用自动布局，对元件的布局进行调整，自动布局后，根据自己的需要进行调整，比如，板子的美观，vcc和gnd的电气干扰等，适当调整元件的布局;3、更改布线规则，作出keep-out层，使用自动布线进行布线，布线完成后，手动进行调整，由于作板时过孔金属化较昂贵，为降低板子的做工成本，做好将焊盘的引出线放在底层;4、布线完成后，对板子的toplayer层和bottomlayer层进行覆铜，为保证线之间信号干扰达到最小，选择去除死铜。附件2：protel99se2004双机通信pcb图，完整图参考下一页四、制作电路板的注意事项1、电路板边框不能规划错。电气边界应该在禁止布线层上规划;物理边界应该在机械层上规划。2、布局时注意元件以及其编号和标称的位置。电路板上同一元件，尽量放在一起;元件的朝向要有条理，元件的编号和标称位置要合理，要靠近元件，尽量让他们朝上或者朝右，不要出现各个方向的情况都有，更不能使元件的编号和标称跑到板外的情况。3、不要用错元件的封装。4、不要出现布线不通的情况。执行自动布线命令后，如果板上还有飞线，则说明该线没布通，必须取消，调整好元件位置重新布线。5、布线时最好打开在线规则检查。6、注意电源线和接地线要加宽。五、实验心得在实习的一周里我发现了自己在电子cad学习方面的不足，并努力改善了很多，同时也使得自己进步了不少。固我们的知识，这样就更容易让我们来发现自己在哪一方面存在不足，通过发现问题来不断地提高自己的水平。而且还通过跟老师或者同学来讨论问题，这样不仅可以锻炼到自己的操作能力，而且还可以补充自己的不足之处，一步一步的渐进，自己还从中吸取很多精华。总之，在这一周实习中我学到的知识很多，学到了平常都没有注意到的问题。当然，这只是我们学习电子线路cad的开始，在以后的学习和实践中，我们将继续想老师请教，在实践中学习，争取熟练掌握这门软件。2023年cad实训报告500CAD实训报告3000篇二一实习目的：1.掌握纺织品cad技术的基本原理。2.学习并实际操作一些纺织品cad软件，掌握利用商用cad软件设计纺织品的能力。二实习任务：用软件自行设计织物，打印出织物设计工艺参数和样卡效果。三实习步骤：我设计的是小提花，软件具有如下几个功能，1.组织设计、边字设计、纹织图案的编辑，包括各种组织(原组织、变化组织、联合组织、复杂的多重和多层组织)的自动生成和手工编辑，组织图、穿综图和纹板图的三图互求等。有的...
