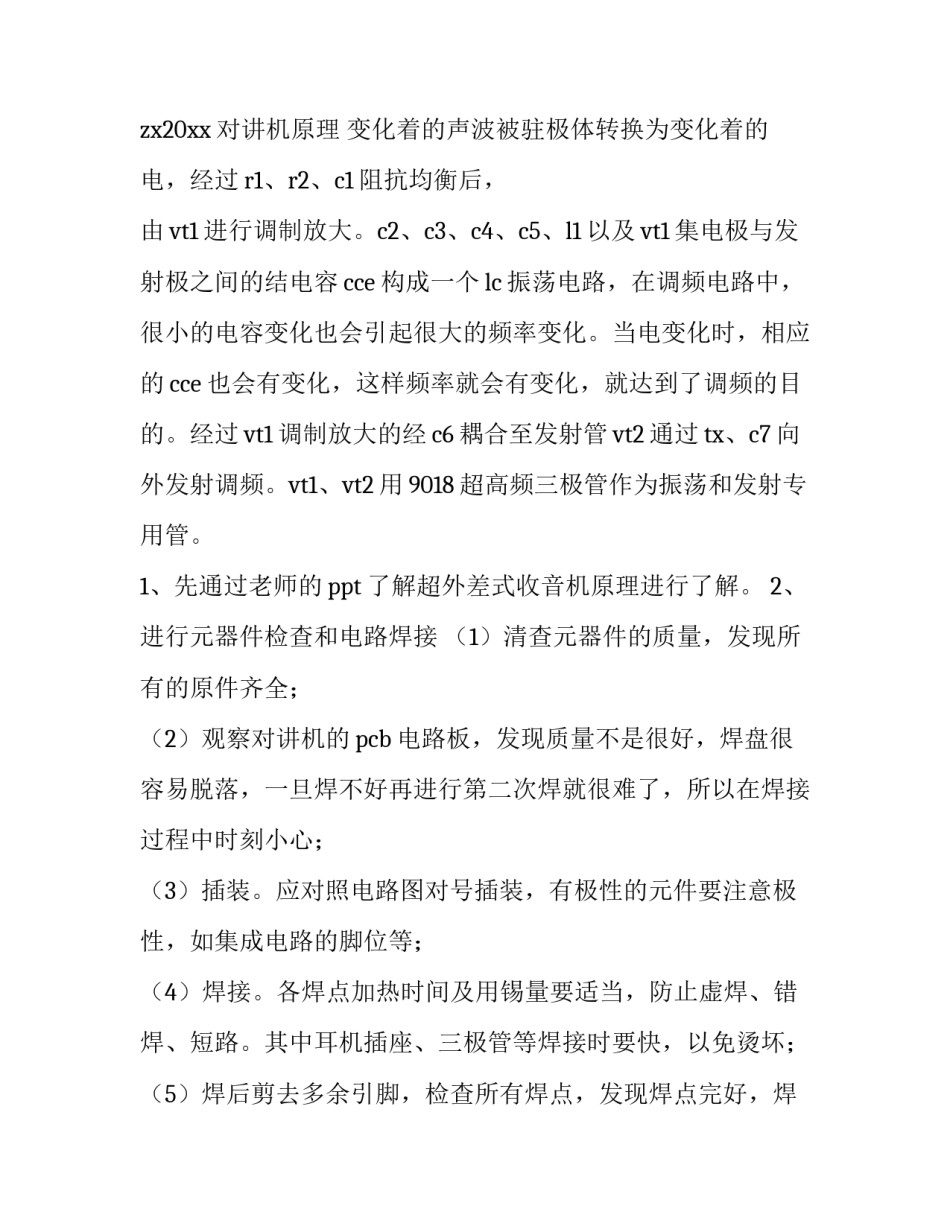

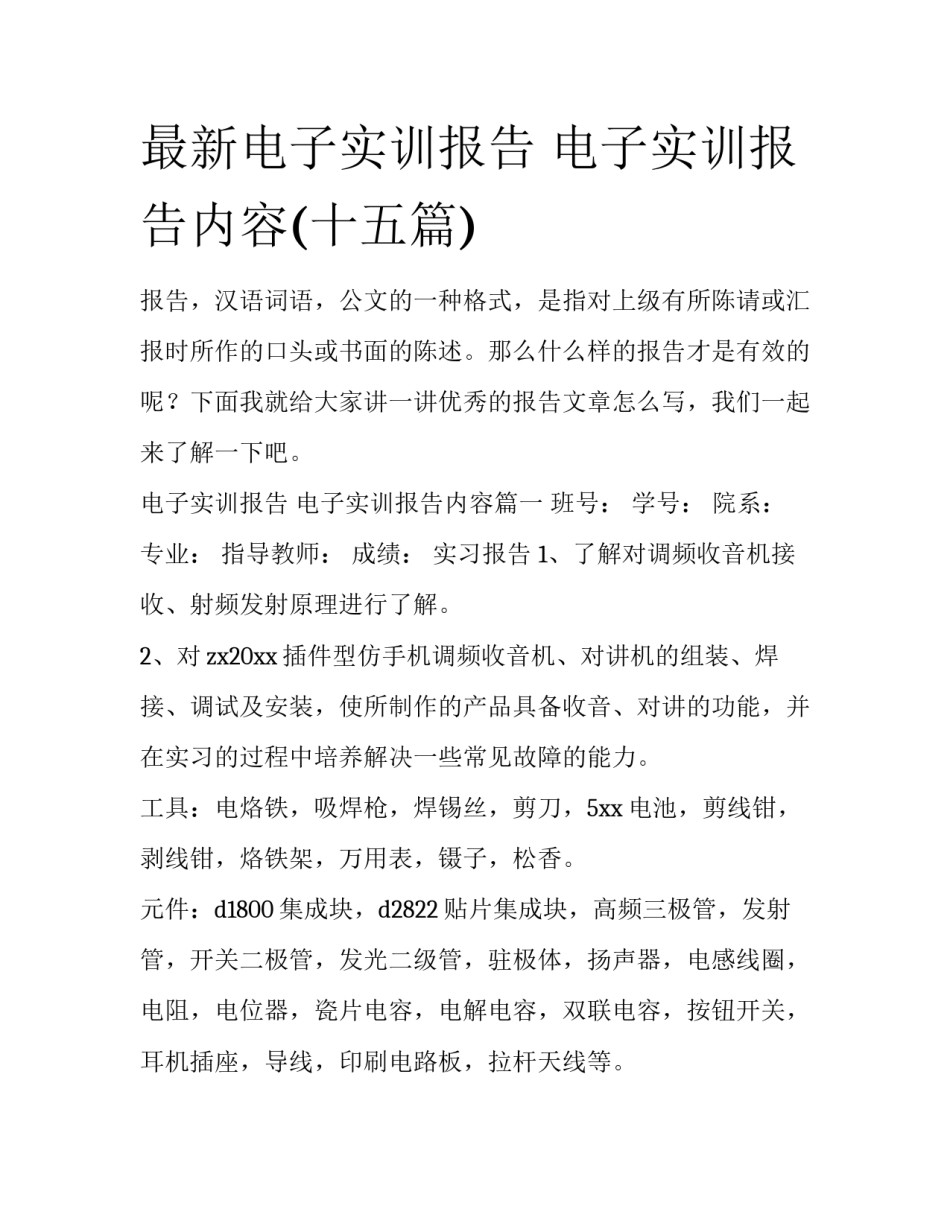

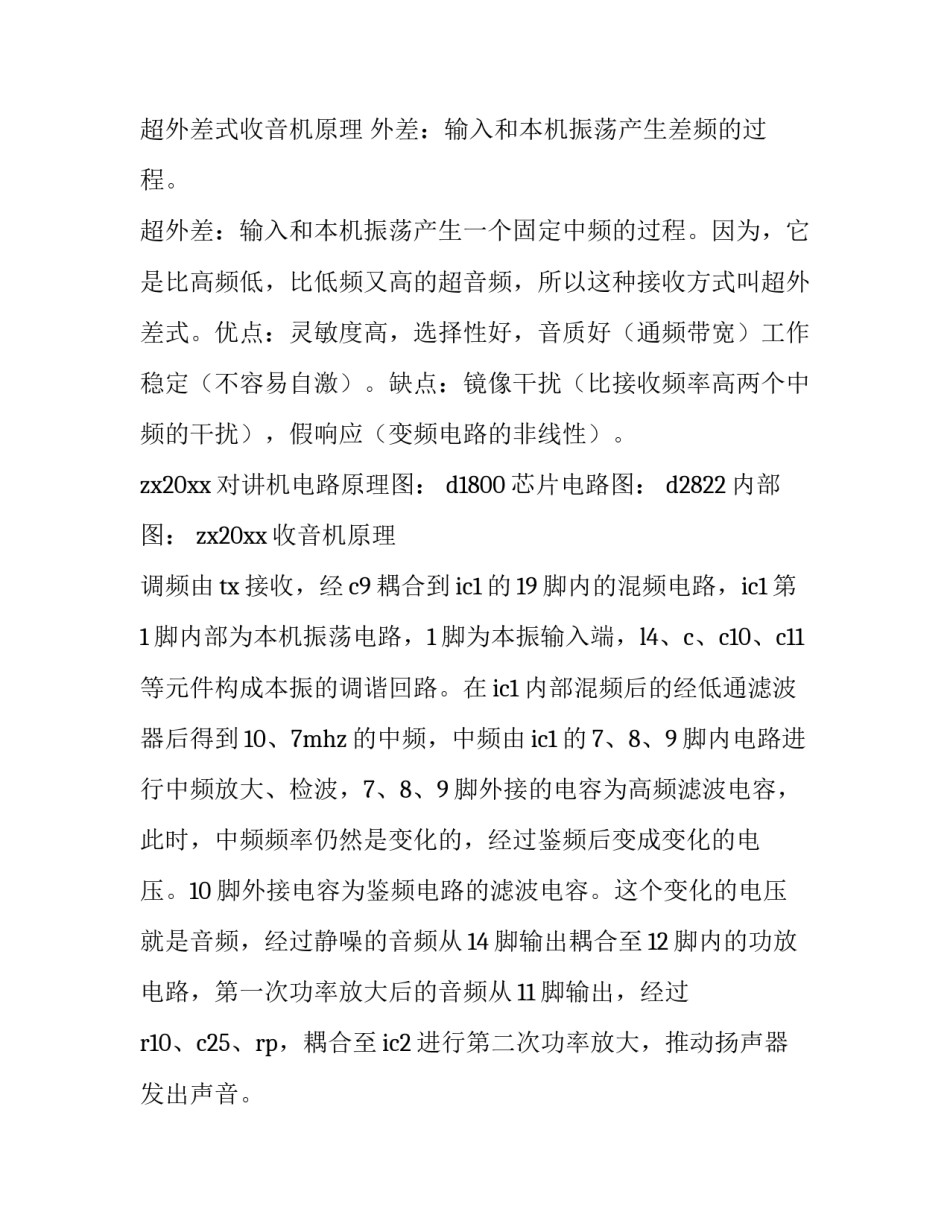

最新电子实训报告电子实训报告内容(十五篇)报告，汉语词语，公文的一种格式，是指对上级有所陈请或汇报时所作的口头或书面的陈述。那么什么样的报告才是有效的呢？下面我就给大家讲一讲优秀的报告文章怎么写，我们一起来了解一下吧。电子实训报告电子实训报告内容篇一班号：学号：院系：专业：指导教师：成绩：实习报告1、了解对调频收音机接收、射频发射原理进行了解。2、对zx20xx插件型仿手机调频收音机、对讲机的组装、焊接、调试及安装，使所制作的产品具备收音、对讲的功能，并在实习的过程中培养解决一些常见故障的能力。工具：电烙铁，吸焊枪，焊锡丝，剪刀，5xx电池，剪线钳，剥线钳，烙铁架，万用表，镊子，松香。元件：d1800集成块，d2822贴片集成块，高频三极管，发射管，开关二极管，发光二级管，驻极体，扬声器，电感线圈，电阻，电位器，瓷片电容，电解电容，双联电容，按钮开关，耳机插座，导线，印刷电路板，拉杆天线等。超外差式收音机原理外差：输入和本机振荡产生差频的过程。超外差：输入和本机振荡产生一个固定中频的过程。因为，它是比高频低，比低频又高的超音频，所以这种接收方式叫超外差式。优点：灵敏度高，选择性好，音质好（通频带宽）工作稳定（不容易自激）。缺点：镜像干扰（比接收频率高两个中频的干扰），假响应（变频电路的非线性）。zx20xx对讲机电路原理图：d1800芯片电路图：d2822内部图：zx20xx收音机原理调频由tx接收，经c9耦合到ic1的19脚内的混频电路，ic1第1脚内部为本机振荡电路，1脚为本振输入端，l4、c、c10、c11等元件构成本振的调谐回路。在ic1内部混频后的经低通滤波器后得到10、7mhz的中频，中频由ic1的7、8、9脚内电路进行中频放大、检波，7、8、9脚外接的电容为高频滤波电容，此时，中频频率仍然是变化的，经过鉴频后变成变化的电压。10脚外接电容为鉴频电路的滤波电容。这个变化的电压就是音频，经过静噪的音频从14脚输出耦合至12脚内的功放电路，第一次功率放大后的音频从11脚输出，经过r10、c25、rp，耦合至ic2进行第二次功率放大，推动扬声器发出声音。zx20xx对讲机原理变化着的声波被驻极体转换为变化着的电，经过r1、r2、c1阻抗均衡后，由vt1进行调制放大。c2、c3、c4、c5、l1以及vt1集电极与发射极之间的结电容cce构成一个lc振荡电路，在调频电路中，很小的电容变化也会引起很大的频率变化。当电变化时，相应的cce也会有变化，这样频率就会有变化，就达到了调频的目的。经过vt1调制放大的经c6耦合至发射管vt2通过tx、c7向外发射调频。vt1、vt2用9018超高频三极管作为振荡和发射专用管。1、先通过老师的ppt了解超外差式收音机原理进行了解。2、进行元器件检查和电路焊接（1）清查元器件的质量，发现所有的原件齐全；（2）观察对讲机的pcb电路板，发现质量不是很好，焊盘很容易脱落，一旦焊不好再进行第二次焊就很难了，所以在焊接过程中时刻小心；（3）插装。应对照电路图对号插装，有极性的元件要注意极性，如集成电路的脚位等；（4）焊接。各焊点加热时间及用锡量要适当，防止虚焊、错焊、短路。其中耳机插座、三极管等焊接时要快，以免烫坏；（5）焊后剪去多余引脚，检查所有焊点，发现焊点完好，焊接完毕。（6）然后将焊接好的组件组装起来，对讲机制作完成焊接完毕之后，装上电池，music传来，虽然有噪音，但真正的一装就响，马上收到了台。接下来进行更进一步的调试。可是我继续旋转调台拨盘，却只收到几个台，于是我就想了想，看了说明书后，知道我的电感线圈太短，频率太低，不在广播电台的频率范围之内，所以只有几个台。我就用指甲稍微拨开电感线圈，再次调试，发现电台明显变多，可是我再把电感拨开太大，就会发现台变少了，我觉得是电感太长，频率太大，超出电台频率范围，我再次拨动电感线圈，来来好几次，就把调频范围调到88~108mhz。可以随便收到十几个台。接下来就是调节对讲机部分，我看到很多同学在调收音机，于是我就自己当播音员在用我的收音机发广播，我想一定会有人收到我的广播，我就对着我的麦克风播了好几分钟都没人回答我，有点小忧伤，我就把l2、l3电感线圈轻轻拨开一点点，再次播音，很快...
