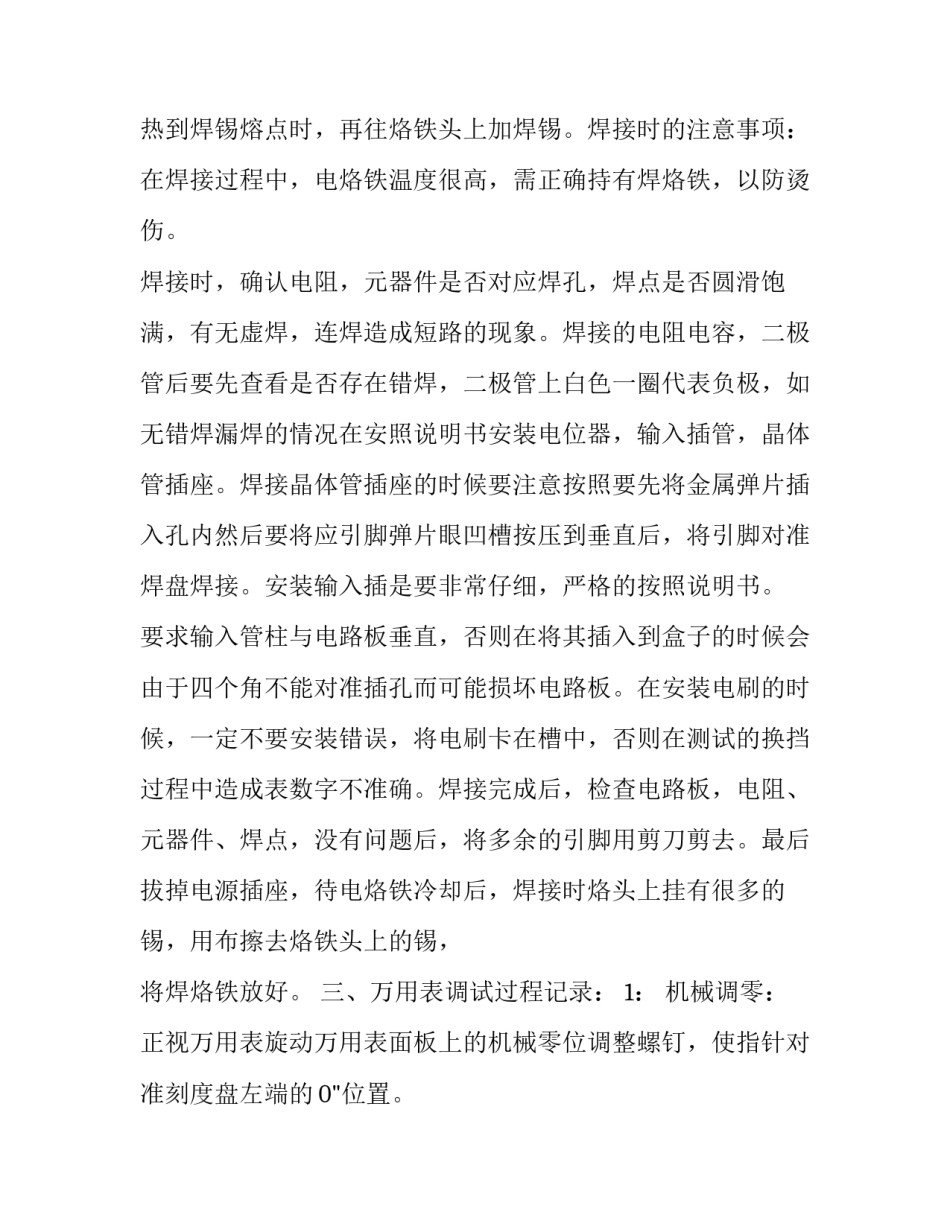

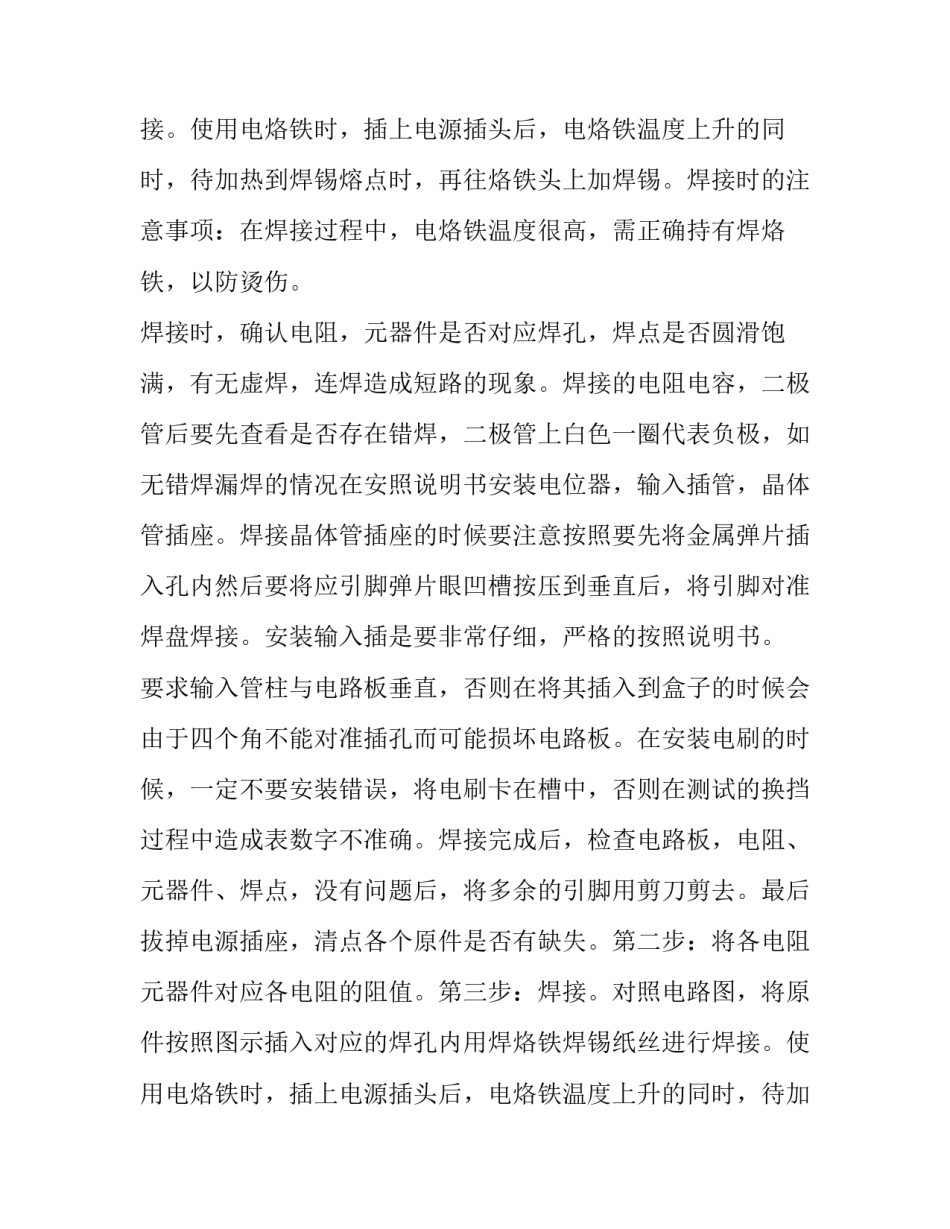

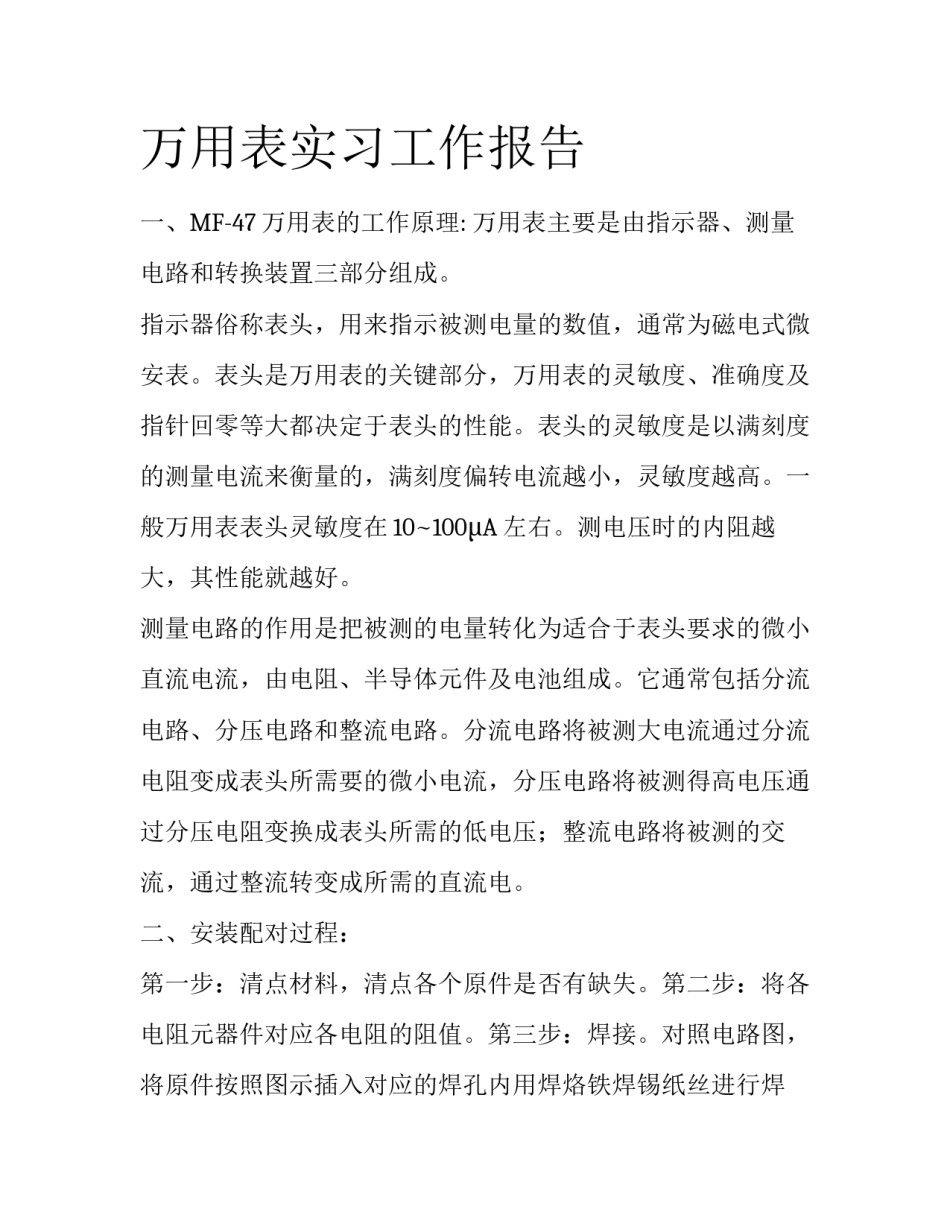

万用表实习工作报告一、MF-47万用表的工作原理:万用表主要是由指示器、测量电路和转换装置三部分组成。指示器俗称表头，用来指示被测电量的数值，通常为磁电式微安表。表头是万用表的关键部分，万用表的灵敏度、准确度及指针回零等大都决定于表头的性能。表头的灵敏度是以满刻度的测量电流来衡量的，满刻度偏转电流越小，灵敏度越高。一般万用表表头灵敏度在10~100μA左右。测电压时的内阻越大，其性能就越好。测量电路的作用是把被测的电量转化为适合于表头要求的微小直流电流，由电阻、半导体元件及电池组成。它通常包括分流电路、分压电路和整流电路。分流电路将被测大电流通过分流电阻变成表头所需要的微小电流，分压电路将被测得高电压通过分压电阻变换成表头所需的低电压；整流电路将被测的交流，通过整流转变成所需的直流电。二、安装配对过程：第一步：清点材料，清点各个原件是否有缺失。第二步：将各电阻元器件对应各电阻的阻值。第三步：焊接。对照电路图，将原件按照图示插入对应的焊孔内用焊烙铁焊锡纸丝进行焊接。使用电烙铁时，插上电源插头后，电烙铁温度上升的同时，待加热到焊锡熔点时，再往烙铁头上加焊锡。焊接时的注意事项：在焊接过程中，电烙铁温度很高，需正确持有焊烙铁，以防烫伤。焊接时，确认电阻，元器件是否对应焊孔，焊点是否圆滑饱满，有无虚焊，连焊造成短路的现象。焊接的电阻电容，二极管后要先查看是否存在错焊，二极管上白色一圈代表负极，如无错焊漏焊的情况在安照说明书安装电位器，输入插管，晶体管插座。焊接晶体管插座的时候要注意按照要先将金属弹片插入孔内然后要将应引脚弹片眼凹槽按压到垂直后，将引脚对准焊盘焊接。安装输入插是要非常仔细，严格的按照说明书。要求输入管柱与电路板垂直，否则在将其插入到盒子的时候会由于四个角不能对准插孔而可能损坏电路板。在安装电刷的时候，一定不要安装错误，将电刷卡在槽中，否则在测试的换挡过程中造成表数字不准确。焊接完成后，检查电路板，电阻、元器件、焊点，没有问题后，将多余的引脚用剪刀剪去。最后拔掉电源插座，清点各个原件是否有缺失。第二步：将各电阻元器件对应各电阻的阻值。第三步：焊接。对照电路图，将原件按照图示插入对应的焊孔内用焊烙铁焊锡纸丝进行焊接。使用电烙铁时，插上电源插头后，电烙铁温度上升的同时，待加热到焊锡熔点时，再往烙铁头上加焊锡。焊接时的注意事项：在焊接过程中，电烙铁温度很高，需正确持有焊烙铁，以防烫伤。焊接时，确认电阻，元器件是否对应焊孔，焊点是否圆滑饱满，有无虚焊，连焊造成短路的现象。焊接的电阻电容，二极管后要先查看是否存在错焊，二极管上白色一圈代表负极，如无错焊漏焊的情况在安照说明书安装电位器，输入插管，晶体管插座。焊接晶体管插座的时候要注意按照要先将金属弹片插入孔内然后要将应引脚弹片眼凹槽按压到垂直后，将引脚对准焊盘焊接。安装输入插是要非常仔细，严格的按照说明书。要求输入管柱与电路板垂直，否则在将其插入到盒子的时候会由于四个角不能对准插孔而可能损坏电路板。在安装电刷的时候，一定不要安装错误，将电刷卡在槽中，否则在测试的换挡过程中造成表数字不准确。焊接完成后，检查电路板，电阻、元器件、焊点，没有问题后，将多余的引脚用剪刀剪去。最后拔掉电源插座，待电烙铁冷却后，焊接时烙头上挂有很多的锡，用布擦去烙铁头上的锡，将焊烙铁放好。三、万用表调试过程记录：1：机械调零：正视万用表旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的0"位置。2：测量直流电压：把万用表两表棒插好，红表棒接＋"，黑表棒接－"，把档位开关旋钮打到直流电压档，并选择合适的量程。当被测电压数值范围不确定时，应先选用较高的量程，把万用表两表棒并接到被测电路上，红表棒接直流电压正极，黑表棒接直流电压负极，不能接反。根据测出电压值，再逐步选用低量程，最后使读数在满刻度的2/3附近。3：交流电测试：测量交流电压时将档位开关旋钮打到交流电压档，表棒不分正负极，与测量直流电压相似进行读数，其读数为交流电压的有效值。4：测量电阻：插好表棒，打到电阻档，并选择...
