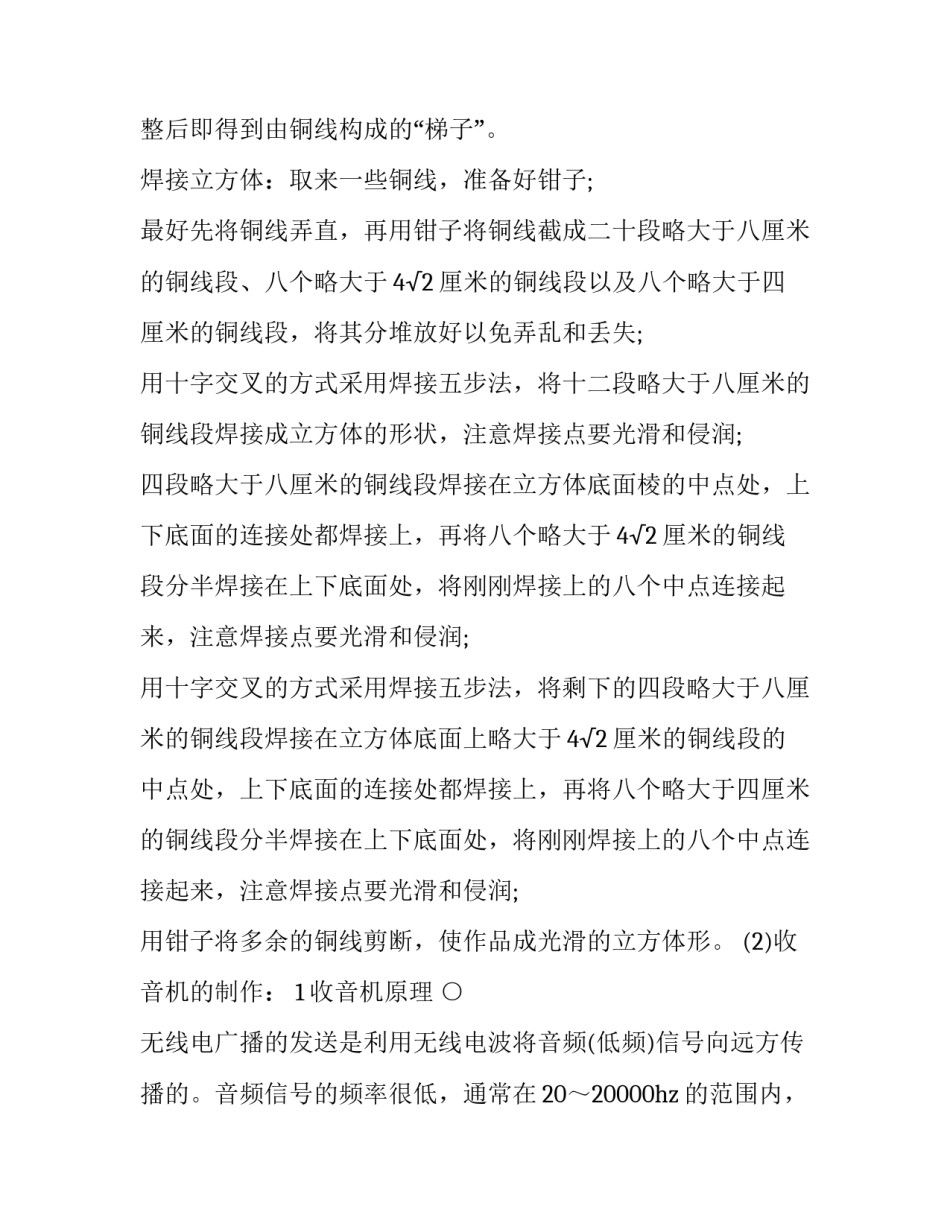

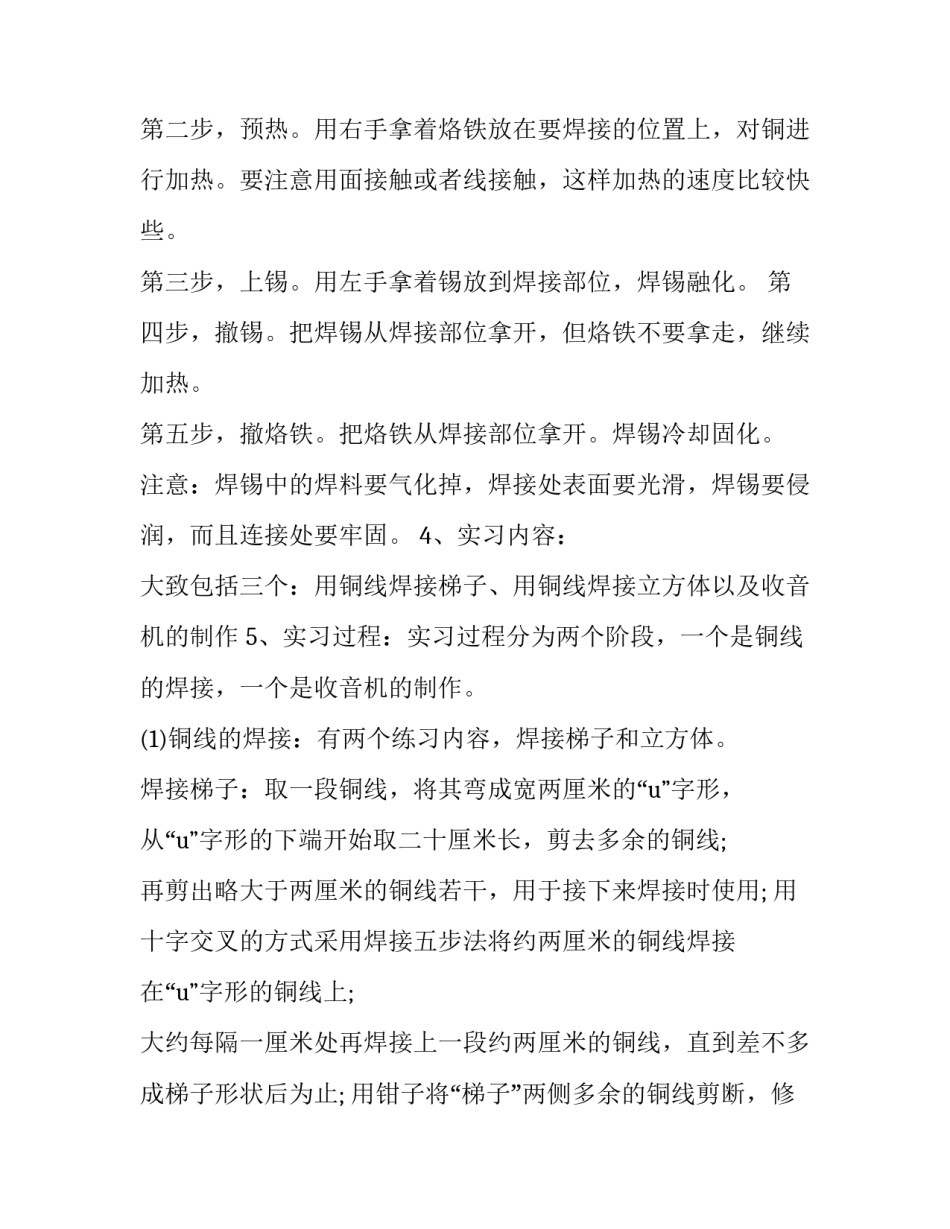

电子实训报告内容电子实训报告实训内容(十五篇)在经济发展迅速的今天，报告不再是罕见的东西，报告中提到的所有信息应该是准确无误的。那么什么样的报告才是有效的呢？这里我整理了一些优秀的报告范文，希望对大家有所帮助，下面我们就来了解一下吧。电子实训报告内容电子实训报告实训内容篇一1、实习目的(1).了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。(2).熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。(3).了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，培养正确的劳动观与人生观，也培养团队意识和集体主义精神。2、实习岗位:用烙铁焊接3、实习时用到的方法即焊接五步法：第一步，准备。把电烙铁加热到合适的温度，准备好焊锡和要焊接的铜。第二步，预热。用右手拿着烙铁放在要焊接的位置上，对铜进行加热。要注意用面接触或者线接触，这样加热的速度比较快些。第三步，上锡。用左手拿着锡放到焊接部位，焊锡融化。第四步，撤锡。把焊锡从焊接部位拿开，但烙铁不要拿走，继续加热。第五步，撤烙铁。把烙铁从焊接部位拿开。焊锡冷却固化。注意：焊锡中的焊料要气化掉，焊接处表面要光滑，焊锡要侵润，而且连接处要牢固。4、实习内容：大致包括三个：用铜线焊接梯子、用铜线焊接立方体以及收音机的制作5、实习过程：实习过程分为两个阶段，一个是铜线的焊接，一个是收音机的制作。(1)铜线的焊接：有两个练习内容，焊接梯子和立方体。焊接梯子：取一段铜线，将其弯成宽两厘米的“u”字形，从“u”字形的下端开始取二十厘米长，剪去多余的铜线;再剪出略大于两厘米的铜线若干，用于接下来焊接时使用;用十字交叉的方式采用焊接五步法将约两厘米的铜线焊接在“u”字形的铜线上;大约每隔一厘米处再焊接上一段约两厘米的铜线，直到差不多成梯子形状后为止;用钳子将“梯子”两侧多余的铜线剪断，修整后即得到由铜线构成的“梯子”。焊接立方体：取来一些铜线，准备好钳子;最好先将铜线弄直，再用钳子将铜线截成二十段略大于八厘米的铜线段、八个略大于4√2厘米的铜线段以及八个略大于四厘米的铜线段，将其分堆放好以免弄乱和丢失;用十字交叉的方式采用焊接五步法，将十二段略大于八厘米的铜线段焊接成立方体的形状，注意焊接点要光滑和侵润;四段略大于八厘米的铜线段焊接在立方体底面棱的中点处，上下底面的连接处都焊接上，再将八个略大于4√2厘米的铜线段分半焊接在上下底面处，将刚刚焊接上的八个中点连接起来，注意焊接点要光滑和侵润;用十字交叉的方式采用焊接五步法，将剩下的四段略大于八厘米的铜线段焊接在立方体底面上略大于4√2厘米的铜线段的中点处，上下底面的连接处都焊接上，再将八个略大于四厘米的铜线段分半焊接在上下底面处，将刚刚焊接上的八个中点连接起来，注意焊接点要光滑和侵润;用钳子将多余的铜线剪断，使作品成光滑的立方体形。(2)收音机的制作：1收音机原理○无线电广播的发送是利用无线电波将音频(低频)信号向远方传播的。音频信号的频率很低，通常在20～20000hz的范围内，属于低频信号。低频无线电波如果直接向外发射时，需要足够长的天线，而且能量损耗也很大。所以，实际上音频信号是不能直接由天线来发射的。无线电广播是利用高频的无线电波作为“运输工具”，首先把所需传送的音频信号“装载”到高频信号上，然后再由发射天线发送出去。2测量电阻及三极管数据○首先万用表测试出八个电阻的参数r1~r8分别为：91.2kω,2.66kω,151kω,29.3kω,90.1kω,99.3ω,600ω,500ω，以及六个三极管的参数v1~v6：76,110,186,192,59,59，将它们标号放好以免弄乱;3收音机电路板的安装○将本振线圈(黑)、中周(白)以及中周(绿)安装在线路板的相应位置上(中周要按到底，外壳固定支脚内弯90度要焊上)，将输入变压器(绿)和输出变压器(黄)安装在线路板的相应位置上(引线要固定)，将六个三极管v1~v6安装在线路板的相应位置上(注意色标及安装高度)，将八个电阻r1~r8安装在线路板的相应位置上(色环方向保持一致，注意安装...
