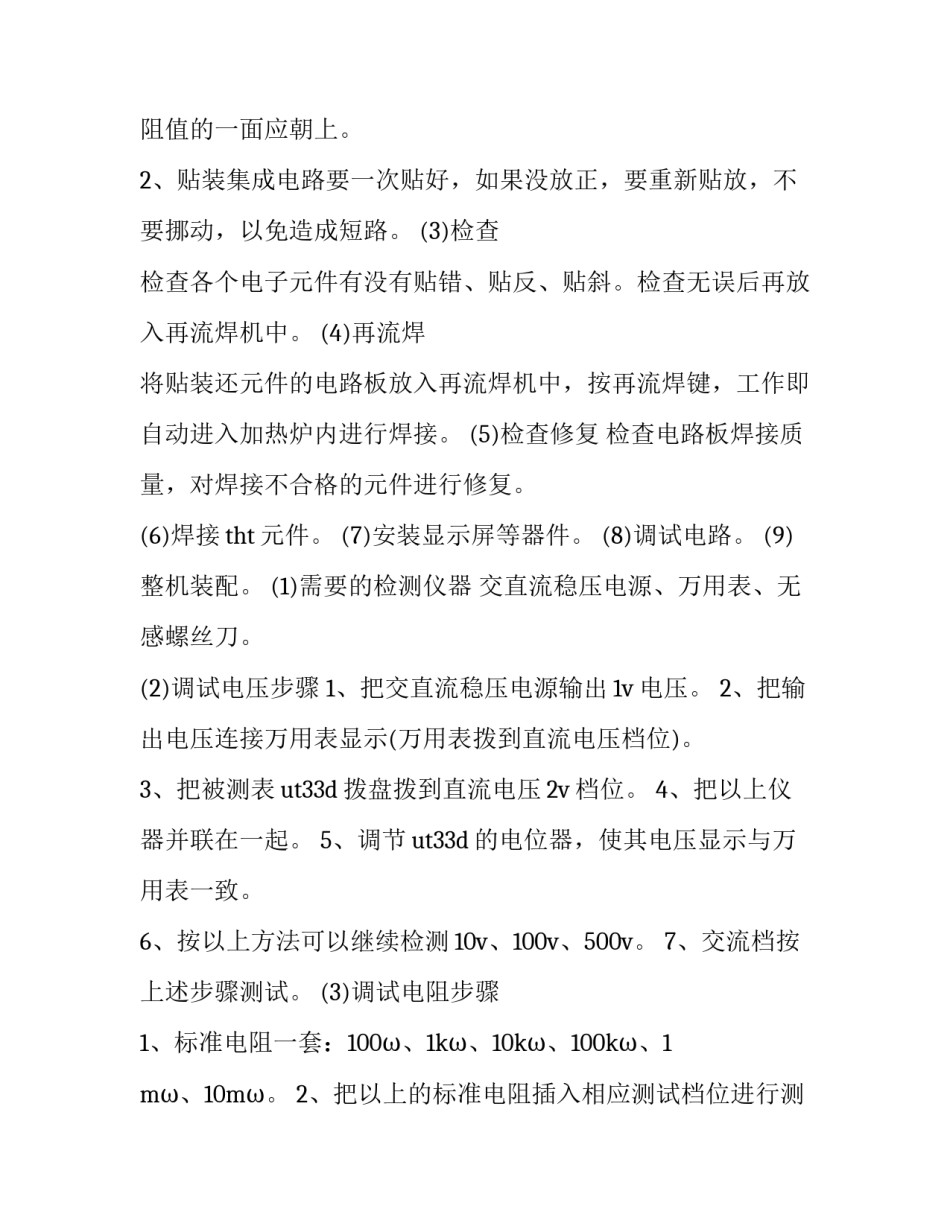

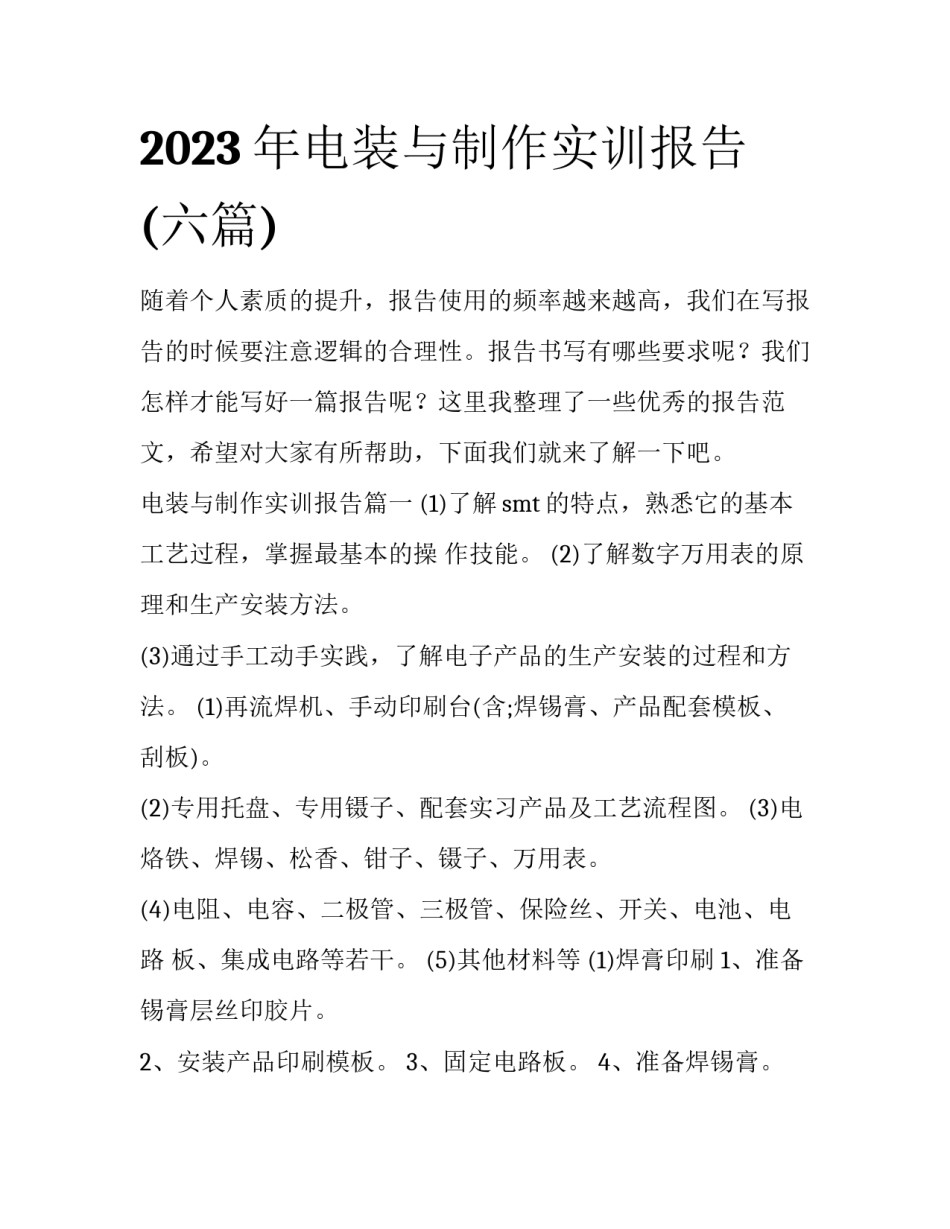

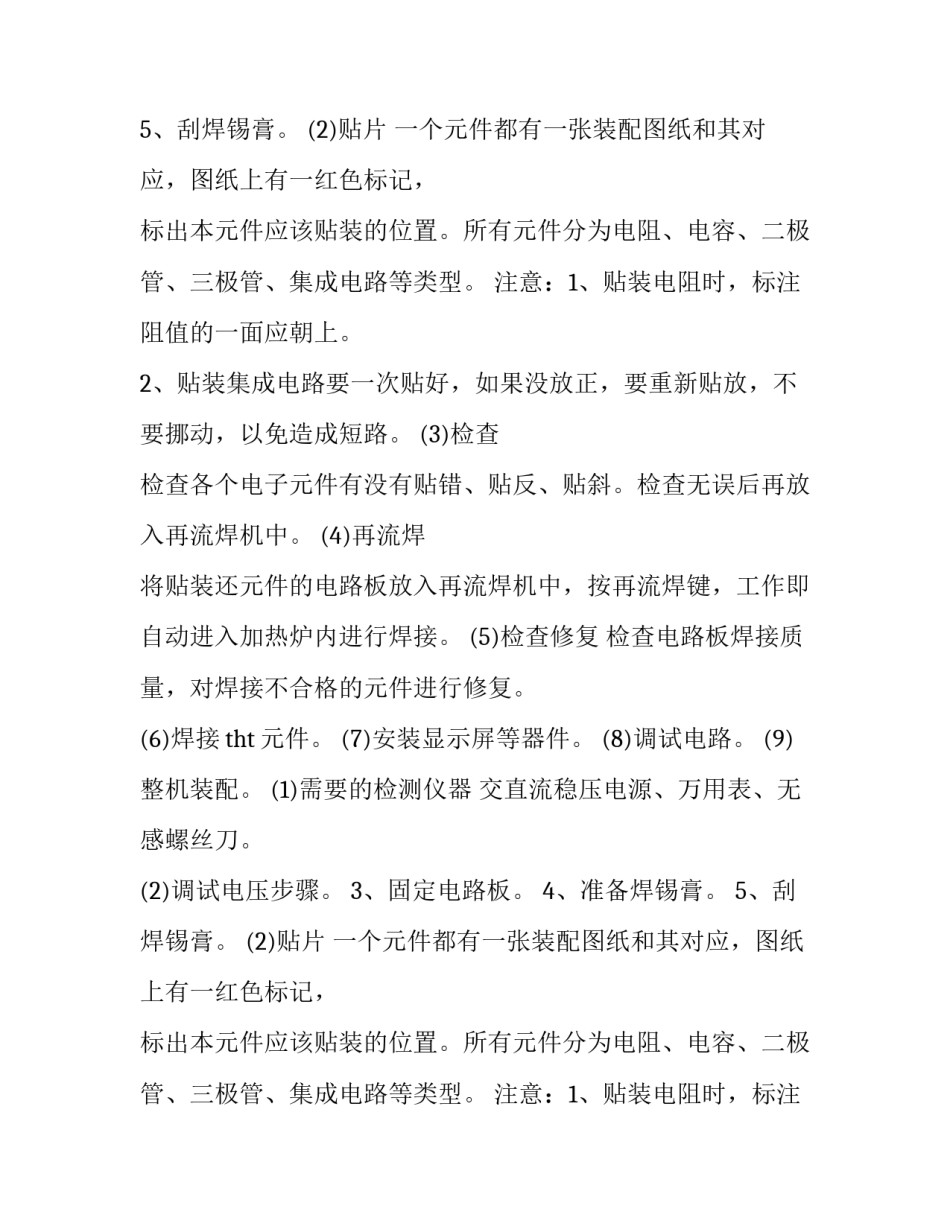

2023年电装与制作实训报告(六篇)随着个人素质的提升，报告使用的频率越来越高，我们在写报告的时候要注意逻辑的合理性。报告书写有哪些要求呢？我们怎样才能写好一篇报告呢？这里我整理了一些优秀的报告范文，希望对大家有所帮助，下面我们就来了解一下吧。电装与制作实训报告篇一(1)了解smt的特点，熟悉它的基本工艺过程，掌握最基本的操作技能。(2)了解数字万用表的原理和生产安装方法。(3)通过手工动手实践，了解电子产品的生产安装的过程和方法。(1)再流焊机、手动印刷台(含;焊锡膏、产品配套模板、刮板)。(2)专用托盘、专用镊子、配套实习产品及工艺流程图。(3)电烙铁、焊锡、松香、钳子、镊子、万用表。(4)电阻、电容、二极管、三极管、保险丝、开关、电池、电路板、集成电路等若干。(5)其他材料等(1)焊膏印刷1、准备锡膏层丝印胶片。2、安装产品印刷模板。3、固定电路板。4、准备焊锡膏。5、刮焊锡膏。(2)贴片一个元件都有一张装配图纸和其对应，图纸上有一红色标记，标出本元件应该贴装的位置。所有元件分为电阻、电容、二极管、三极管、集成电路等类型。注意：1、贴装电阻时，标注阻值的一面应朝上。2、贴装集成电路要一次贴好，如果没放正，要重新贴放，不要挪动，以免造成短路。(3)检查检查各个电子元件有没有贴错、贴反、贴斜。检查无误后再放入再流焊机中。(4)再流焊将贴装还元件的电路板放入再流焊机中，按再流焊键，工作即自动进入加热炉内进行焊接。(5)检查修复检查电路板焊接质量，对焊接不合格的元件进行修复。(6)焊接tht元件。(7)安装显示屏等器件。(8)调试电路。(9)整机装配。(1)需要的检测仪器交直流稳压电源、万用表、无感螺丝刀。(2)调试电压步骤。3、固定电路板。4、准备焊锡膏。5、刮焊锡膏。(2)贴片一个元件都有一张装配图纸和其对应，图纸上有一红色标记，标出本元件应该贴装的位置。所有元件分为电阻、电容、二极管、三极管、集成电路等类型。注意：1、贴装电阻时，标注阻值的一面应朝上。2、贴装集成电路要一次贴好，如果没放正，要重新贴放，不要挪动，以免造成短路。(3)检查检查各个电子元件有没有贴错、贴反、贴斜。检查无误后再放入再流焊机中。(4)再流焊将贴装还元件的电路板放入再流焊机中，按再流焊键，工作即自动进入加热炉内进行焊接。(5)检查修复检查电路板焊接质量，对焊接不合格的元件进行修复。(6)焊接tht元件。(7)安装显示屏等器件。(8)调试电路。(9)整机装配。(1)需要的检测仪器交直流稳压电源、万用表、无感螺丝刀。(2)调试电压步骤1、把交直流稳压电源输出1v电压。2、把输出电压连接万用表显示(万用表拨到直流电压档位)。3、把被测表ut33d拨盘拨到直流电压2v档位。4、把以上仪器并联在一起。5、调节ut33d的电位器，使其电压显示与万用表一致。6、按以上方法可以继续检测10v、100v、500v。7、交流档按上述步骤测试。(3)调试电阻步骤1、标准电阻一套：100ω、1kω、10kω、100kω、1mω、10mω。2、把以上的标准电阻插入相应测试档位进行测量。(4)调试电流步骤(直流恒流源一台)1、使直流恒流源输出100ma电流。2、把ut33d电流档调至200ma档位观察是否为100ma。如不正常更改分流电阻。3、依次测试20ma、2ma。4、使直流恒流源输出10a电流。5、把ut33d电流档调至10a。6、如果ut33d此时显示电流大于10a，在线路板锰铜丝上面加上一些焊锡，冷却后观察ut33d电流是否标准。7、如果测试电流小于10a，用剪钳在锰铜丝上钳两下，增大锰铜丝截面。(5)二极管检测1、拿一个4007二极管，检测它的正反向。如果正向达到400-800，反向无穷大，就表明二极管功能正常。2、通断检测，把输出表笔短路，如听到蜂鸣声，即正常。(6)背光检测1、按下ut33d背光键，背光灯亮就ok。2、ut33d具有方波输出功能，可以用示波器检测其输出方波功能是否正常。(1)在焊膏印刷时，刮焊锡膏是非常重要的一个步骤。(2)在贴片时，一定要注意贴放的位置与是否放正了。(3)在焊接tht元件时，要注意不要烧坏元件和电路板。(4)在安装配件时，一定要安装正确。(5)在检测、调试时一定要正确操作。(6)在整个实习中，了解电子产品的生产安装的过程和方法。并了解在其过程中，并不是每个步...
