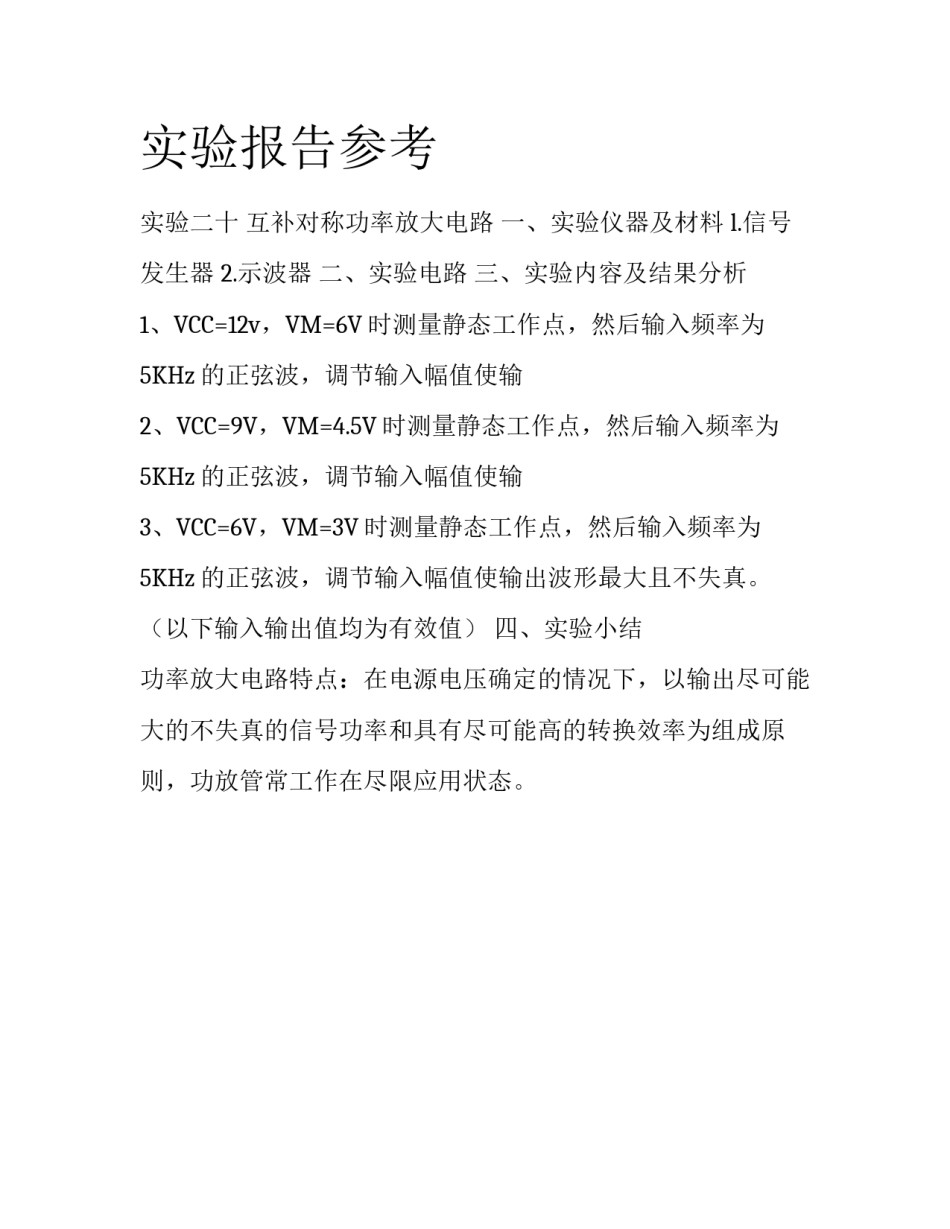

实验报告参考

实验报告参考实验二十互补对称功率放大电路一、实验仪器及材料l.信号发生器2.示波器二、实验电路三、实验内容及结果分析1、VCC=12v，VM=6V时测量静态工作点，然后输入频率为5KHz的正弦波，调节输入幅值使输2、VCC=9V，VM=4.5V时测量静态工作点，然后输入频率为5KHz的正弦波，调节输入幅值使输3、VCC=6V，VM=3V时测量静态工作点，然后输入频率为5KHz的正弦波，调节输入幅值使输出波形最大且不失真。（以下输入输出值均为有效值）四、实验小结功率放大电路特点：在电源电压确定的情况下，以输出尽可能大的不失真的信号功率和具有尽可能高的转换效率为组成原则，功放管常工作在尽限应用状态。
