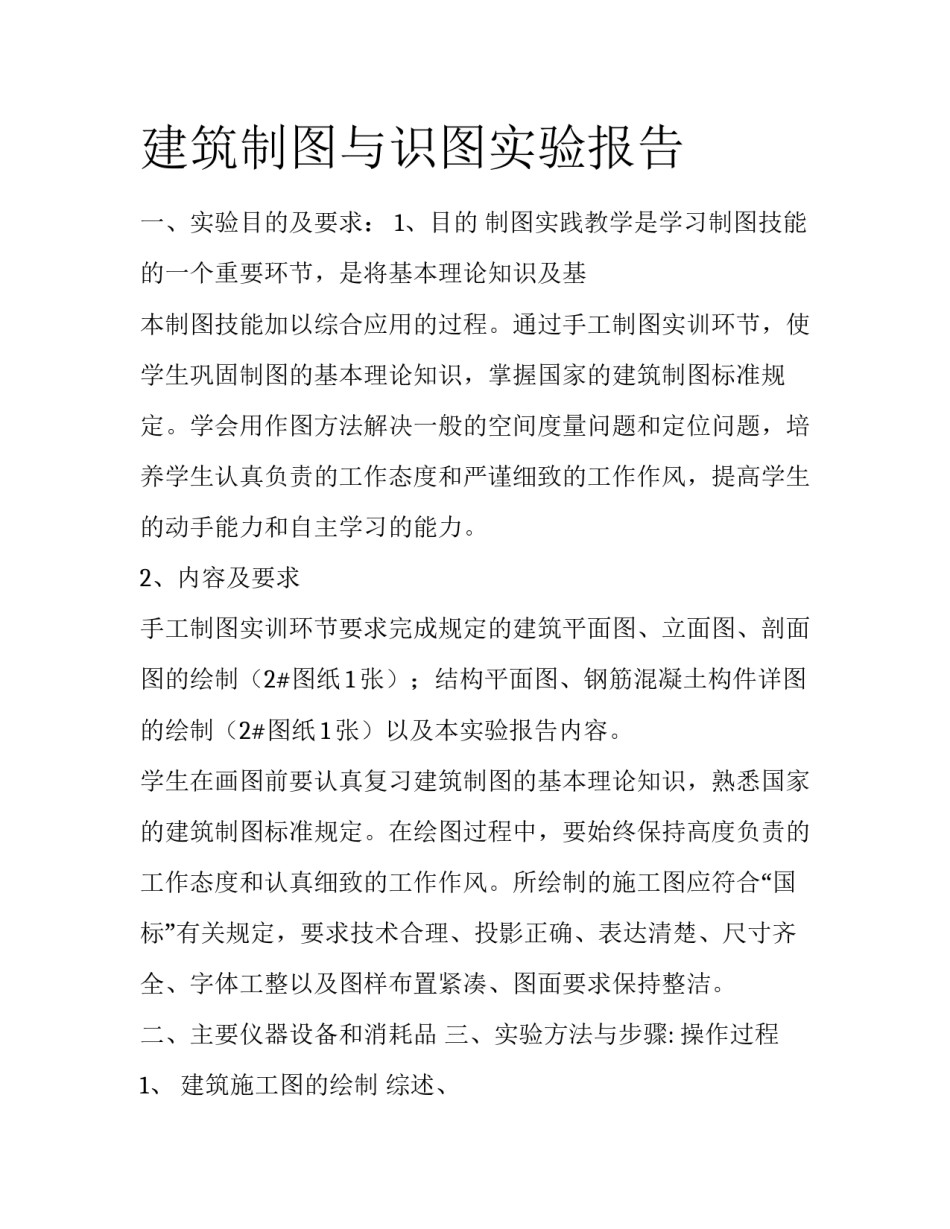

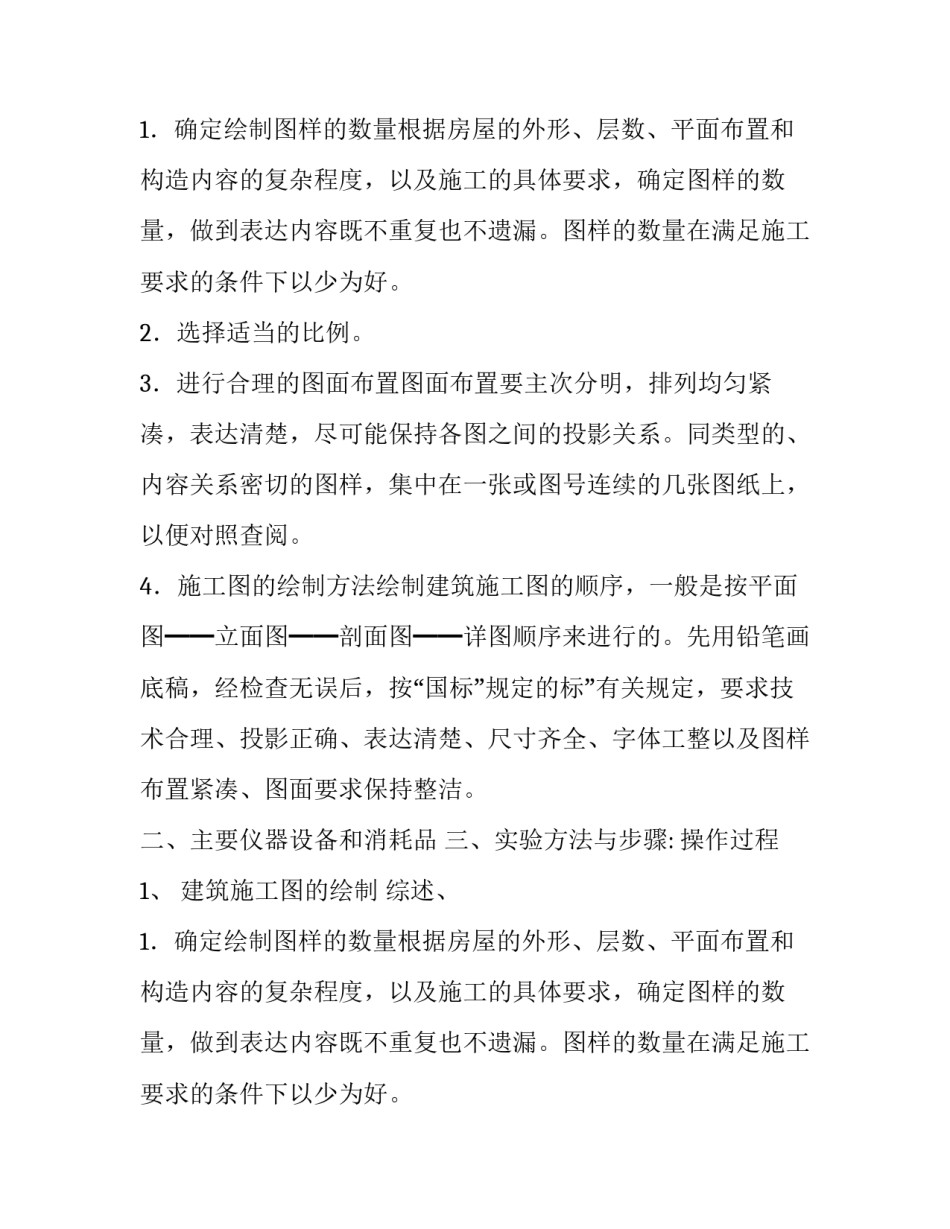

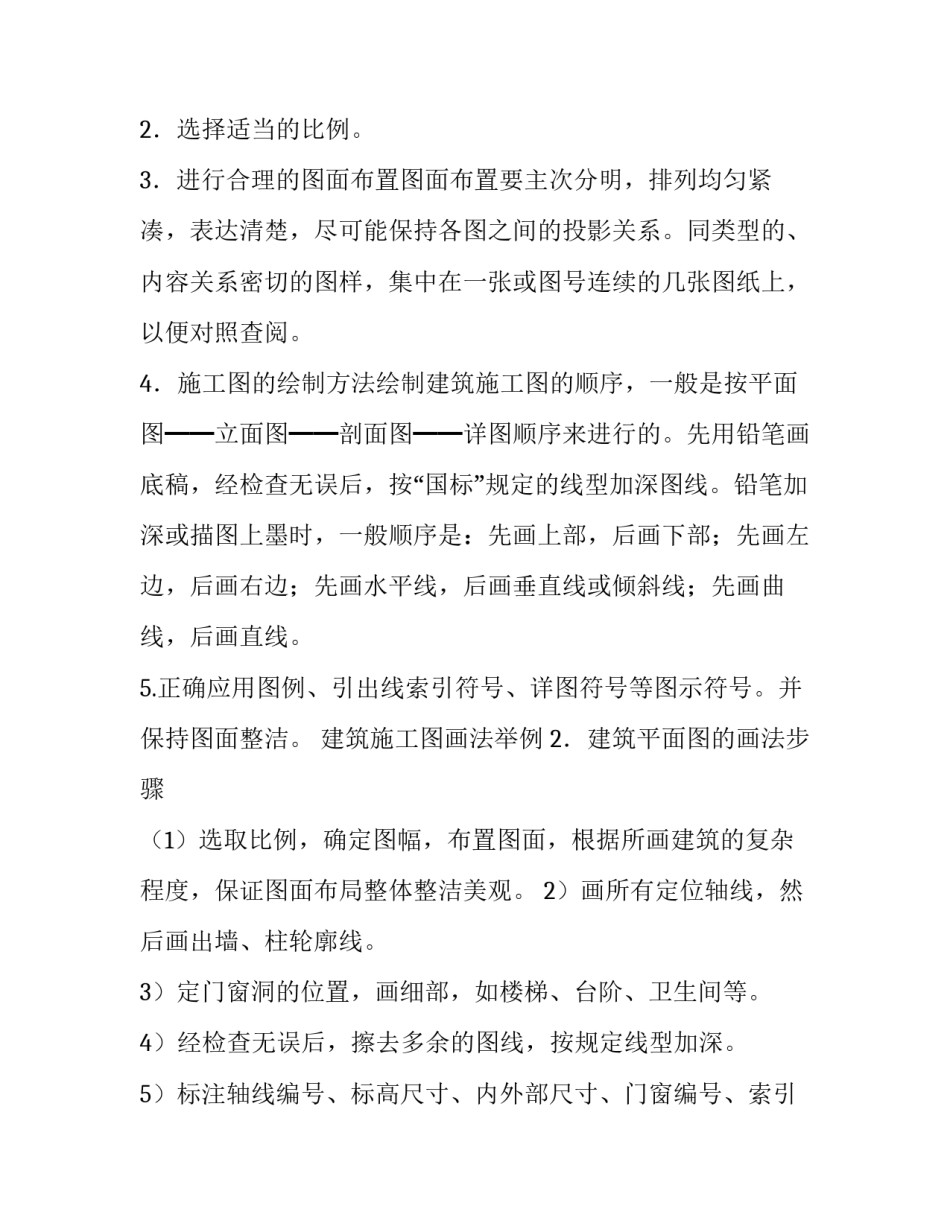

建筑制图与识图实验报告一、实验目的及要求：1、目的制图实践教学是学习制图技能的一个重要环节，是将基本理论知识及基本制图技能加以综合应用的过程。通过手工制图实训环节，使学生巩固制图的基本理论知识，掌握国家的建筑制图标准规定。学会用作图方法解决一般的空间度量问题和定位问题，培养学生认真负责的工作态度和严谨细致的工作作风，提高学生的动手能力和自主学习的能力。2、内容及要求手工制图实训环节要求完成规定的建筑平面图、立面图、剖面图的绘制（2#图纸1张）；结构平面图、钢筋混凝土构件详图的绘制（2#图纸1张）以及本实验报告内容。学生在画图前要认真复习建筑制图的基本理论知识，熟悉国家的建筑制图标准规定。在绘图过程中，要始终保持高度负责的工作态度和认真细致的工作作风。所绘制的施工图应符合“国标”有关规定，要求技术合理、投影正确、表达清楚、尺寸齐全、字体工整以及图样布置紧凑、图面要求保持整洁。二、主要仪器设备和消耗品三、实验方法与步骤:操作过程1、建筑施工图的绘制综述、1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好。2．选择适当的比例。3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。先用铅笔画底稿，经检查无误后，按“国标”规定的标”有关规定，要求技术合理、投影正确、表达清楚、尺寸齐全、字体工整以及图样布置紧凑、图面要求保持整洁。二、主要仪器设备和消耗品三、实验方法与步骤:操作过程1、建筑施工图的绘制综述、1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好。2．选择适当的比例。3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。5.正确应用图例、引出线索引符号、详图符号等图示符号。并保持图面整洁。建筑施工图画法举例2．建筑平面图的画法步骤（1）选取比例，确定图幅，布置图面，根据所画建筑的复杂程度，保证图面布局整体整洁美观。2）画所有定位轴线，然后画出墙、柱轮廓线。3）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。4）经检查无误后，擦去多余的图线，按规定线型加深。5）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。最后，在平面图下方写出图名及比例等。3．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。1）选比例，定图幅进行布置，一般与平面图一致。2）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。3）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。4）检查无误后加深图线。5）注写标高、图名、比例及有关文字说明。3．剖面图的画法步骤1）按比例画出定位线，包括定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线2）画出楼板、...
