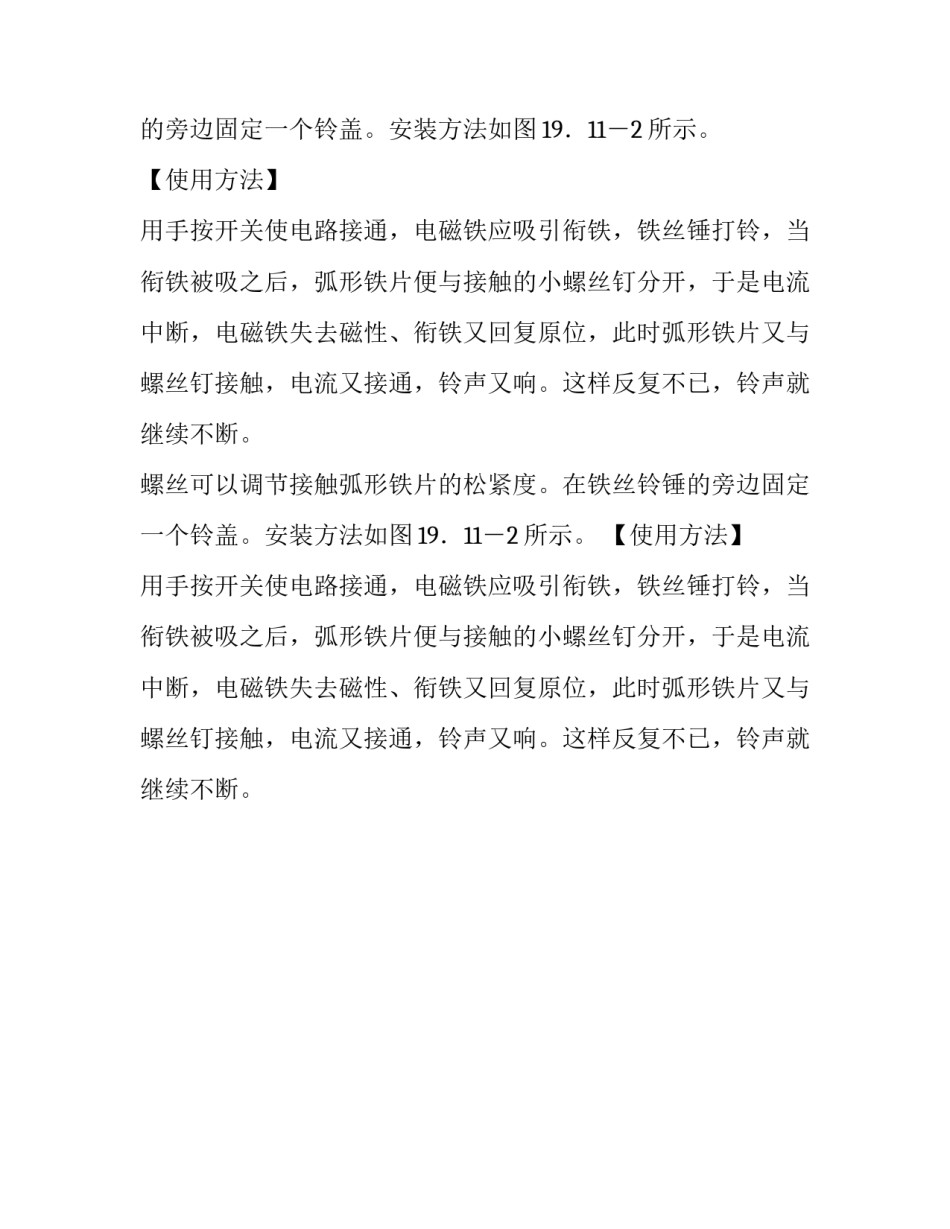

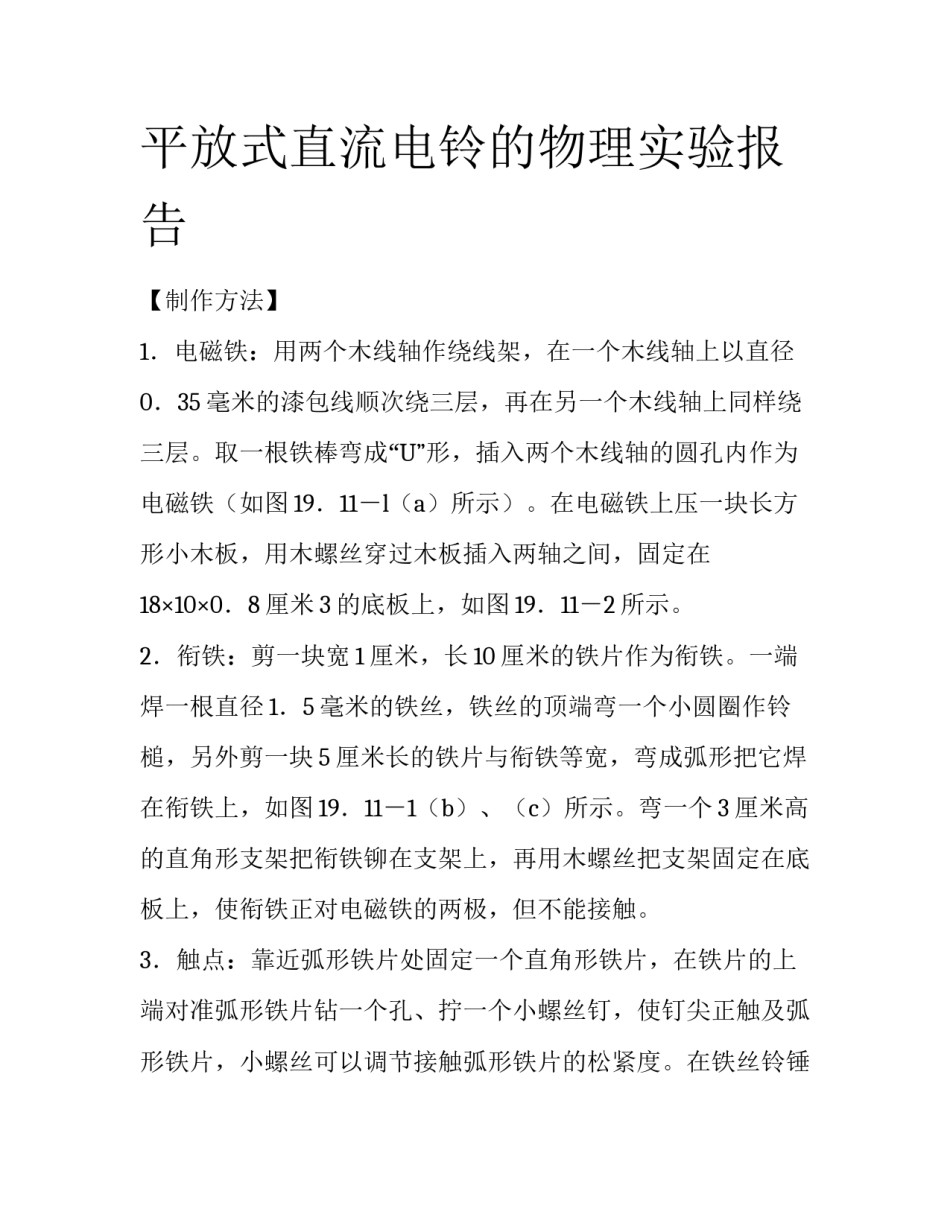

平放式直流电铃的物理实验报告【制作方法】1．电磁铁：用两个木线轴作绕线架，在一个木线轴上以直径0．35毫米的漆包线顺次绕三层，再在另一个木线轴上同样绕三层。取一根铁棒弯成“U”形，插入两个木线轴的圆孔内作为电磁铁（如图19．11－l（a）所示）。在电磁铁上压一块长方形小木板，用木螺丝穿过木板插入两轴之间，固定在18×10×0．8厘米3的底板上，如图19．11－2所示。2．衔铁：剪一块宽1厘米，长10厘米的铁片作为衔铁。一端焊一根直径1．5毫米的铁丝，铁丝的顶端弯一个小圆圈作铃槌，另外剪一块5厘米长的铁片与衔铁等宽，弯成弧形把它焊在衔铁上，如图19．11－1（b）、（c）所示。弯一个3厘米高的直角形支架把衔铁铆在支架上，再用木螺丝把支架固定在底板上，使衔铁正对电磁铁的两极，但不能接触。3．触点：靠近弧形铁片处固定一个直角形铁片，在铁片的上端对准弧形铁片钻一个孔、拧一个小螺丝钉，使钉尖正触及弧形铁片，小螺丝可以调节接触弧形铁片的松紧度。在铁丝铃锤的旁边固定一个铃盖。安装方法如图19．11－2所示。【使用方法】用手按开关使电路接通，电磁铁应吸引衔铁，铁丝锤打铃，当衔铁被吸之后，弧形铁片便与接触的小螺丝钉分开，于是电流中断，电磁铁失去磁性、衔铁又回复原位，此时弧形铁片又与螺丝钉接触，电流又接通，铃声又响。这样反复不已，铃声就继续不断。螺丝可以调节接触弧形铁片的松紧度。在铁丝铃锤的旁边固定一个铃盖。安装方法如图19．11－2所示。【使用方法】用手按开关使电路接通，电磁铁应吸引衔铁，铁丝锤打铃，当衔铁被吸之后，弧形铁片便与接触的小螺丝钉分开，于是电流中断，电磁铁失去磁性、衔铁又回复原位，此时弧形铁片又与螺丝钉接触，电流又接通，铃声又响。这样反复不已，铃声就继续不断。
