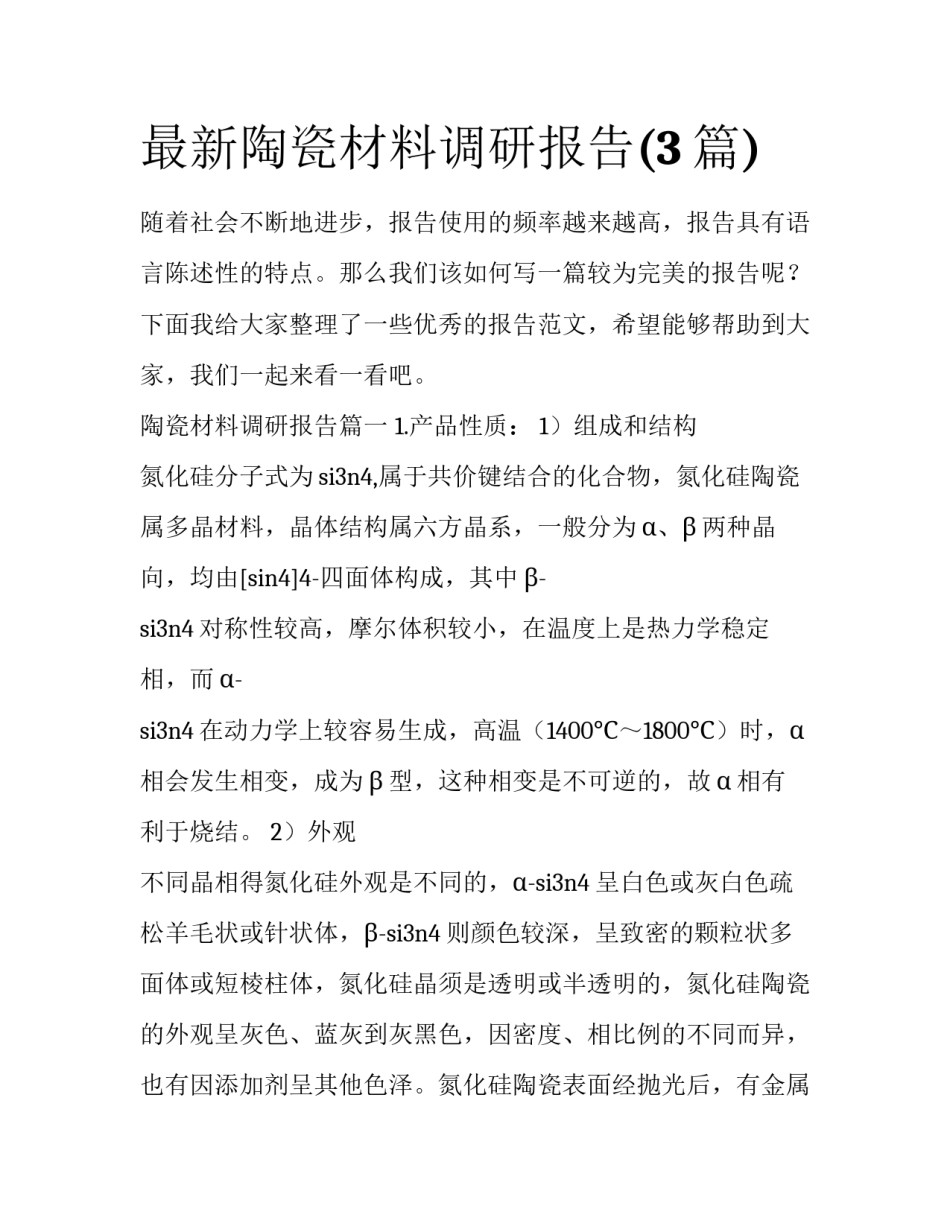

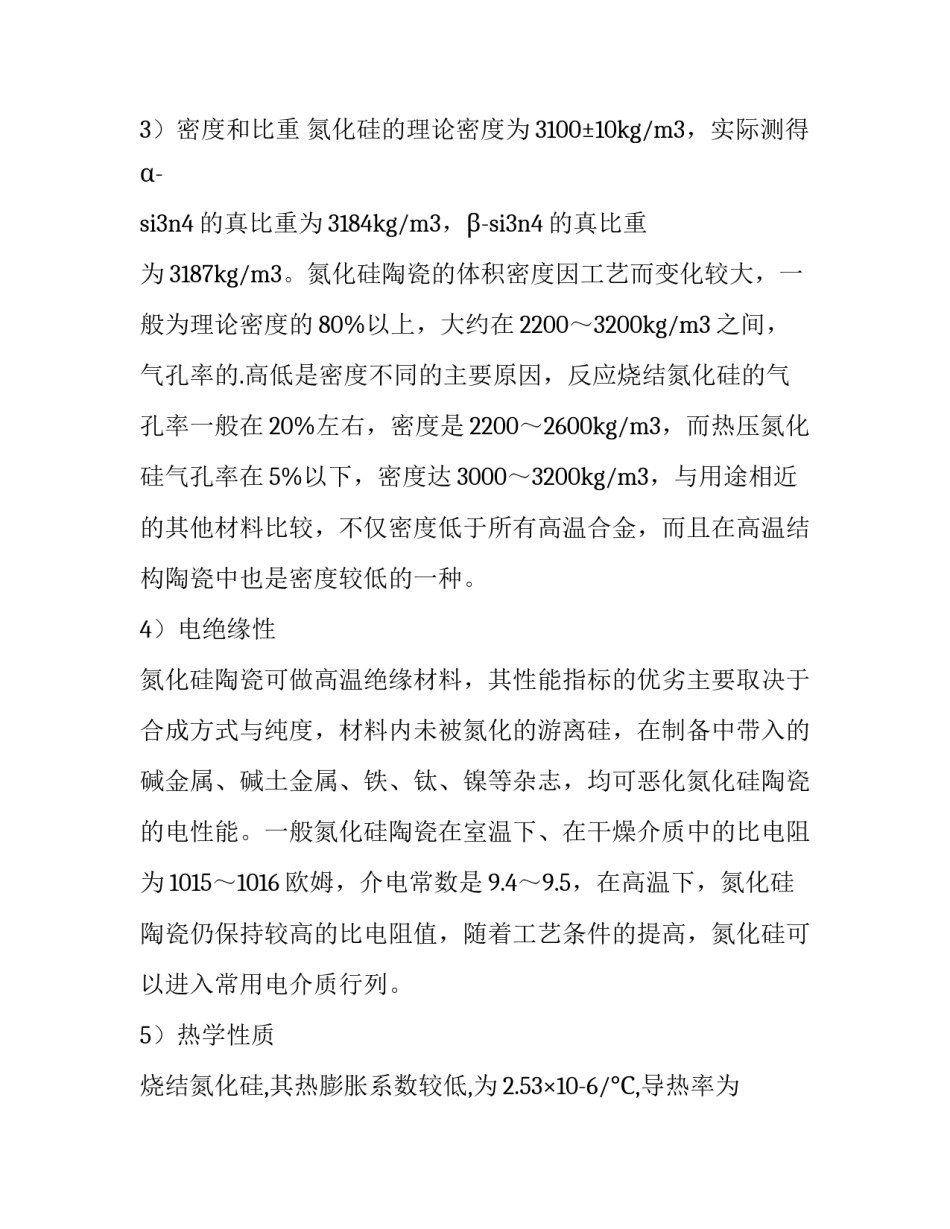

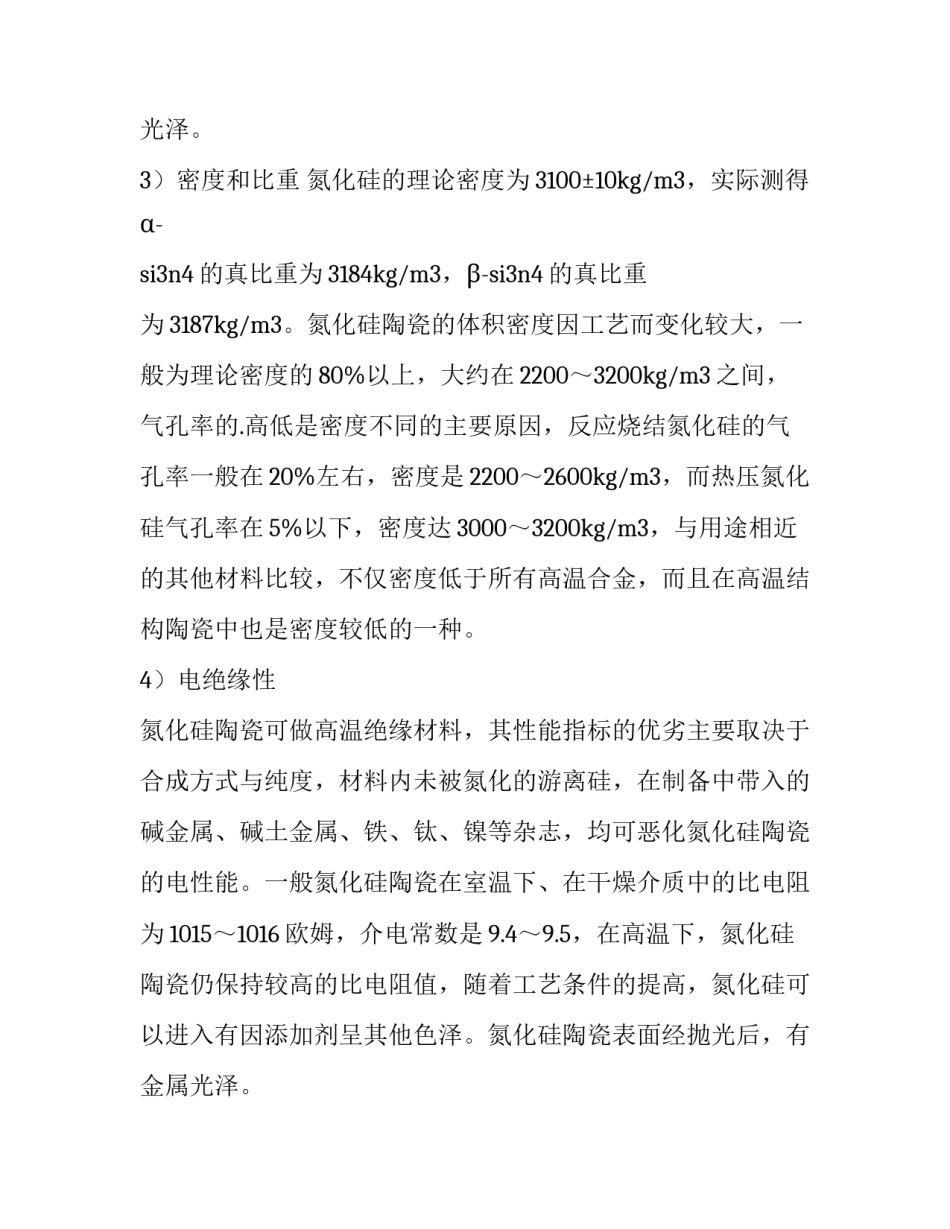

最新陶瓷材料调研报告(3篇)随着社会不断地进步，报告使用的频率越来越高，报告具有语言陈述性的特点。那么我们该如何写一篇较为完美的报告呢？下面我给大家整理了一些优秀的报告范文，希望能够帮助到大家，我们一起来看一看吧。陶瓷材料调研报告篇一1.产品性质：1）组成和结构氮化硅分子式为si3n4,属于共价键结合的化合物，氮化硅陶瓷属多晶材料，晶体结构属六方晶系，一般分为α、β两种晶向，均由[sin4]4-四面体构成，其中β-si3n4对称性较高，摩尔体积较小，在温度上是热力学稳定相，而α-si3n4在动力学上较容易生成，高温（1400℃～1800℃）时，α相会发生相变，成为β型，这种相变是不可逆的，故α相有利于烧结。2）外观不同晶相得氮化硅外观是不同的，α-si3n4呈白色或灰白色疏松羊毛状或针状体，β-si3n4则颜色较深，呈致密的颗粒状多面体或短棱柱体，氮化硅晶须是透明或半透明的，氮化硅陶瓷的外观呈灰色、蓝灰到灰黑色，因密度、相比例的不同而异，也有因添加剂呈其他色泽。氮化硅陶瓷表面经抛光后，有金属光泽。3）密度和比重氮化硅的理论密度为3100±10kg/m3，实际测得α-si3n4的真比重为3184kg/m3，β-si3n4的真比重为3187kg/m3。氮化硅陶瓷的体积密度因工艺而变化较大，一般为理论密度的80%以上，大约在2200～3200kg/m3之间，气孔率的.高低是密度不同的主要原因，反应烧结氮化硅的气孔率一般在20%左右，密度是2200～2600kg/m3，而热压氮化硅气孔率在5%以下，密度达3000～3200kg/m3，与用途相近的其他材料比较，不仅密度低于所有高温合金，而且在高温结构陶瓷中也是密度较低的一种。4）电绝缘性氮化硅陶瓷可做高温绝缘材料，其性能指标的优劣主要取决于合成方式与纯度，材料内未被氮化的游离硅，在制备中带入的碱金属、碱土金属、铁、钛、镍等杂志，均可恶化氮化硅陶瓷的电性能。一般氮化硅陶瓷在室温下、在干燥介质中的比电阻为1015～1016欧姆，介电常数是9.4～9.5，在高温下，氮化硅陶瓷仍保持较高的比电阻值，随着工艺条件的提高，氮化硅可以进入有因添加剂呈其他色泽。氮化硅陶瓷表面经抛光后，有金属光泽。3）密度和比重氮化硅的理论密度为3100±10kg/m3，实际测得α-si3n4的真比重为3184kg/m3，β-si3n4的真比重为3187kg/m3。氮化硅陶瓷的体积密度因工艺而变化较大，一般为理论密度的80%以上，大约在2200～3200kg/m3之间，气孔率的.高低是密度不同的主要原因，反应烧结氮化硅的气孔率一般在20%左右，密度是2200～2600kg/m3，而热压氮化硅气孔率在5%以下，密度达3000～3200kg/m3，与用途相近的其他材料比较，不仅密度低于所有高温合金，而且在高温结构陶瓷中也是密度较低的一种。4）电绝缘性氮化硅陶瓷可做高温绝缘材料，其性能指标的优劣主要取决于合成方式与纯度，材料内未被氮化的游离硅，在制备中带入的碱金属、碱土金属、铁、钛、镍等杂志，均可恶化氮化硅陶瓷的电性能。一般氮化硅陶瓷在室温下、在干燥介质中的比电阻为1015～1016欧姆，介电常数是9.4～9.5，在高温下，氮化硅陶瓷仍保持较高的比电阻值，随着工艺条件的提高，氮化硅可以进入常用电介质行列。5）热学性质烧结氮化硅,其热膨胀系数较低,为2.53×10-6/℃,导热率为18.42w/m·k,因此它具有优良的抗热震性能,仅次于石英和微晶玻璃,有实验报告说明密度为2500kg/m3的反应烧结氮化硅试样由1200℃冷却至20℃热循环上千次，仍然不破裂，氮化硅陶瓷的热稳定性好，可在高温中长期使用。在氧化气氛中可使用到1400℃，在中性或还原气氛中一直可使用到1850℃。6)机械性质氮化硅具有较高的机械强度，一般热压制品的抗折强度500～700mpa,高的可达1000～1200mpa;反应烧结后的抗折强度200mpa,高的可300～400mpa。虽然反应烧结制品的室温强度不高,但在1200～1350℃的高温下,其强度仍不下降。氮化硅的高温蠕变小,例如,反应烧结的氮化硅在1200℃时荷重为24mpa,1000h后其形变为0.5%。7）摩擦系数与自润滑性氮化硅陶瓷摩擦系数较小，在高温高速的条件下，摩擦系数提高幅度也较小，因此能保证机构的正常运行，这是它一个突出的优点，氮化硅陶瓷开始对磨时滑动摩擦系数达到1.0至1.5，经精密磨合后，摩擦系数就大大下降，...
