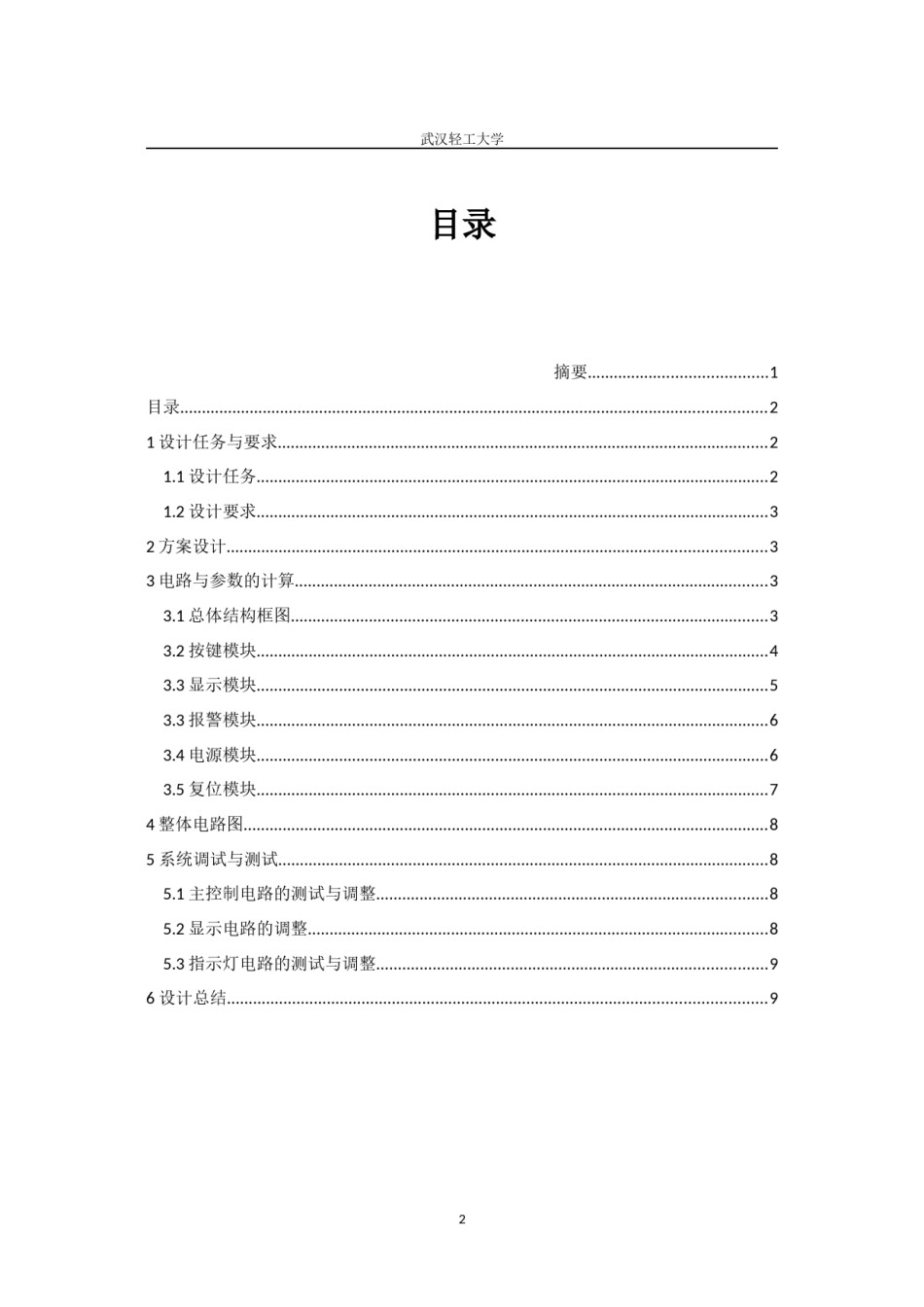

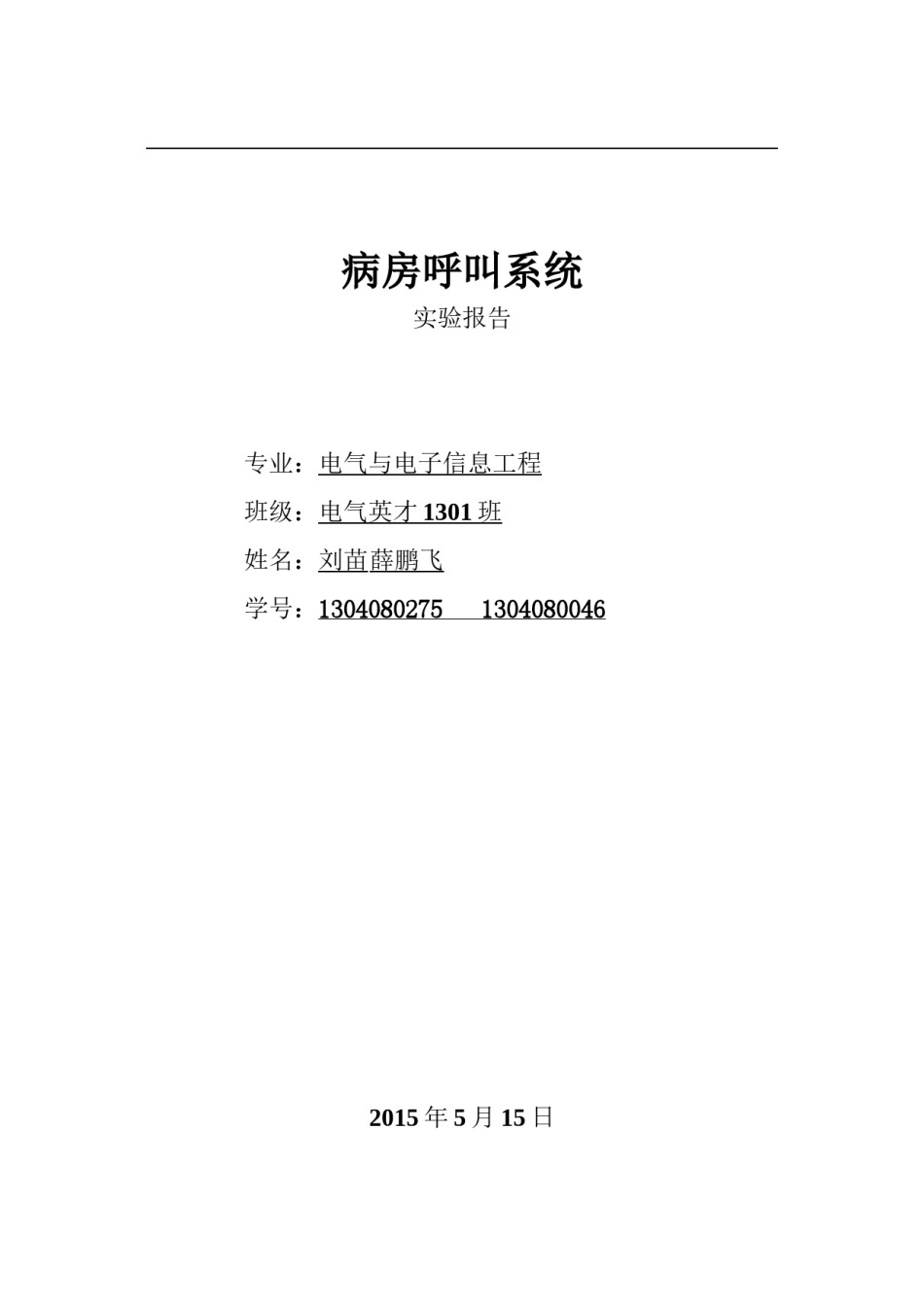

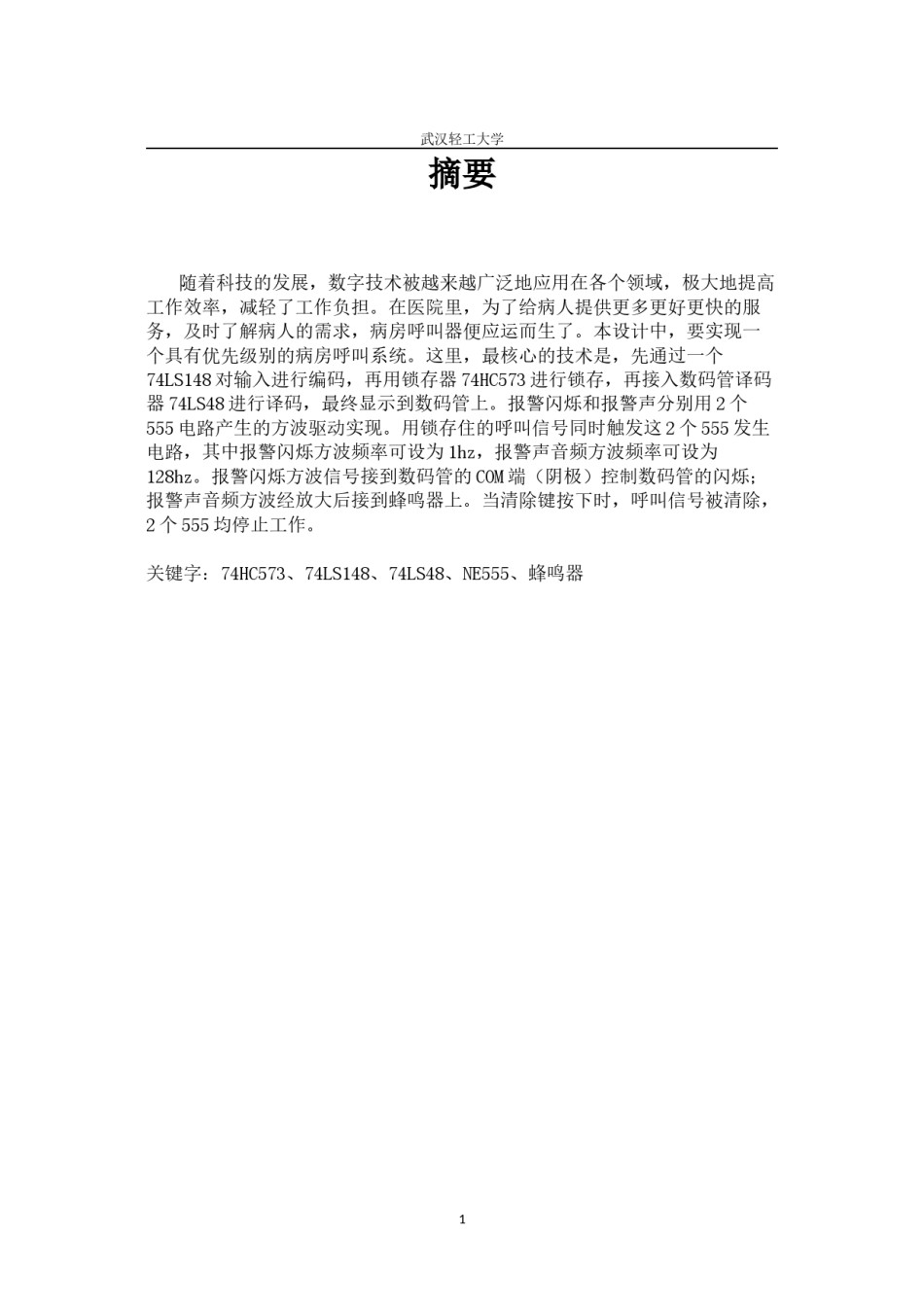

病房呼叫系统实验报告专业：电气与电子信息工程班级：电气英才1301班姓名：刘苗薛鹏飞学号：130408027513040800462015年5月15日武汉轻工大学摘要随着科技的发展，数字技术被越来越广泛地应用在各个领域，极大地提高工作效率，减轻了工作负担。在医院里，为了给病人提供更多更好更快的服务，及时了解病人的需求，病房呼叫器便应运而生了。本设计中，要实现一个具有优先级别的病房呼叫系统。这里，最核心的技术是，先通过一个74LS148对输入进行编码，再用锁存器74HC573进行锁存，再接入数码管译码器74LS48进行译码，最终显示到数码管上。报警闪烁和报警声分别用2个555电路产生的方波驱动实现。用锁存住的呼叫信号同时触发这2个555发生电路，其中报警闪烁方波频率可设为1hz，报警声音频方波频率可设为128hz。报警闪烁方波信号接到数码管的COM端（阴极）控制数码管的闪烁；报警声音频方波经放大后接到蜂鸣器上。当清除键按下时，呼叫信号被清除，2个555均停止工作。关键字：74HC573、74LS148、74LS48、NE555、蜂鸣器1武汉轻工大学目录摘要.........................................1目录.......................................................................................................................................21设计任务与要求.................................................................................................................21.1设计任务......................................................................................................................21.2设计要求......................................................................................................................32方案设计............................................................................................................................33电路与参数的计算.............................................................................................................33.1总体结构框图..............................................................................................................33.2按键模块......................................................................................................................43.3显示模块......................................................................................................................53.3报警模块......................................................................................................................63.4电源模块......................................................................................................................63.5复位模块......................................................................................................................74整体电路图.........................................................................................................................85系统调试与测试.................................................................................................................85.1主控制电路的测试与调整..........................................................................................85.2显示电路的调整..........................................................................................................85.3指示灯电路的测试与调整..........................................................................................96设计总结............................................................................................................................92武汉轻工大学1设计任务与要求1.1设计任务通过实际设计制作一个病房呼叫系统，学习掌握电子系统设计的基本流...
