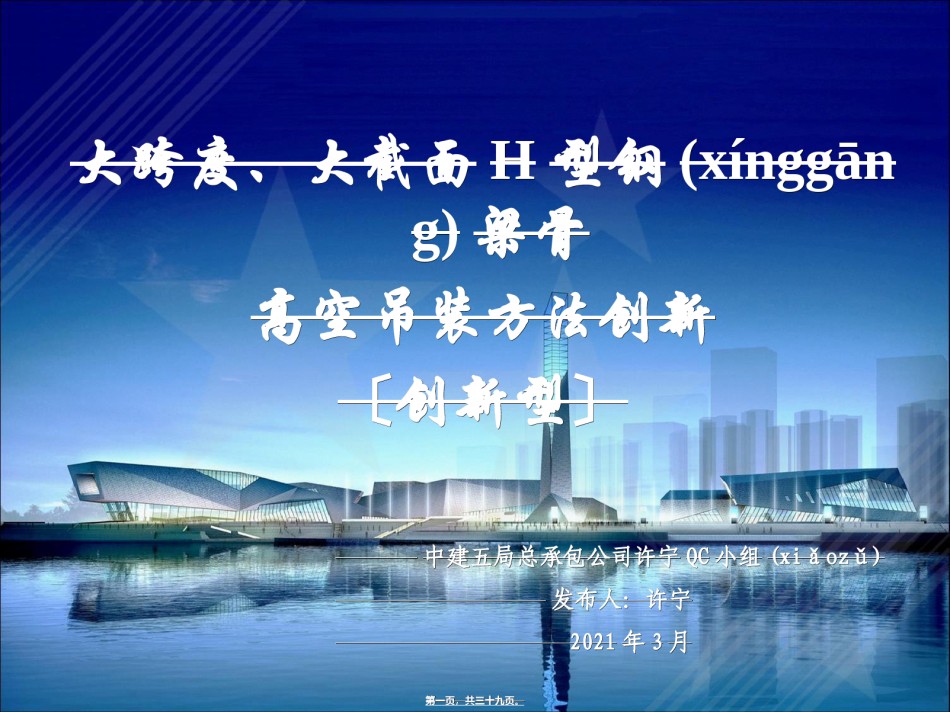

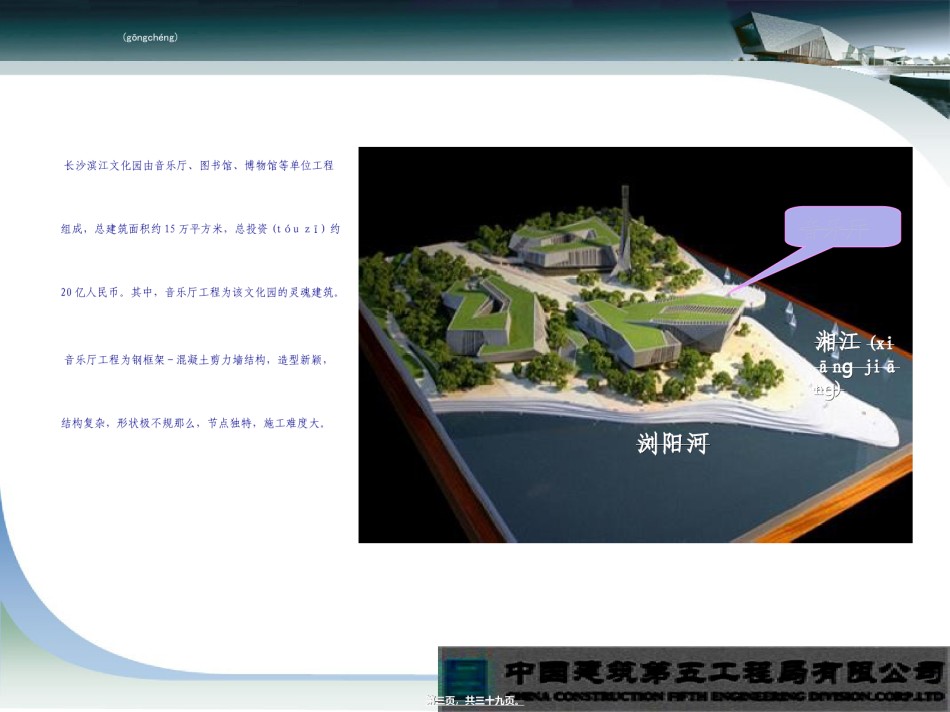

大跨度、大截面H型钢(xínggāng)梁骨高空吊装方法创新〔创新型〕中建五局总承包公司许宁QC小组发布人:许宁2021年3月第一页,共三十九页。(mùlù)一、工程概况七、制定对策八、对策实施二、QC小组概况九、效果检查三、选题理由十、稳固措施十一、总结(zǒngjié)四、设定目标及今后打算五、方案选择第二页,共三十九页。六、关键工序确定(guānjiàn)(gōngchéng)音乐厅长沙滨江文化园由音乐厅、图书馆、博物馆等单位工程湘江(xi组成,总建筑面积约15万平方米,总投资约20亿人民币。其中,音乐厅工程为该文化园的灵魂建筑。ānɡjiā音乐厅工程为钢框架-混凝土剪力墙结构,造型新颖,nɡ)结构复杂,形状极不规那么,节点独特,施工难度大。浏阳河第三页,共三十九页。1工程(gōngchéng)概况音乐厅由左、右两区组成,左区为1446座大厅及其他功能用房。左区屋盖为大跨度阶梯形反梁结构,标高介于~(jièyú)16.97m37.72m,高差为20.75m。右区左区第四页,共三十九页。1工程(gōngchéng)概况音乐厅1446座大厅屋盖有9道预应力H型钢混凝土梁,H型钢梁骨最大截面尺寸为700×3000,最大跨度为74m,钢板最厚达60mm,单榀H型钢梁最大重量约65t。梁与折线形钢箱柱及钢筋混凝土柱构成受力复杂的框架体系。标高屋面九道大跨度、大截面预应力37.72型钢混凝土梁m第五页,共三十九页。2QC小组概况2.1QC小组简介课题大跨度、大截面H型钢梁骨高空吊装方法创新小组名称中建五局总承包公司许宁QC小组小组活动时间小组成立时间2009年8月2日~2009年12月25日2009年8月课题类型创新型小组注册号ZJWJ-QC-2009-01课题注册时间2009.8.1组长许宁小组人数9人QC教育时间4次/月40小时以上活动频次制表时间;2021年8月1制表人:刘亘审核人:许宁日第六页,共三十九页。2QC小组概况2.2QC小组人员序号姓名文化程度职务组内职务组内分工1许宁硕士2何勇本科技术部经理组长主持小组工作3黄奔本科4刘亘本科生产经理副组长现场负责5王德辉本科6范艺林大专技术员组员技术负责7王坚明高中8蒋德乾高中技术员组员技术创新9候文洪本科质检员组员质量控制制表人:刘亘日预算员组员经济效益计算架工班组长组员现场实施焊工班组长组员现场实施吊装队队长组员现场实施审核人:许宁制表时间;2021年8月1第七页,共三十九页。3选题理由方要求高:,质量面,单吊装高度构件吨位大建设重点工程奖〞,屋工期60天吊榀装钢梁最大(gāodù、)高长沙市为“鲁班zhuāng)目标(diào期紧。高度超过重量约65t:45m。,结构吊装工课题选择:选择经济合理的吊装方案,钢在下保,证实工现期大、跨质度量、,大平截安面的H前型提ng)复杂、按音乐作业钢梁骨高空吊装。njì交叉、,结构已要求其东厅四周场地狭小huá大:境(安风险个专业空进行狭小场施工完毕、南、北为架空:层空吊装环平装涉及多且在高素多,地用作,仅预三侧架空,高钢梁吊合作业,确定因风险大。吊装场地留。下西侧层配不平安第八页,共三十九页。4设定(shèdìnɡ)目标4.1课题目标通过比照分析、科学论证,选用并创新满足工期、质量(zhìliàng)要求且经济的吊装方案,实现大跨度、大截面H型钢梁骨高空吊装。4.2可行性分析有利因素QC小组技术力量强,小组成员理论根底好,创新能力强;公司在技术上提供了大力支持;钢结构专业施工队伍具有丰富的经验。不利因素施工技术难度大,工期紧迫;施工条件差。4.3结论QC小组有能力克服不利因素,通过卓有成效的QC活动,充分利用有利条件,目标是可行的。第九页,共三十九页。5方案选择5.1方案提出2021年8月5日至9日期间,QC小组围绕“大跨度、大截面(jiémiàn)H型钢梁骨高空吊装〞这一中心任务屡次开展QC活动,并邀请相关的专家进行技术指导,最终提出了五种吊装方案。第十页,共三十九页。5方案选择5.2方案比照、分析吊装方法工期和经济优点缺点结论分析不适合方案工期满足要本工程主体一、求,平地焊二层结构已施工不适合跨内在跨内搭设拼装1、总工期:50接质量好。,无行走道路...
