2022年医学专题—[资料]项目三粗骨检测.ppt

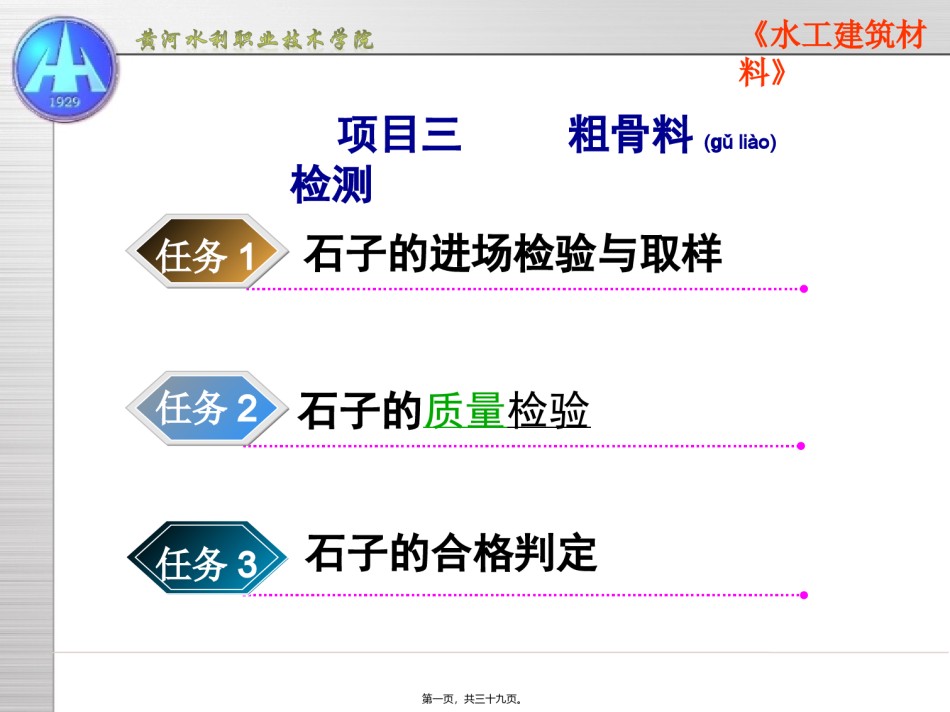

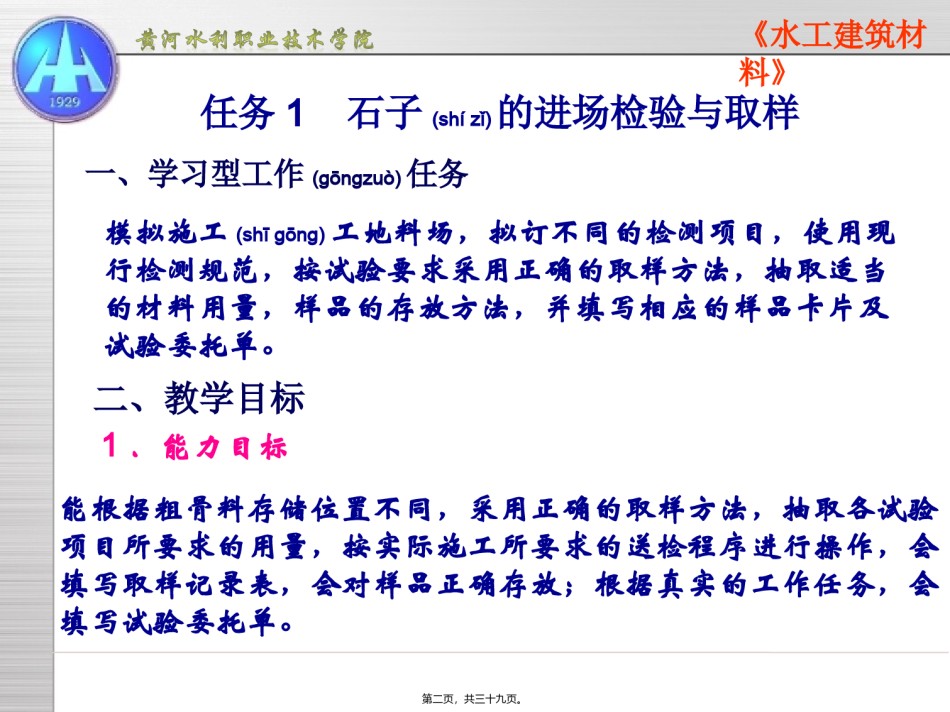

《水工建筑材料》项目三粗骨料(ɡǔliào)检测任务1石子的进场检验与取样任务2石子的质量检验任务3石子的合格判定第一页，共三十九页。任务1《水工建筑材料》石子的进场检验与取样一、学习型工作(gōngzuò)任务模拟施工(shīgōng)工地料场，拟订不同的检测项目，使用现行检测规范，按试验要求采用正确的取样方法，抽取适当的材料用量，样品的存放方法，并填写相应的样品卡片及试验委托单。二、教学目标1．能力目标能根据粗骨料存储位置不同，采用正确的取样方法，抽取各试验项目所要求的用量，按实际施工所要求的送检程序进行操作，会填写取样记录表，会对样品正确存放；根据真实的工作任务，会填写试验委托单。第二页，共三十九页。《水工建筑材料》2．知识目标能熟练(shúliàn)说出粗骨料的验收要求；能根据现行检测标准总结出细骨料的质量标准；能清楚表述粗骨料的取样要求；能熟练(shúliàn)说出粗骨料的送检程序。3．素质目标通过阅读现行检测标准，培养学生分析问题的能力；用企业真实的工作表格训练学生正确填写表格，培养学生认真填写表格的习惯。第三页，共三十九页。《水工建筑材料》学习重点粗骨料的验收要求、质量标准、取样要求及送检(sònɡjiǎn)程序。学习难点粗骨料的检验及取样方法。第四页，共三十九页。《水工建筑材料》内容提要(nèirónɡtíyào)1石子的定义与分类2砂的技术要求3砂的取样方法4砂的取样数量第五页，共三十九页。粗集料（石《水工建筑材子）料》定义混凝土中的粗集料是指粒径大于4.75mm的岩石颗粒分类碎石卵石第六页，共三十九页。返回(fǎnhu《水工建筑材料》卵(luǎnshí)石第七页，共三十九页。《水工建筑材料》卵石工艺品第八页，共三十九页。《水工建筑材料》汉白玉卵石第九页，共三十九页。《水工建筑材料》碎石第十页，共三十九页。《水工建筑材料》碎石生产线第十一页，共三十九页。《水工建筑材料》最大粒径及颗粒级配强度及坚固性针片状颗粒含量粗集有害物质料含泥量和泥块含量技术要求表观密度、堆积密度、空隙率碱—集料反应第十二页，共三十九页。返回(fǎnhu《水工建筑材料》取样方法料堆皮带火车取样运输汽车机取样货船取样第十三页，共三十九页。返回(fǎnhu《水工建筑材料》取样数量根据不同取样部位参考规范相应要求标准试样(shìyànɡ)处理第十四页，共三十九页。返回《水工建筑材料》任务2石子的质量(zhìliàng)检测一、学习型工作(gōngzuò)任务查阅相关检测标准，使用相关的试验仪器，通过学生小组的分工协作，按试验步骤进行操作试验，完成石的颗粒级配、表观密度、堆积密度及压碎指标等检测任务，并填写相应的试验记录。二、教学(jiāoxué)目标1．能力目标会查阅相关检测标准，在标准要求的试验环境下操作。按试验要求缩分该试验样品量；根据标准能写出试验用仪器和试验步骤；能熟练操作仪器；能对粗骨料的颗粒级配、粗细程度的判定，能对粗骨料的表观密度、堆积密度和压碎指标测定，会填写试验原始记录；能对检测数据进行处理。第十五页，共三十九页。《水工建筑材料》2．知识目标熟练掌握试验环境要求；各试验仪器指标；能够说出相关的仪器设备名称(míngchēng)及操作方法；能熟练计算细度模数及绘制颗粒级配曲线；掌握粗骨料的颗粒级配合格的判定及粗细程度的判定；能正确分析颗粒级配及粗细程度对混凝土性能的影响；能熟练说出石子表观密度测定的步骤；明确表观密度测定的意义，能说出影响石子表观密度的因素；能熟练石子堆积密度测定的步骤；明确堆积密度测定的意义，能说出影响石子堆积密度的因素；能简单陈述石子空隙率、孔隙率的计算方法、意义、应用；能熟练说出石子指标测定的步骤。第十六页，共三十九页。《水工建筑材料》3．素质目标通过阅读检测标准，培养学生分析问题的能力；正确使用试验仪器设备，培养规范的操作习惯；通过试验操作，锻炼学生团队的合作能力以及动手操作和解决问题的能力。学习重点颗粒级配曲线的...
